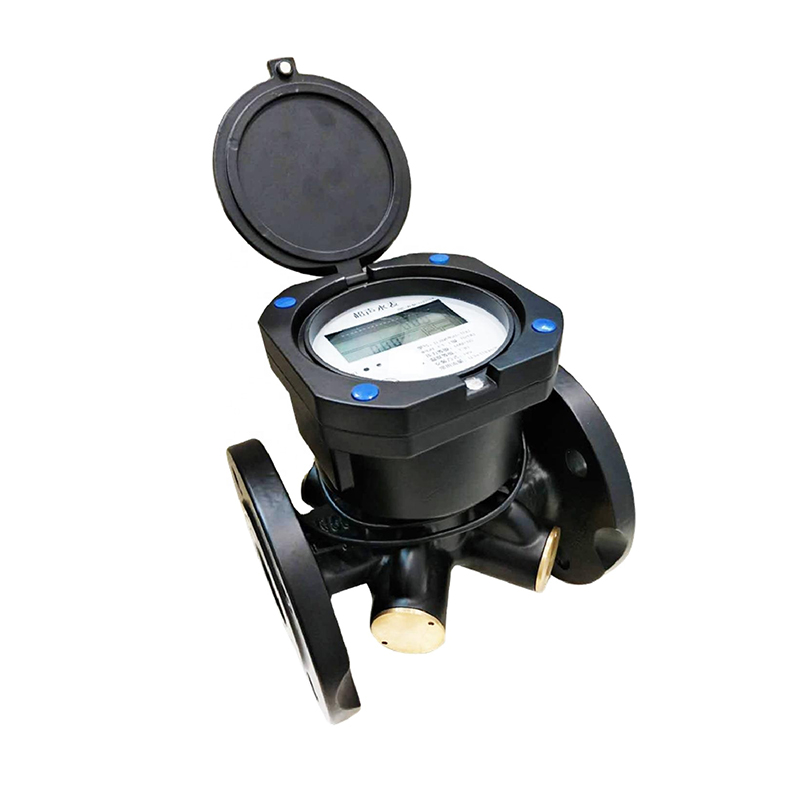

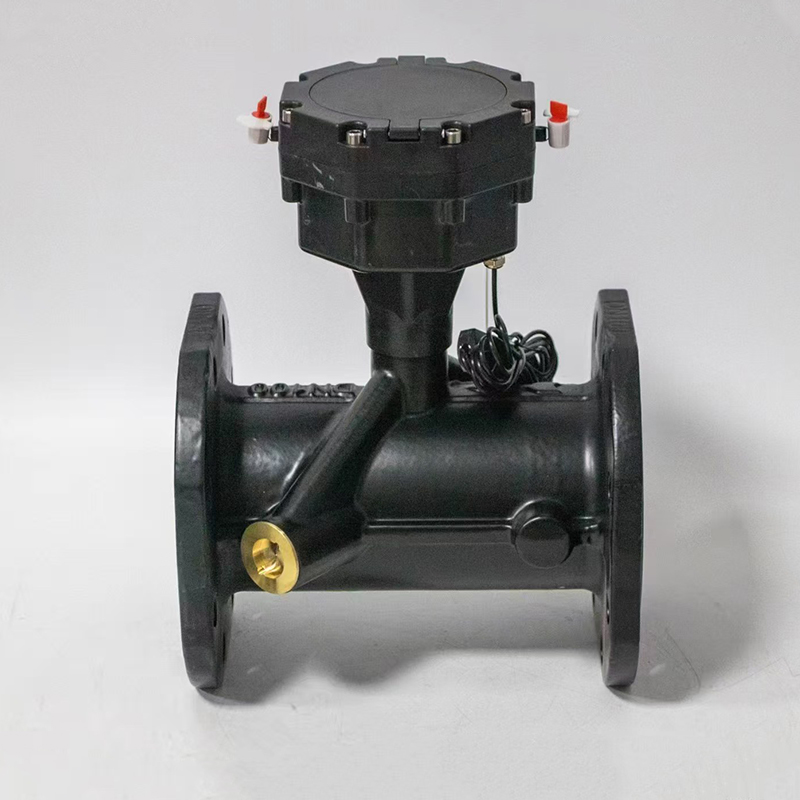

Ультразвуковой водомер большого диаметра
Ультразвуковой водомер большого диаметра Одноканальный ультразвуковой водомер Двухканальный ультразвуковой водомер Четырехканальный ультразвуковой водомер Двухканальный ультразвуковой водомер с корпусом из нержавеющей стали Четырехканальный ультразвуковой водомер с корпусом из н...
Описание
маркер
Ультразвуковой водомер большого диаметра

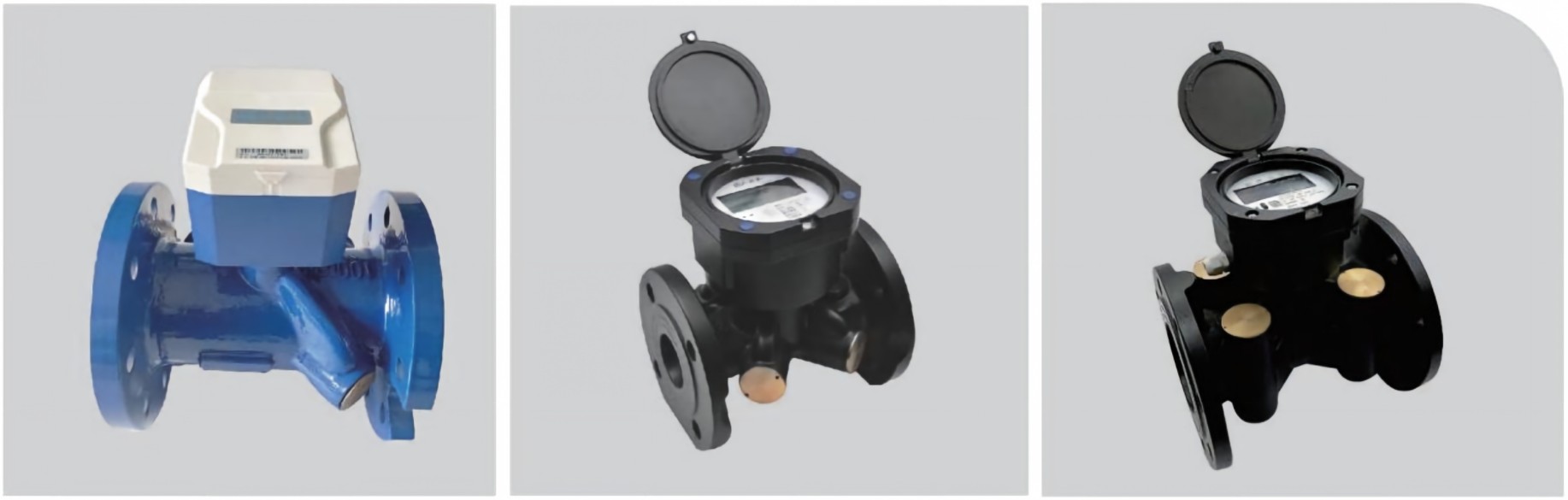

Одноканальный ультразвуковой водомер
Двухканальный ультразвуковой водомер
Четырехканальный ультразвуковой водомер

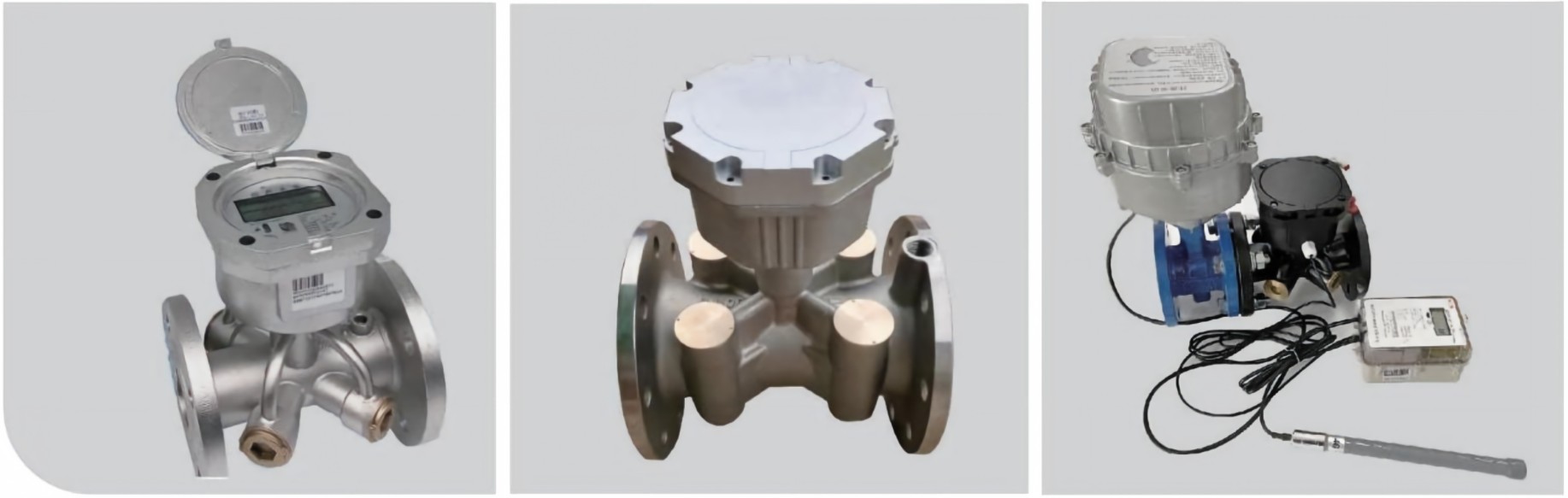

Двухканальный ультразвуковой водомер с корпусом из нержавеющей стали
Четырехканальный ультразвуковой водомер с корпусом из нержавеющей стали
Ультразвуковой водомер с клапанным управлением
Обзор продукта
Ультразвуковой водомер — это полностью электронный водомер, который рассчитывает расход воды, анализируя разницу во времени, вызванную изменением скорости ультразвукового луча при его распространении вверх и вниз по течению в воде. Он отличается низкой начальной скоростью потока, широким диапазоном измерений и высокой точностью. Отсутствие движущихся частей или препятствий для потока внутри корпуса водомера делает его невосприимчивым к примесям в воде и обеспечивает длительный срок службы.
Для ультразвуковых водомеров доступны различные коммуникационные решения, включая M-BUS, RS485, LoRa и NB-IoT.
Характеристики продукта
● Широкий диапазон измерения, до R400.
● Отсутствие движущихся частей, надежная работа, подходит для измерений в сложных условиях.
● Множество функций сигнализации, включая сигнализацию о неисправности датчика расхода, сигнализацию о превышении диапазона расхода и сигнализацию о пониженном напряжении.
● Низкое энергопотребление; одной литиевой батареи хватает более чем на 6 лет работы.
● Оснащен несколькими интерфейсами связи, включая фотоэлектрический интерфейс, M-BUS, RS-485 и беспроводной.
● Хранение данных: автоматическое сохранение исторических данных за последние 24 месяца, обеспечивающее безопасность и надежность.
* Данный продукт соответствует стандарту Китайской Народной Республики GB/T778.1~5-2018 «Счетчики питьевой холодной и горячей воды».
Соответствует стандарту Китайской Народной Республики JJG162-2019 «Процедура проверки счетчиков питьевой холодной воды».
Соответствует техническим требованиям стандарта CJ/T434-2013 «Ультразвуковые водомеры».
Технические параметры изделия
| Номинальный диаметр (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||||
| Частое движение (Q)₃)м²ч | 2..5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | |||||||||||
| Отношение дальности (Q/Q)₁) | 250 | 125 | |||||||||||||||||||||||
| В/В₁ | 1.6 | 1.6 | |||||||||||||||||||||||
| Температурный диапазон | T30 (холодная вода), T90 (горячая вода) | ||||||||||||||||||||||||
| Уровень давления | MAP16 | ||||||||||||||||||||||||
| уровень потери давления | △P40 | ||||||||||||||||||||||||
| Уровень чувствительности профиля потока | U10/D5 | ||||||||||||||||||||||||
| Рейтинги климатических и механических условий окружающей среды | Оценка B | ||||||||||||||||||||||||
| Условия электромагнитной среды | EI | ||||||||||||||||||||||||
| Статический рабочий ток | ≤10 мкА | ||||||||||||||||||||||||
| Срок службы батареи | ≥(6+1) лет | ||||||||||||||||||||||||
| номинальная рабочая температура | Т30 | ||||||||||||||||||||||||
| Уровень стресса на работе | MAP10 | ||||||||||||||||||||||||
| Уровень защиты | IP68 | ||||||||||||||||||||||||
| Условия электромагнитной среды | Е1 | ||||||||||||||||||||||||
| Способ установки | Горизонтальный или вертикальный (донный водозабор) | ||||||||||||||||||||||||
| Интерфейс связи | Выберите один из следующих вариантов: Mbus/RS485/LoRa/NB-IoT | ||||||||||||||||||||||||
Габариты ультразвукового водомера 15-40
| Номинальный калибр | Общая длина монтажа | Длина инструмента | Ширина инструмента | высота инструмента | Ссылка на ветку | Резьба трубы | |||||||||||||||||||
| ДН (мм) | (мм) | ||||||||||||||||||||||||
| 15 | 260 | 165 | 95 | 90 | Г3/4Б | Р1/2 | |||||||||||||||||||
| 20 | 300 | 195 | 95 | 90 | Г1Б | Р3/4 | |||||||||||||||||||
| 25 | 345 | 225 | 95 | 90 | Г11/4Б | Р1 | |||||||||||||||||||
| 32 | 305 | 260 | 95 | 90 | Г11/2Б | Р11/4 | |||||||||||||||||||
| 40 | 325 | 300 | 95 | 90 | Г2Б | Р11/2 | |||||||||||||||||||
Габариты ультразвукового водомера 50-300
| калибр (мм) | длинный | Ширина | высокий | Способ установки | |||||||||||||||||||||
| Фланцевое соединение | |||||||||||||||||||||||||
| ММ | Наружный диаметр фланца | Диаметр центральной окружности отверстия для болта | Соединительные болты | ||||||||||||||||||||||
| 50 | 200 | 168 | 280 | 168 | 125 | 4-М16 | |||||||||||||||||||
| 65 | 200 | 185 | 290 | 185 | 145 | 4-М16 | |||||||||||||||||||
| 80 | 225 | 200 | 300 | 200 | 160 | 8-М16 | |||||||||||||||||||
| 100 | 250 | 220 | 320 | 220 | 180 | 8-М16 | |||||||||||||||||||
| 125 | 250 | 250 | 345 | 250 | 210 | 8-М16 | |||||||||||||||||||
| 150 | 300 | 285 | 375 | 285 | 240 | 8-М20 | |||||||||||||||||||
| 200 (1,0 МПа) | 350 | 340 | 425 | 340 | 395 | 8-М20 | |||||||||||||||||||
| 200 (1,6 МПа) | 12-М20 | ||||||||||||||||||||||||
| 250 (1,0 МПа) | 450 | 395 | 475 | 395 | 350 | 12-М20 | |||||||||||||||||||
| 250 (1,6 МПа) | 405 | 405 | 355 | 12-М24 | |||||||||||||||||||||
| 300 (1,0 МПа) | 500 | 445 | 525 | 445 | 400 | 12-М20 | |||||||||||||||||||
| 300 (1,6 МПа) | 460 | 460 | 410 | 12-М24 | |||||||||||||||||||||
| Примечание: Размеры и вес указаны только для справки, фактические характеристики изделия могут отличаться; длина водомера может быть изготовлена по индивидуальному заказу в соответствии с потребностями клиента. | |||||||||||||||||||||||||
