Поворотные водомеры
Роторно-лопастные водомеры, широко известные как «большие» водомеры, имеют конструкцию с рефлюксной камерой в корпусе, что значительно снижает потери давления.
Описание
маркер

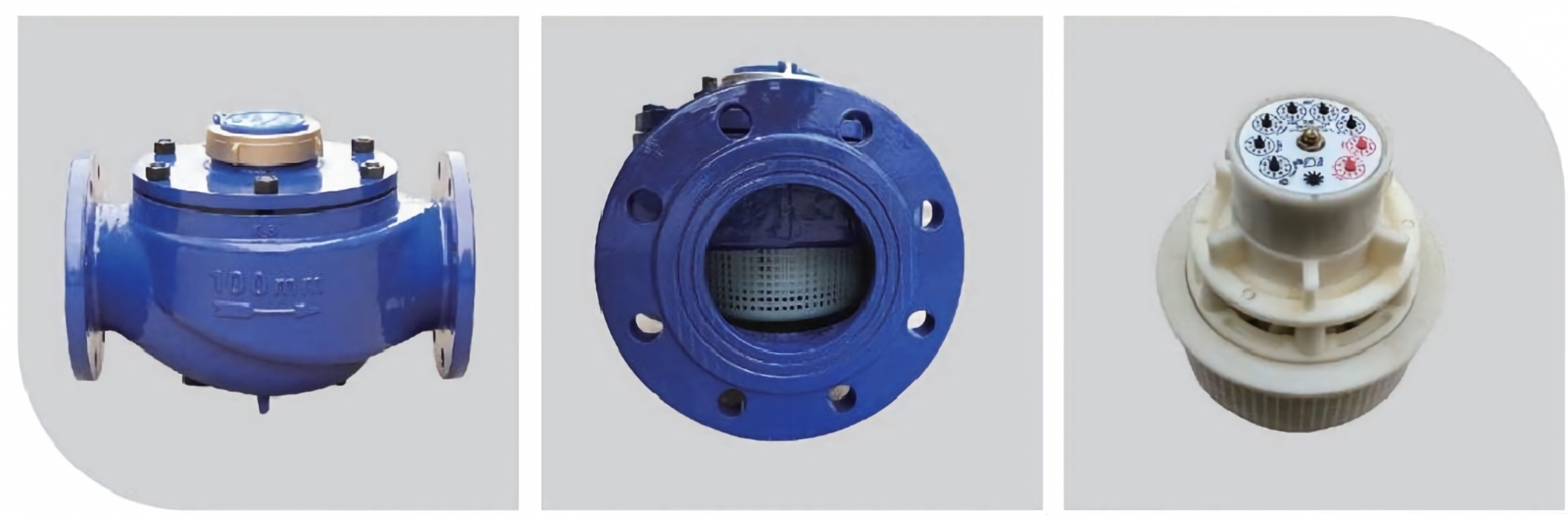

Механический водомер большого диаметра для холодной (горячей) воды
-LXS-80~150Поворотно-лопастной водомер
тольколапша
стороналапша
машинаосновной
Обзор продукта
Роторно-лопастные водомеры, широко известные как «большие» водомеры, имеют конструкцию с рефлюксной камерой в корпусе, что значительно снижает потери давления. Встроенный высокопрочный фильтр эффективно предотвращает повреждение водомера мусором из труб и снижает частоту его поломок.
Условия использования
Температурный режим: Счетчик холодной воды:Т30;
Уровень давления:МПА10
Уровень потерь давления: △стр63.
Стандарт реализации:GB/T778.1~5—2018
Основные технические параметры, габариты и вес
| модель | Номинальный калибр(мм) | Измерениеобъем | Часто используемыйпоток В₃ | Минимум чтениеМин | максимум чтениеМакс | длинныйЛ | ШиринаБ | высокийЧАС | Соединительный фланец | масса Кг | |||||
| В₂/Q₁ | м²/ч | м² | мм | фланецвнешний диаметр | Отверстия для болтов центрдиаметр | Соединительный винт Количество болтови технические характеристики | |||||||||
| ЛХС-80 | 80 | 80 | 1.6 | 40 | 0.01 | 999.999 | 370 | 316 | 275 | 200 | 160 | 4-М18 | 35 | ||
| ЛХС-100 | 100 | 63 | 0.01 | 999.999 | 370 | 328 | 300 | 220 | 180 | 8-М18 | 45 | ||||
| ЛХС-150 | 150 | 160 | 0.01 | 999.999 | 500 | 406 | 388 | 285 | 240 | 8-М23 | 90 | ||||

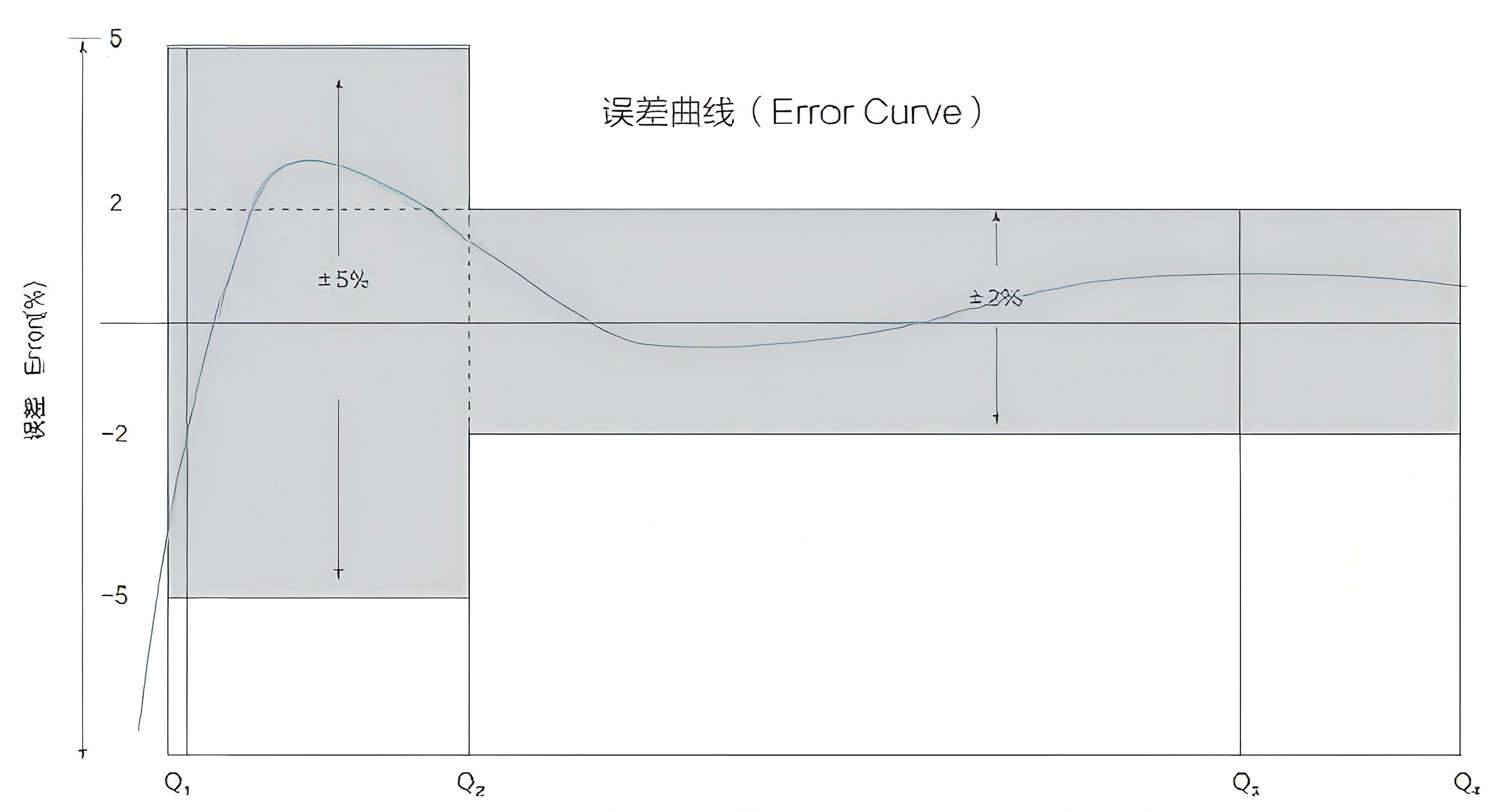

Кривая погрешности потока

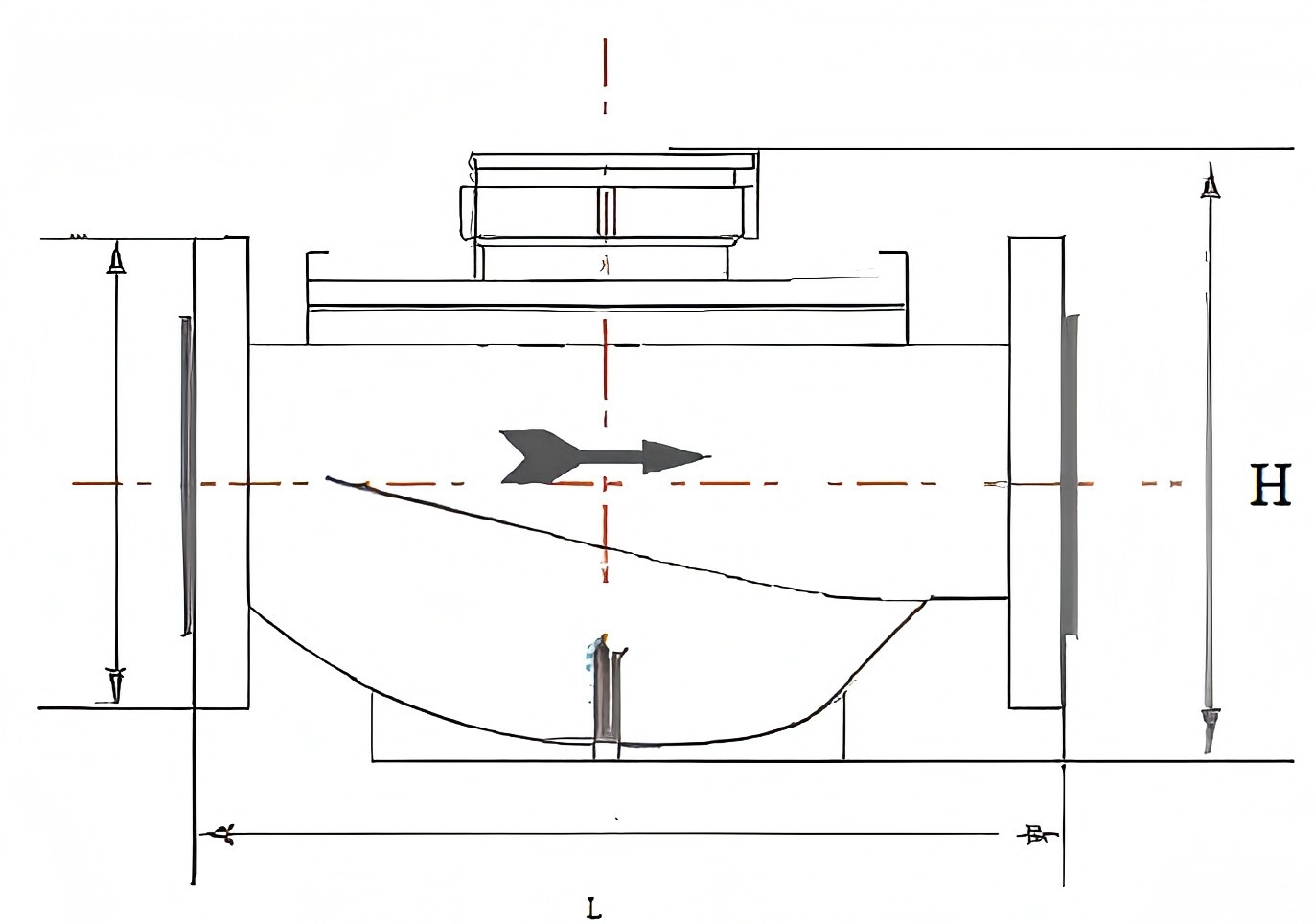

Чертеж габаритных размеров
Примечание:
Размеры и вес указаны только для справки, фактические характеристики изделия могут отличаться; длина водомера может быть изготовлена по индивидуальному заказу в соответствии с потребностями клиента.
