Ультразвуковой теплосчетчик большого диаметра
Ультразвуковой теплосчетчик большого диаметра Ультразвуковой тепловой измеритель большого диаметра HXHM50-300, тип I Ультразвуковой тепловой измеритель большого диаметра HXHM50-300, тип II Обзор продукта «Этот прибор измеряет и отображает количество тепла, выделяемого или поглощаемого ...
Описание
маркер

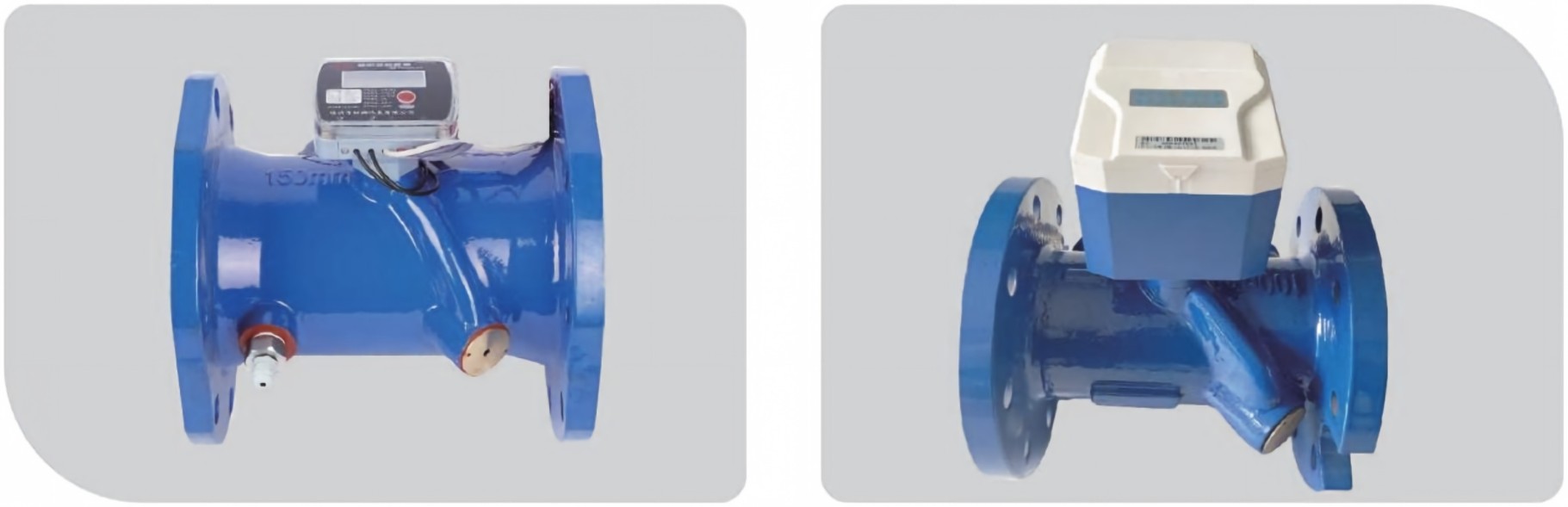

Ультразвуковой теплосчетчик большого диаметра
Ультразвуковой тепловой измеритель большого диаметра HXHM50-300, тип I
Ультразвуковой тепловой измеритель большого диаметра HXHM50-300, тип II
Обзор продукта
«Этот прибор измеряет и отображает количество тепла, выделяемого или поглощаемого водой, протекающей через систему теплообмена. Он состоит из датчика расхода, пары датчиков температуры и вычислительного блока (интегратора). Принцип его работы заключается в том, что по мере протекания воды через систему теплообмена вычислительный блок получает ультразвуковые измерения разницы температур потока воды. В сочетании с разностью температур между входными и выходными трубами он интегрирует значение преобразования тепловой энергии за определенный период времени, отображает его на экране и сохраняет для последующего использования.
Основные области применения:
Отопительные компании: Обеспечивает централизованный мониторинг и управление сетью отопления, повышая точность управления энергопотреблением и предоставляя основу для сбора платы за отопление;
Крупные общественные здания: Обеспечивает мониторинг и анализ отопления для оперативного выявления потерь тепла и предоставления основы для энергосбережения и сокращения потребления;
Управляющие компании: Обеспечивает комплексный сбор данных об энергопотреблении, статистику, учет тепловой энергии, обнаружение и сбор платы за отопление».
Характеристики производительности
☆ Использует высококачественные преобразователи и передовые электронные измерительные технологии, обеспечивая высокую точность и стабильность измерения расхода.
☆ Отсутствие механических движений, износа, точность измерения не зависит от цикла эксплуатации, низкие затраты на техническое обслуживание и минимальные потери давления.
☆ Минимальное воздействие агрессивных сред, полная невосприимчивость к примесям, химическим веществам и магнитным материалам в среде, что обеспечивает стабильную и надежную работу при низком начальном расходе,
гарантируя точность измерения.
☆ Использует высокоточный датчик температуры PT1000, обеспечивающий высокую точность измерения, стабильность, быструю реакцию и точное согласование, с практически нулевой погрешностью измерения температуры как на горячем, так и на холодном концах.
☆ Низкое энергопотребление; питание используется во время связи, срок службы батареи составляет более 6 лет.
☆ Простая установка; поддерживает горизонтальный и вертикальный монтаж; головка измерителя может вращаться для соответствия требованиям к показаниям в разных направлениях. ☆ Доступны различные методы связи (дистанционное считывание показаний счетчика по M-BUS, инфракрасное считывание показаний), что позволяет осуществлять дистанционную передачу данных и централизованное считывание показаний счетчика.
☆ Двойное назначение (измерение как отопления, так и охлаждения) с возможностью выбора температуры воды на входе и выходе для упрощения установки.
※ Корпуса доступны из различных материалов, включая серый чугун, углеродистую сталь и нержавеющую сталь, а также по запросу доступны водонепроницаемые алюминиевые корпуса для наружного применения.
*Изделие соответствует стандарту GB/T32224-2020 «Теплосчеты» Китайской Народной Республики.
Технические параметры ультразвукового теплосчетчика
| Технические характеристики и модели | Номинальный калибр | Максимальный поток | Обычный трафик | Минимальный поток | |||||||||||
| ДН (мм) | Qs(м³/ч) | Qp(м³/ч) | Ци (м³/ч) | ||||||||||||
| HXHM-DN20 | 20 | 5.00 | 2.50 | 0.05 | |||||||||||
| HXHM-DN25 | 25 | 7.00 | 3.50 | 0.07 | |||||||||||
| HXHM-DN32 | 32 | 12.0 | 6.00 | 0.12 | |||||||||||
| HXHM-DN40 | 40 | 20.0 | 10.0 | 0.20 | |||||||||||
| HXHM-DN50 | 50 | 30.0 | 15.0 | 0.60 | |||||||||||
| HXHM-DN65 | 65 | 50.0 | 25.0 | 1.00 | |||||||||||
| HXHM-DN80 | 80 | 80.0 | 40.0 | 1.60 | |||||||||||
| HXHM-DN100 | 100 | 120 | 60.0 | 2.40 | |||||||||||
| HXHM-DN125 | 125 | 200 | 100 | 4.00 | |||||||||||
| HXHM-DN150 | 150 | 300 | 150 | 6.00 | |||||||||||
| HXHM-DN200 | 200 | 500 | 250 | 10.0 | |||||||||||
| Максимальное показание расхода | 999999.99 | ||||||||||||||
| Максимальное показание температуры | 99999999 | ||||||||||||||
| Уровень точности | Уровень 2 | ||||||||||||||
| уровень потери давления | △стр. 63 | ||||||||||||||
| Максимальное рабочее давление | 1,6 МПа | ||||||||||||||
| Диапазон температур | (4~95)℃ | ||||||||||||||
| Диапазон температур | (3-75)К | ||||||||||||||
| Время работы от батареи | ≥6 лет (литиевая батарея) | ||||||||||||||
| Способ установки | Горизонтальная или вертикальная установка | ||||||||||||||
| Экологический рейтинг | Оценка A/Оценка C | ||||||||||||||
| Уровень электромагнитной обстановки | Е1 | ||||||||||||||
| Датчик температуры | Платиновый резистивный термометр PT1000 (1,5 мОм, DN50 и выше 3,0 мОм) | ||||||||||||||
Габариты ультразвукового теплосчетчика малого диаметра
| Номинальный калибр | ДН (мм) | 15 | 20 | 25 | 32 | 40 | |||||||||
| Длина монтажа | мм | 225 | 235 | 275 | 305 | 325 | |||||||||
| Длина инструмента | 110 | 130 | 160 | 180 | 200 | ||||||||||
| Ширина инструмента | 95 | 95 | 95 | 95 | 95 | ||||||||||
| высота инструмента | 105 | 105 | 110 | 120 | 135 | ||||||||||
| Соединительная нить | Г 3/4Б | B 1B | Г11/Б | Г11/2Б | Г2 | ||||||||||
| Резьбовое соединение | Р 1/2Б | Р 3/4Б | Р 1/Б | R11/4B | R11/2B | ||||||||||
Габариты ультразвукового теплосчетчика большого диаметра
| Номинальный калибр | ДН (мм) | 50 | 65 | 80 | 100 | 125 | 160 | 200 | |||||||
| Длина инструмента | мм | 200 | 200 | 225 | 250 | 250 | 300 | 350 | |||||||
| Ширина инструмента | 165 | 180 | 197 | 220 | 242 | 276 | 331 | ||||||||
| высота инструмента | 190 | 200 | 220 | 240 | 260 | 290 | 350 | ||||||||
| Способ соединения (фланец) | 4-М16 | 4-М16 | 8-М16 | 8-М16 | 8-М16 | 8-М20 | 12-М20 | ||||||||
| Примечание: Размеры и вес указаны только для справки, фактический размер изделия может отличаться; длина теплообменника может быть изменена в соответствии с требованиями заказчика. | |||||||||||||||
