Предохранительный клапан с пилотным управлением
Предохранительный клапан с пилотным управлением Области применения Предохранительный клапан с пилотным управлением отличается инновационной конструкцией. Он широко применяется в таких отраслях, как нефтегазовая, химическая, энергетическая и металлургическая промышленность, а также в сист...
Описание
маркер
Предохранительный клапан с пилотным управлением
Области применения
Предохранительный клапан с пилотным управлением отличается инновационной конструкцией. Он широко применяется в таких отраслях, как нефтегазовая, химическая, энергетическая и металлургическая промышленность, а также в системах городского газоснабжения, обеспечивая надежную защиту оборудования, емкостей и трубопроводов от избыточного давления. Ключевым преимуществом данного устройства является замена механизма прямого пружинного действия системой непрямого управления (с помощью пилотного клапана), что повышает чувствительность срабатывания. В конструкции основного клапана используется пара «гильза-поршень», обеспечивающая высокую точность работы, отличную повторяемость характеристик, высокое давление обратной посадки и превосходную герметичность; клапан способен эффективно сбрасывать среду даже при высоком противодавлении. Кроме того, устройство отличается стабильностью и надежностью в эксплуатации, допускает регулировку без демонтажа с трубопровода, а также удобно в использовании и техническом обслуживании.

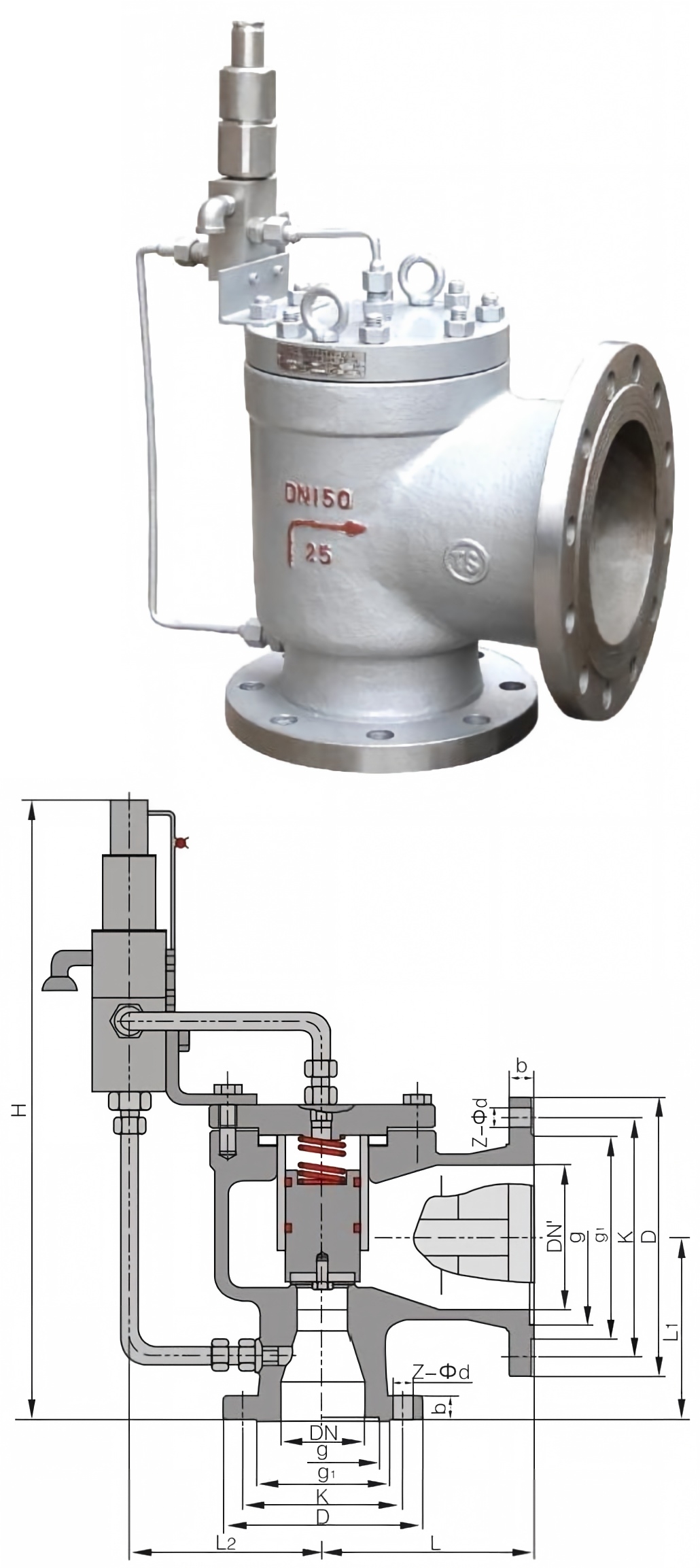

Основные размеры соединения
| Номинальный диаметр DN (мм) | do | DN' | L | Li | ≈H | ||||||
| 25 | 15 | 32 | 110 | 95 | 450 | ||||||
| 25 | 15 | 50 | 115 | 100 | 470 | ||||||
| 32 | 20 | 40 | 115 | 100 | 455 | ||||||
| 40 | 25 | 50 | 120 | 110 | 475 | ||||||
| 50 | 32 | 65 | 135 | 120 | 495 | ||||||
| 50 | 33 | 80 | 139 | 135 | 515 | ||||||
| 65 | 40 | 80 | 160 | 135 | 515 | ||||||
| 80 | 50 | 100 | 170 | 135 | 530 | ||||||
| 100 | 65 | 125 | 195 | 175 | 585 | ||||||
| 100 | 65 | 150 | 176 | 185 | 615 | ||||||
| 150 | 100 | 175 | 255 | 230 | 675 | ||||||
| 150 | 100 | 200 | 250 | 210 | 695 | ||||||
| 200 | 125 | 250 | 300 | 260 | 745 |
Основные размеры соединения
| PN64-100 | PN160 | |||||||||||||||||
| Номинальный диаметр DN (мм) | do | DN' | L | Li | ≈H | Номинальный диаметр DN (мм) | do | DN' | L | L1 | ≈H | |||||||
| 25 | 15 | 32 | 110 | 105 | 465 | 25 | 13 | 50 | 129 | 125 | 502 | |||||||
| 25 | 15 | 50 | 115 | 105 | 470 | 40 | 20 | 50 | 140 | 155 | 545 | |||||||
| 32 | 20 | 40 | 130 | 110 | 398 | 50 | 25 | 80 | 180 | 180 | 575 | |||||||
| 40 | 25 | 50 | 135 | 120 | 485 | 80 | 48 | 100 | 175 | 160 | 560 | |||||||
| 50 | 32 | 65 | 160 | 130 | 505 | 100 | 60 | 150 | 220 | 200 | 640 | |||||||
| 50 | 32 | 80 | 160 | 145 | 550 | |||||||||||||
| 65 | 40 | 80 | 160 | 150 | 550 | |||||||||||||
| 80 | 50 | 100 | 175 | 160 | 560 | |||||||||||||
| 100 | 65 | 125 | 220 | 200 | 620 | |||||||||||||
| 100 | 65 | 150 | 220 | 200 | 640 | |||||||||||||
| 150 | 100 | 200 | 285 | 260 | 720 | |||||||||||||
| 200 | 125 | 250 | 300 | 321 | 840 | |||||||||||||
