Запорный клапан типа «бабочка» с мягким уплотнением

Дискретный затвор с мягким уплотнением типа «пластина» подходит для температур ≤-80~120℃ и используется в системах водоснабжения и водоотведения, а также в газопроводах таких отраслей, как пищевая, фармацевтическая, химическая, нефтяная, энергетическая, текстильная и бумажная промышленность, для регулирования потока и перекрытия сред.

Отправить заявку

Описание

маркер

Заслонка-бабочка с мягким уплотнением типа “защелка”

Области применения продукта

Особенности продукта

1. Оригинальная и рациональная конструкция, уникальная структура, малый вес и быстрое открытие и закрытие;

2. Низкий крутящий момент при работе, удобство и экономия трудозатрат;

3. Возможность установки в любом положении, простота обслуживания;

4. Сменные уплотнения, надежная герметизация, обеспечивающая двустороннюю нулевую утечку;

5. Уплотнительные материалы устойчивы к старению и слабой коррозии, что обеспечивает длительный срок службы.

Стандарты реализации

Технические характеристики изделия Регулирование продукции	Технические характеристики проектные нормы			Структурная длина Лицом к лицу	Соединительный фланец Соединительный фланец		Испытания и проверка Испытания и проверка
	GB/T12238			GB/T12221	JB/79-2015, GB/T9113 HG/T20592		GB/T13927, GB/T26480

Основные технические характеристики

Номинальный диаметр Номинальный диаметр	ДН (мм)	50~1200
Номинальное давление Номинальное давление	ПН (МПа)	0.25	0.6	1.0	1.6
Испытательное давление (МПа) Испытательное давление	тест на силу	0.38	0.9	1.5	2.4
	Испытание на герметичность	0.28	0.66	1.1	1.76
	проверка герметичности газового уплотнения	0,5~0,7 МПа
Применимые средства массовой информации Применимый носитель	Вода, масло, пар, кислота, щелочь и т. д.
Применимая температура (°C) Применимая температура	-40℃~150℃

Основные компоненты материалов

Имя Имя			Материалы
Блок клапанов			Чугун, высокопрочный чугун, углеродистая сталь, нержавеющая сталь
Клапанная пластина			Чугун, высокопрочный чугун, углеродистая сталь, нержавеющая сталь
шток клапана			Углеродистая сталь, сталь 20Cr13 и нержавеющая сталь (SS)
Уплотнительное кольцо			Хлоропрен, бутадиенакрилонитрил, этиленпропилен, политетрафторэтилен (ПТФЭ)
Упаковка			Гибкий графит, резиновая V-образная подушка, политетрафторэтилен (ПТФЭ)
Метод передачи Способ передачи			Ручной, червячный, электрический, пневматический, гидравлический

Заслонка-бабочка с мягким уплотнением типа защелка 716 (1)

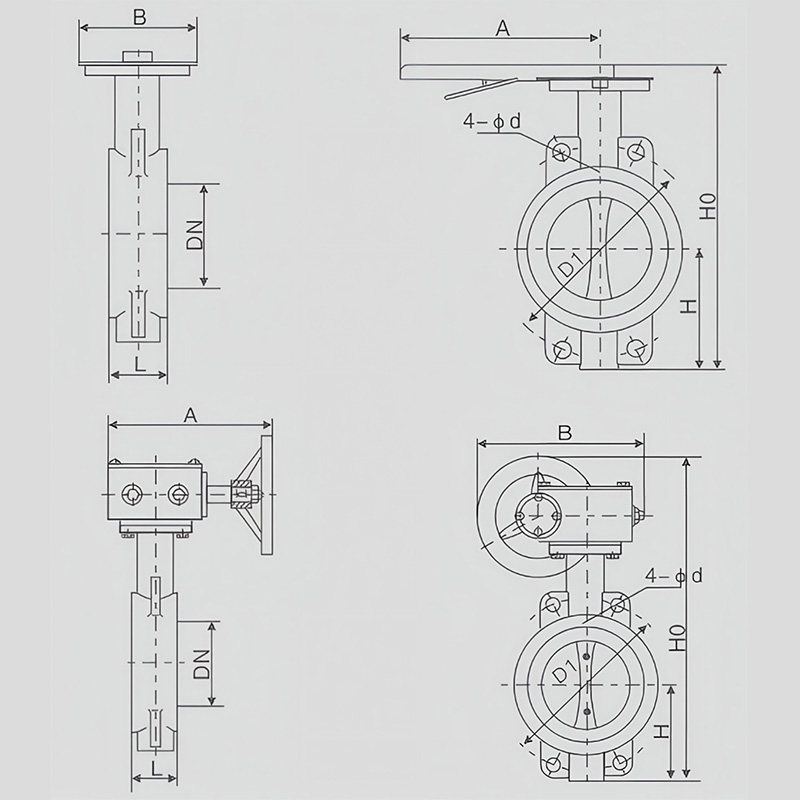

Заслонка-бабочка с мягким уплотнением типа защелка 716 (2)

Основные габаритные размеры внешних соединений

ДН (мм)	Л	ЧАС	Д71Х			D371X			0,6 МПа		1,0 МПа		1,6 МПа
ДН (мм)	Л	ЧАС	H0	А	Б	H0	А	Б	Д1	4-φd	Д1	4-φd	Д1	4-φd
50	43	63	235	270	65	306	180	200	110	4-14	125	4-19	125	4-19
65	46	70	250	270	65	321	180	200	130	4-14	145	4-19	145	4-19
80	46	83	275	270	65	346	180	200	150	4-19	160	4-19	160	4-19
100	52	105	316	270	65	387	180	200	170	4-19	180	4-19	180	4-19
125	56	115	340	310	65	411	180	200	200	4-19	210	4-19	210	4-19
150	56	137	376	310	65	447	270	280	225	4-19	240	4-23	240	4-23
200	60	164	один	один	один	572	270	280	280	4-19	295	4-23	295	4-23
250	68	206	один	один	один	646	270	280	335	4-19	350	4-23	355	4-28
300	78	230	один	один	один	738	380	420	395	4-23	400	4-23	410	4-28
350	78	248	один	один	один	761	380	420	445	4-23	460	4-23	470	4-28
400	102	289	один	один	один	877	450	470	495	4-23	515	4-28	525	4-31
450	114	320	один	один	один	938	480	490	550	4-23	565	4-28	585	4-31
500	127	343	один	один	один	993	480	490	600	4-23	620	4-28	650	4-34
600	154	413	один	один	один	1131	480	490	705	4-26	725	4-31	770	4-37
700	165	478	один	один	один	1476	640	660	810	4-26	840	4-31	840	4-37
800	190	525	один	один	один	1533	640	660	920	4-31	950	4-34	950	4-40
900	203	585	один	один	один	1655	750	860	1020	4-31	1050	4-34	1050	4-40
1000	216	640	один	один	один	1765	850	900	1120	4-31	1160	4-37	1170	4-43
1200	254	755	один	один	один	1995	850	900	1340	4-34	1380	4-40	1390	4-49
1400	279	910	один	один	один	2310	1000	925	1560	4-37	1590	4-43	1590	4-49
1600	318	1030	один	один	один	2595	1000	925	1760	4-37	1820	4-49	1820	4-56
1800	356	1140	один	один	один	2810	1100	980	1970	4-40	2020	4-49	2020	4-56
2000	406	1250	один	один	один	3100	1100	980	2180	4-43	2230	4-49	2230	4-62
Примечание: Размеры фланцев в этой таблице основаны на стандарте GB/T17241.6, а конструктивные длины — на стандарте GB/T 12221; продукция может быть изготовлена в соответствии с международным стандартом ISO5211.
