Цельносварной фланцевый шаровой кран
Цельносварной фланцевый шаровой клапан Стандарты исполнения Нормы проектирования: API 6D, ASME B16.34 Номинальное давление и температура: ASME B16.34, API 608 Конструкционная длина: ASME B16.10, GB12221 Типы и размеры фланцев: ASME B16.47, ASME B16.5, MSS SP-4, BS, DIN, JIS, GB, JB, HG, SH Ко...
Описание
маркер
Цельносварной фланцевый шаровой клапан
Стандарты исполнения
Нормы проектирования: API 6D, ASME B16.34
Номинальное давление и температура: ASME B16.34, API 608
Конструкционная длина: ASME B16.10, GB12221
Типы и размеры фланцев: ASME B16.47, ASME B16.5, MSS SP-4, BS, DIN, JIS, GB, JB, HG, SH
Контроль и испытания: API 598, API 6D, GB13927
Испытания на огнестойкость: API 607, API 6FA

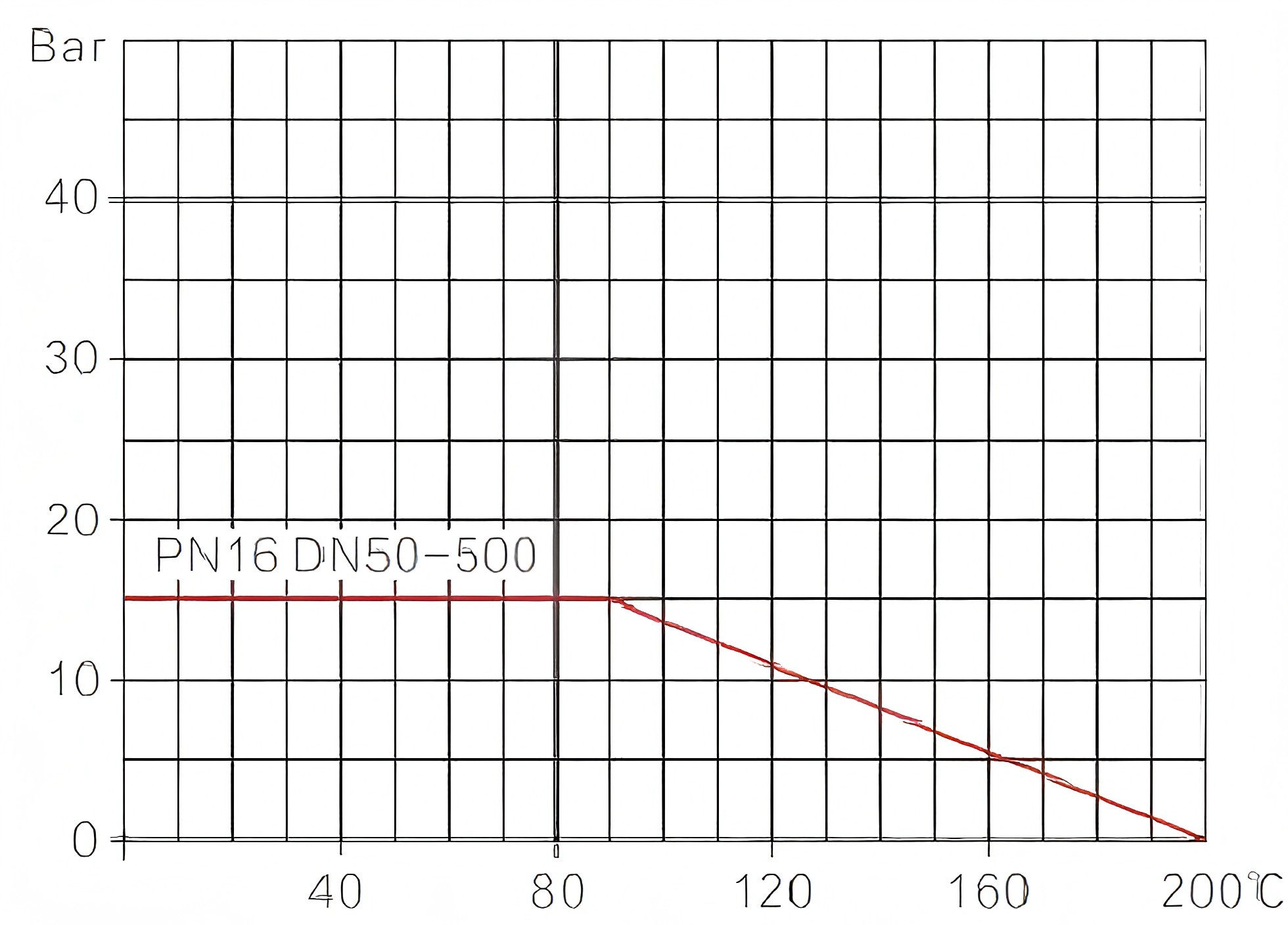

График

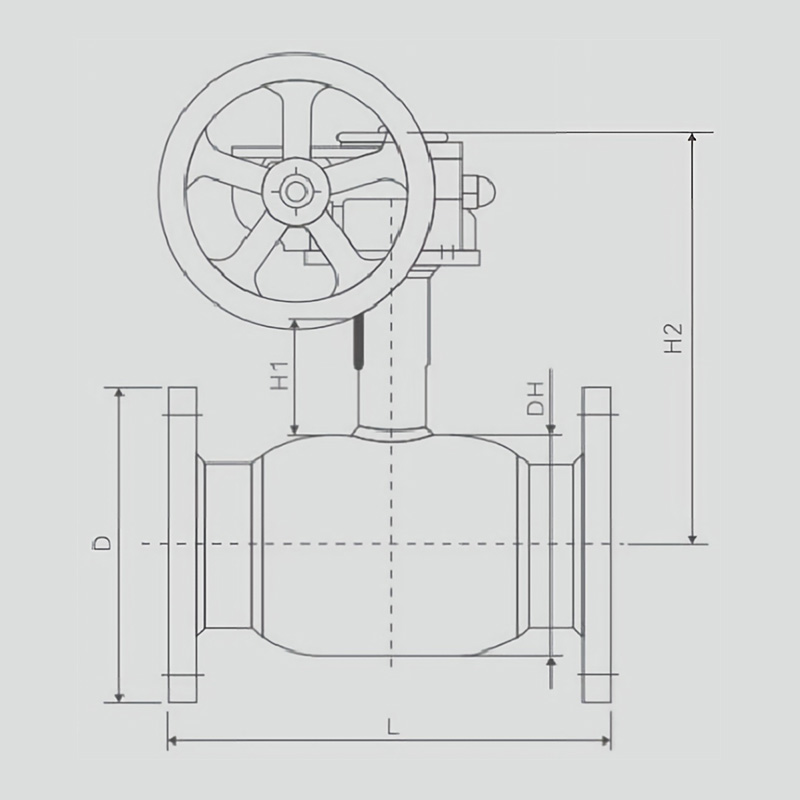

Основные наружные размеры соединения (Q341F PN1.6MPa; DN50-500)
| ДН (мм) | ПН | Л | ДХ | Д | H1 | H2 | ||
| 50 | 16 | 320 | 89 | 165 | 40 | 178 | ||
| 65 | 16 | 320 | 108 | 185 | 40 | 190 | ||
| 80 | 16 | 320 | 133 | 200 | 50 | 198 | ||
| 100 | 16 | 340 | 159 | 220 | 55 | 208 | ||
| 125 | 16 | 350 | 180 | 250 | 55 | 221 | ||
| 150 | 16 | 370 | 219 | 285 | 83 | 245 | ||
| 200 | 16 | 420 | 273 | 340 | 84 | 289 | ||
| 250 | 16 | 540 | 325 | 405 | 90 | 306 | ||
| 300 | 16 | 650 | 426 | 460 | 90 | 336 | ||
| 400 | 16 | 790 | 508 | 580 | 95 | 445 | ||
| 500 | 16 | 900 | 660 | 715 | 95 | 522 | ||
| Примечание: Другие номинальные значения давления: см. специальные модели. | ||||||||
