Предохранительный обратный клапан
Предохранительный обратный клапан Области применения Предохранительный обратный клапан типа A42F подходит для оборудования и трубопроводов, работающих со сжиженным нефтяным газом и аналогичными некоррозионными средами при рабочих температурах от -29 до +80℃. Предохранительный обратный кл...
Описание
маркер
Предохранительный обратный клапан
Области применения
Предохранительный обратный клапан типа A42F подходит для оборудования и трубопроводов, работающих со сжиженным нефтяным газом и аналогичными некоррозионными средами при рабочих температурах от -29 до +80℃. Предохранительный обратный клапан типа AH42F подходит для трубопроводов с обратным потоком жидкой фазы на выходе насосов резервуаров со сжиженным нефтяным газом. Когда давление в оборудовании и трубопроводе превышает допустимое значение, клапан автоматически открывается и сбрасывает весь объем жидкости. Когда давление падает до заданного значения, клапан автоматически закрывается, обеспечивая безопасную работу оборудования.

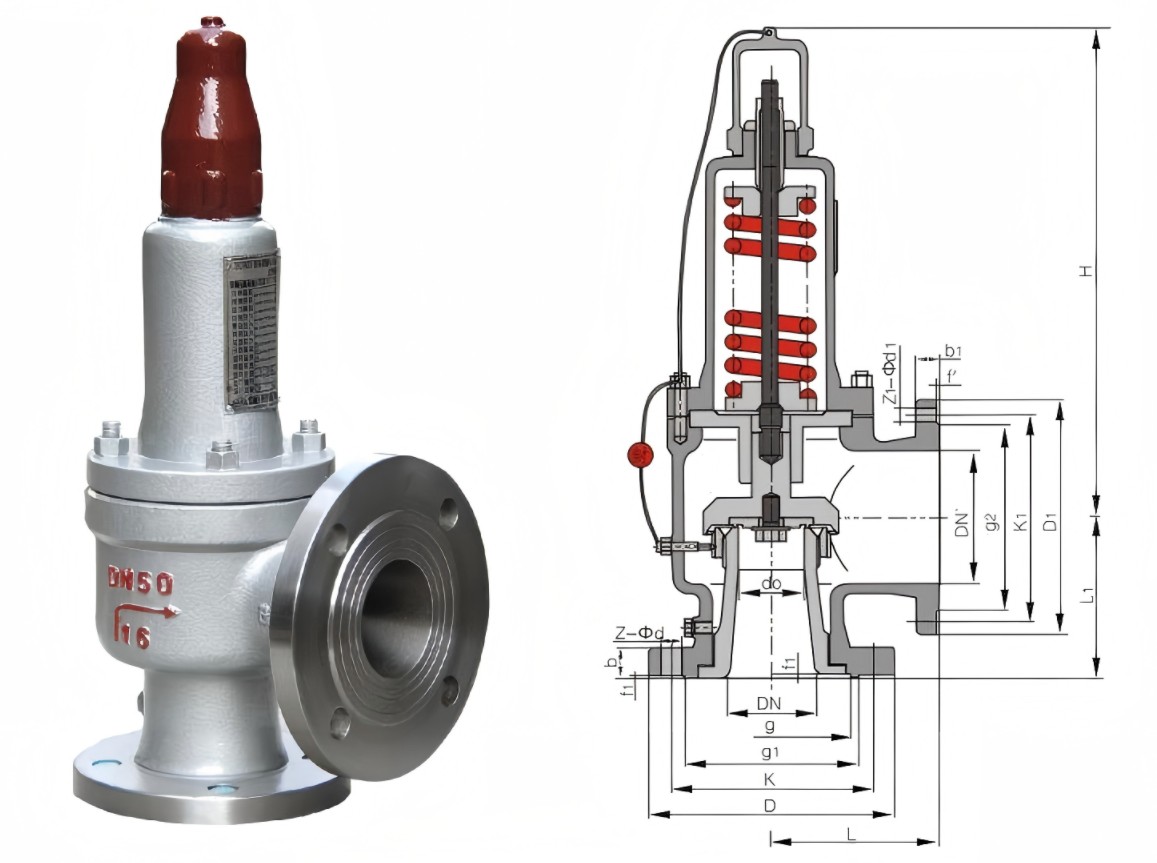

Основные размеры соединения
| Номинальный диаметрДН (мм) | делать | ДН' | Л | Л1 | ≈H | |||||
| 20 | 15 | 25 | 100 | 85 | 291 | |||||
| 25 | 16 | 32 | 110 | 95 | 291 | |||||
| 32 | 20 | 40 | 115 | 100 | 293 | |||||
| 40 | 25 | 50 | 120 | 110 | 302 | |||||
| 50 | 32 | 65 | 135 | 120 | 323 | |||||
| 65 | 40 | 80 | 160 | 135 | 398 | |||||
| 80 | 50 | 100 | 170 | 135 | 410 | |||||
| 100 | 65 | 125 | 195 | 175 | 542 | |||||
| 100 | 65 | 150 | 176 | 185 | 581 | |||||
| 125 | 80 | 150 | 210 | 190 | 578 | |||||
| 150 | 100 | 175 | 255 | 230 | 595 | |||||
| 150 | 100 | 200 | 250 | 210 | 619 | |||||
| 200 | 125 | 250 | 300 | 260 | 737 | |||||
| 250 | 150 | 300 | 350 | 320 | 885 | |||||
| 300 | 220 | 400 | 380 | 350 | 1243 | |||||
| 350 | 250 | 500 | 500 | 450 | 1520 | |||||

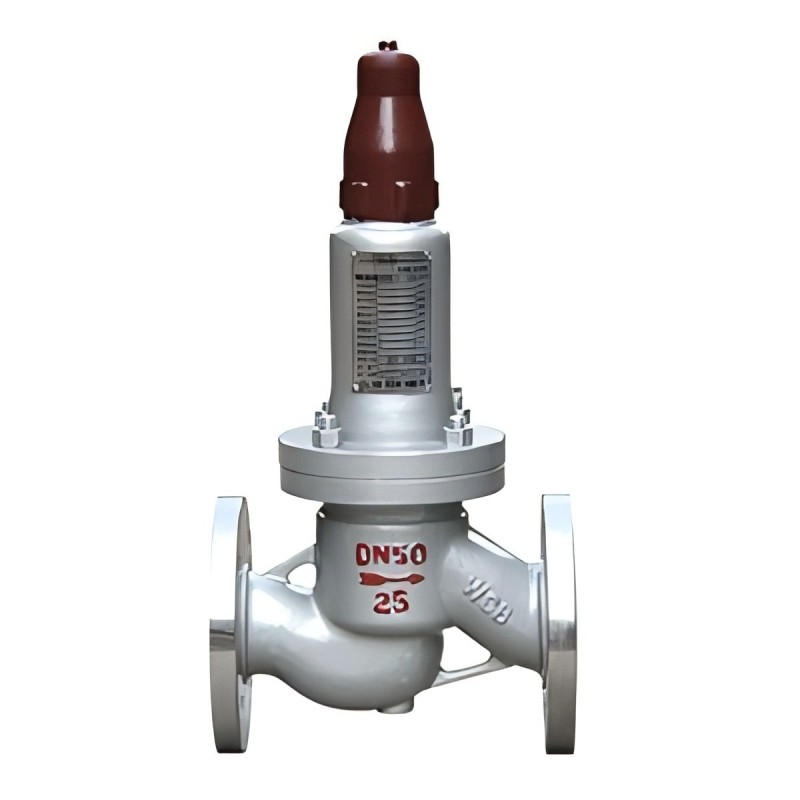

Предохранительный обратный клапан AHN42F для параллельного соединения
Области применения
Предохранительный обратный клапан AHN42F подходит для использования на трубопроводах рециркуляции жидкой фазы на выходе насосов резервуаров со сжиженным нефтяным газом. Когда давление перед насосом превышает заданное значение, клапан автоматически открывается и выполняет функцию предохранительного обратного клапана, обеспечивая безопасную работу оборудования и трубопроводов.

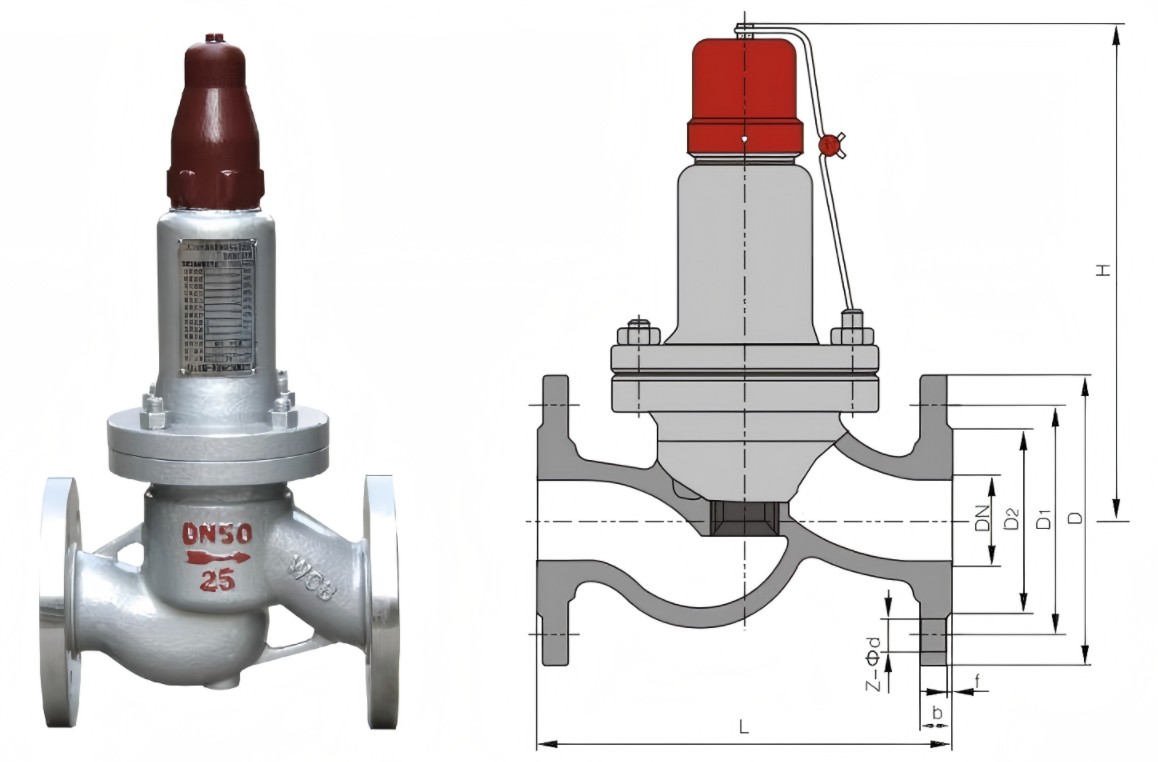

Основные размеры соединения
| Номинальный диаметрДН (мм) | Д | К | г1 | б | Z-Φd | Л | ≈H | |||
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 | |||
| 50 | 165 | 125 | 100 | 18 | 4-18 | 230 | 266 | |||
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 | |||
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 | |||
| 100 | 220 | 180 | 155 | 22 | 8-18 | 350 | 548 | |||
| 150 | 285 | 240 | 210 | 24 | 8-23 | 480 | 706 | |||
