Коромысловый компенсатор
ПЗН Компенсатор с сильфоном, также называемый компенсационным или телескопическим соединением, состоит из сильфона (упругого элемента) в качестве основного рабочего компонента, а также концевых труб, опор, фланцев, трубопроводов и других принадлежностей.
Описание
маркер

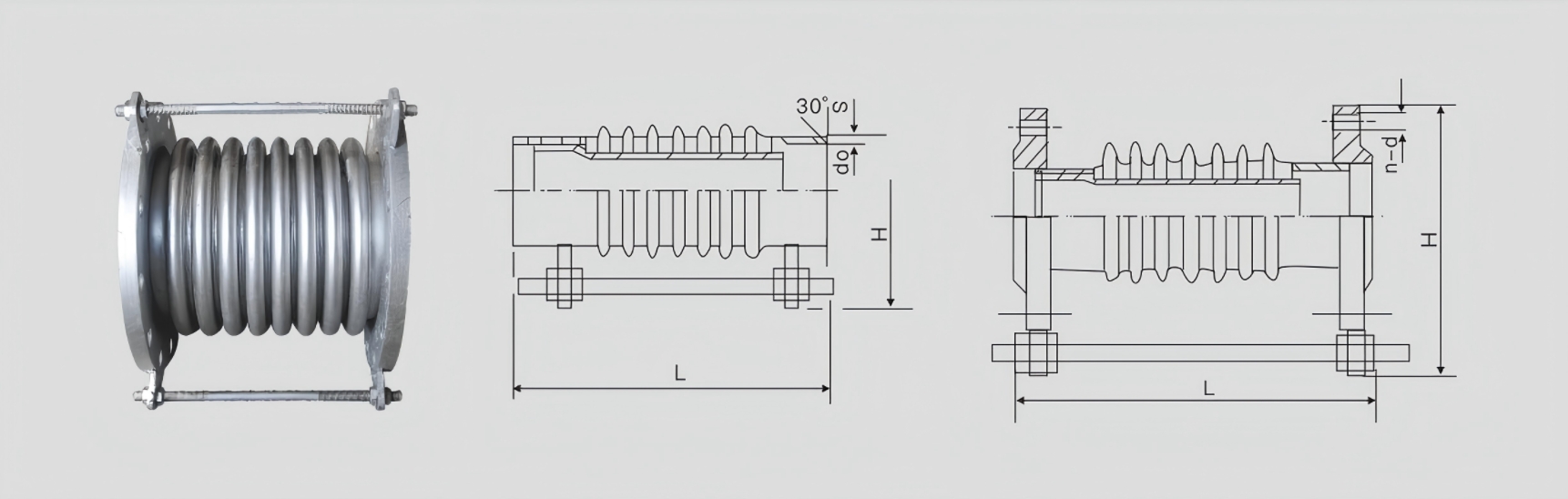

Универсальный гофрированный компенсатор
Обзор продукта
ПЗН Компенсатор с сильфоном, также называемый компенсационным или телескопическим соединением, состоит из сильфона (упругого элемента) в качестве основного рабочего компонента, а также концевых труб, опор, фланцев, трубопроводов и других принадлежностей. Это тип компенсации... Компоненты. Используя эффективное расширение и сжатие основного рабочего тела, сильфона, для поглощения изменений размеров трубопроводов, каналов, контейнеров и т. д., вызванных термическим расширением и сжатием, или для компенсации изменений в трубопроводах, каналах, контейнерах и т. д.Это позволяет уменьшить осевые, боковые и угловые смещения. Также его можно использовать для снижения шума и гашения вибраций.
Основные внешние габаритные размеры (единица измерения: мм)
| ДН | Модель продукта | Расчет осевого компенсатора X 0 мм при циклах усталостного разрушения | компенсатор | жесткость | Эффективная поверхность Площадь Acm² | Радиальный максимум внешний Форма и размер Hm | Размер разъемаДОКС (мм) | Л | Вес (кг) | ||||||||
| Горизонтальный Йо мм | Уголградусы Yθ | Аксиальная КхН/мм | Горизонтальный YyН/мм | Угловое направление YθNхМ градусов | |||||||||||||
| 1500 | 1300 | 1500 | Фланцевое соединение | фланец | перенимать | фланец | перенимать | ||||||||||
| 80 | 1.0YSTA80×8J/F | 30 | 25 | 18 | 6.4 | ±6,4 | 358 | 418 | 8.4 | 81 | 284 | 890×4 | 244 | 344 | 10 | 3 | |
| 1.0YSTA80×10J/F | 37 | 32 | 22 | 10 | ±8 | 286 | 214 | 6.7 | 274 | 374 | 10 | 3 | |||||
| 100 | 1.0YSTA100×6J/F | 33 | 28 | 20 | 3.6 | ±3,6 | 417 | 1471 | 14 | 121 | 304 | Φ108×4 | 223 | 323 | 11 | 3 | |
| 1.0YSTA100×10J/F | 56 | 47 | 33 | 10 | ±8 | 250 | 318 | 8.5 | 287 | 387 | 13 | 5 | |||||
| 125 | 1.0YSTA125×5J/F | 36 | 32 | 21 | 2.5 | ±4,4 | 408 | 2885 | 21 | 180 | 334 | φ133×4 | 216 | 318 | 13 | 4 | |
| 1.0YSTA125×8J/F | 65 | 58 | 38 | 8 | ±8 | 227 | 495 | 12 | 288 | 388 | 14 | 5 | |||||
| 150 | 1.0YSTA150×5J/F | 48 | 41 | 27 | 2.5 | ±5 | 300 | 2889 | 20 | 257 | 364 | φ159×4.5 | 238 | 338 | 17 | 7 | |
| 1.0YSTA150×8J/F | 77 | 65 | 43 | 6.4 | ±8 | 188 | 705 | 23 | 298 | 398 | 18 | 8 | |||||
| 200 | 1.0YSTA200×4J/F | 56 | 47 | 31 | 3.2 | ±5,3 | 288 | 3165 | 39 | 479 | 442 | φ219×6 | 244 | 344 | 25 | 17 | |
| 1.0YSTA200×6J/F | 84 | 70 | 46 | 7.2 | ±8 | 192 | 9938 | 26 | 298 | 340 | 27 | 20 | |||||
| 250 | 1.0YSTA250×4J/F | 63 | 53 | 36 | 4.8 | ±5,3 | 588 | 4371 | 128 | 769 | 497 | 273×8 | 309 | 409 | 38 | 22 | |
| 1.0YSTA250×6J/F | 95 | 80 | 53 | 10.8 | ±8 | 392 | 1295 | 85 | 387 | 487 | 43 | 27 | |||||
| 300 | 1.0YSTA300×4J/F | 65 | 54 | 37 | 6.4 | ±5,3 | 830 | 4444 | 249 | 1105 | 547 | φ325×8 | 358 | 458 | 49 | 32 | |
| 1.0YSTA300×6J/F | 97 | 82 | 55 | 14 | ±5,8 | 553 | 1371 | 166 | 456 | 556 | 56 | 39 | |||||
| 350 | 1.0YSTA350×4J/F | 72 | 60 | 40 | 6 | ±8 | 840 | 4289 | 309 | 1307 | 607 | 377×10 | 499 | 487 | 73 | 40 | |
| 1.0YSTA350×6J/F | 107 | 90 | 61 | 14 | ±8 | 560 | 1431 | 206 | 387 | 599 | 82 | 55 | |||||
| 400 | 1.0YSTA400×4J/F | 74 | 62 | 42 | 6 | ±5,3 | 918 | 6199 | 420 | 1611 | 685 | φ426×4 | 400 | 500 | 91 | 54 | |
| 1.0YSTA400×6J/F | 112 | 93 | 63 | 14 | ±7,8 | 612 | 1837 | 280 | 510 | 610 | 107 | 65 | |||||
| 450 | 1.0YSTA450×4J/F | 82 | 69 | 46 | 4.8 | ±5,2 | 690 | 8210 | 379 | 1972 | 735 | φ478×10 | 389 | 489 | 111 | 68 | |
| 1.0YSTA450×6J/F | 124 | 103 | 68 | 10.8 | ±7,8 | 450 | 2433 | 253 | 489 | 589 | 121 | 78 | |||||
| 500 | 1.0YSTA500×4J/F | 84 | 70 | 47 | 4.8 | ±4,6 | 728 | 9861 | 515 | 2445 | 790 | 529×10 | 415 | 517 | 126 | 82 | |
| 1.0YSTA500×6J/F | 126 | 105 | 70 | 10.8 | ±6,9 | 485 | 2922 | 343 | 515 | 615 | 138 | 93 | |||||
| 600 | 1.0YSTA600×4J/F | 86 | 72 | 48 | 4.8 | ±4 | 1468 | 20515 | 1477 | 3534 | 920 | 630×10 | 458 | 558 | 167 | 127 | |
| 1.0YSTA600×6J/F | 129 | 108 | 72 | 10.8 | ±6 | 978 | 60786 | 985 | 648 | 758 | 181 | 141 | |||||
