Запорный клапан типа «бабочка» американского стандарта
Американский стандартный поворотный затвор с ушком Основные внешние габариты: 815 см (длина/ширина), класс грузоподъемности 150 фунтов. ДН Л ЧАС Хо Д1 Д2 М Зд см. масса Ссылаться масса (кг) дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм 2 50 1.69 44 4.33 110 13.58...
Описание
маркер

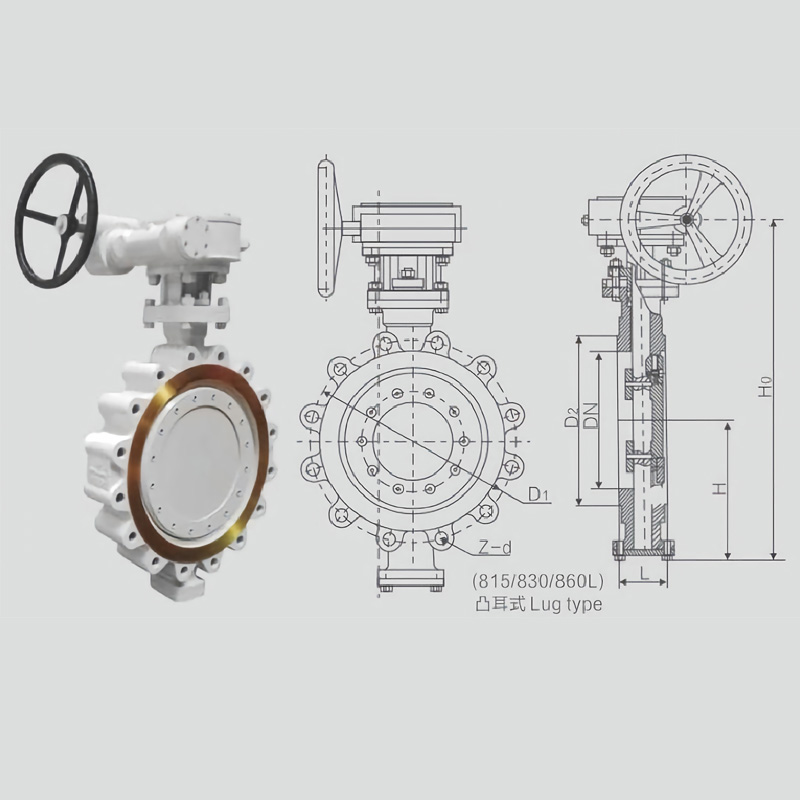

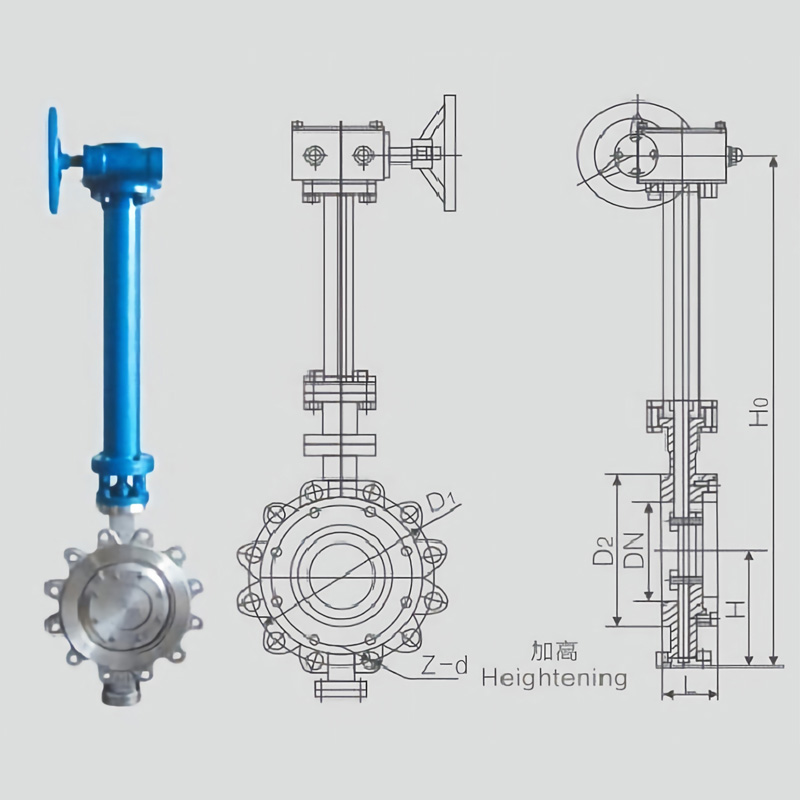

Американский стандартный поворотный затвор с ушком
Основные внешние габариты: 815 см (длина/ширина), класс грузоподъемности 150 фунтов.
| ДН | Л | ЧАС | Хо | Д1 | Д2 | М | Зд | см. масса
Ссылаться масса (кг) |
|||||||
| дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | ||||
| 2 | 50 | 1.69 | 44 | 4.33 | 110 | 13.58 | 345 | 4.75 | 120.7 | 3.62 | 92.1 | М16 | 4-19 | 11 | |
| 21/2 | 65 | 1.81 | 49 | 4.64 | 118 | 14.25 | 362 | 5.50 | 139.7 | 4.13 | 104.8 | М16 | 4-19 | 12 | |
| 3 | 80 | 1.88 | 49 | 4.92 | 125 | 14.96 | 380 | 6.00 | 152.4 | 5.00 | 127 | М16 | 4-19 | 13 | |
| 4 | 100 | 2.12 | 56 | 5.70 | 145 | 16.34 | 415 | 7.50 | 190.5 | 6.19 | 157.2 | М16 | 8-19 | 15 | |
| 5 | 125 | 2.19 | 64 | 6.50 | 165 | 17.91 | 455 | 8.50 | 215.9 | 7.32 | 185.9 | М20 | 8-22.5 | 18 | |
| 6 | 150 | 2.25 | 70 | 6.89 | 175 | 21.45 | 545 | 9.50 | 241.3 | 8.50 | 215.9 | М20 | 8-22.5 | 25 | |
| 8 | 200 | 2.50 | 71 | 8.26 | 210 | 24.21 | 615 | 11.75 | 298.5 | 10.62 | 269.9 | М20 | 8-22.5 | 36 | |
| 10 | 250 | 2.81 | 76 | 9.84 | 250 | 27.36 | 695 | 14.25 | 362 | 12.75 | 323.8 | М24 | 12-25.5 | 53 | |
| 12 | 300 | 3.19 | 83 | 11.24 | 285 | 32.78 | 830 | 17.00 | 431.8 | 15.00 | 381 | М24 | 12-25.5 | 74 | |
| 14 | 350 | 3.62 | 92 | 12.60 | 320 | 35.43 | 900 | 18.75 | 476.3 | 16.25 | 412.8 | М27 | 12-28.5 | 110 | |
| 16 | 400 | 4.00 | 102 | 13.98 | 355 | 38.58 | 980 | 21.25 | 531.8 | 18.50 | 469.9 | М27 | 16-28.5 | 138 | |
| 18 | 450 | 4.50 | 114 | 14.96 | 380 | 40.55 | 1030 | 22.75 | 577.9 | 21.00 | 533.4 | М30 | 16-32 | 180 | |
| 20 | 500 | 5.00 | 127 | 16.34 | 415 | 43.70 | 1110 | 25.00 | 635 | 23.00 | 584.2 | М30 | 20-32 | 196 | |
| 24 | 600 | 6.06 | 154 | 18.70 | 475 | 51.37 | 1305 | 29.50 | 749.3 | 27.25 | 692 | М33 | 20-35 | 400 | |
| 26 | 350 | 6.50 | 165 | 20.85 | 530 | 54.72 | 1390 | 29.31 | 745 | 28 | 711 | М20 | 36-22 | 420 | |
| 28 | 700 | 6.50 | 165 | 22.04 | 560 | 58.07 | 1475 | 31.31 | 795 | 30 | 762 | М20 | 40-22 | 435 | |
| 30 | 750 | 6.50 | 165 | 22.38 | 580 | 60.03 | 1520 | 33.31 | 845 | 32 | 813 | М20 | 44-22 | 482 | |
| 32 | 800 | 7.50 | 190 | 24.80 | 630 | 62.40 | 1585 | 35.44 | 900 | 34 | 864 | М20 | 48-22 | 650 | |
| 34 | 850 | 7.88 | 203 | 25.60 | 650 | 63.00 | 1600 | 37.69 | 957 | 36.25 | 921 | М24 | 40-26 | 690 | |
| 36 | 900 | 7.88 | 203 | 26.77 | 680 | 69.48 | 1765 | 39.75 | 1010 | 38.25 | 972 | М24 | 44-26 | 800 | |
| 38 | 950 | 7.88 | 203 | 27.95 | 710 | 72.84 | 1850 | 42.12 | 1070 | 40.25 | 1022 | М27 | 40-30 | 1000 | |
| 40 | 1000 | 8.50 | 216 | 29.53 | 750 | 76.00 | 1930 | 44.12 | 1121 | 42.5 | 1080 | М27 | 44-30 | 1200 | |
| Примечание: Размеры фланцев в этой таблице основаны на стандарте ASME B16.5, а конструктивные длины — на стандарте ASME B16.10. | |||||||||||||||
Основные наружные габаритные размеры соединения 830F, класс 300 фунтов
| ДН | L (Вафля) | L1 (фланец) | ЧАС | Хо | Д | Д1 | Д2 | М | Зд | Референтный вес Референтный вес (кг) | |||||||||||||||||
| дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | ||||||||||||
| 2" | 50 | 1.69 | 43 | 4.25 | 108 | 4.33 | 110 | 13.58 | 345 | 6.50 | 165 | 5.00 | 127 | 3.62 | 92.1 | М16 | 8-19 | 9 | 20 | ||||||||
| 2 1/2" | 65 | 1.81 | 46 | 4.50 | 112 | 4.64 | 118 | 14.25 | 362 | 7.50 | 190 | 5.86 | 149 | 4.13 | 104.8 | М20 | 8-22 | 10 | 25 | ||||||||
| 3" | 80 | 1.88 | 64 | 4.50 | 180 | 4.92 | 125 | 14.96 | 380 | 8.25 | 210 | 6.63 | 168 | 5.00 | 127 | М20 | 8-22 | 12 | 29 | ||||||||
| 4" | 100 | 2.12 | 64 | 5.00 | 190 | 5.70 | 145 | 16.34 | 415 | 10.00 | 254 | 7.87 | 200 | 6.19 | 157.2 | М20 | 8-22 | 13 | 35 | ||||||||
| 5" | 125 | 2.19 | 70 | 5.50 | 200 | 6.50 | 165 | 17.91 | 455 | 11.00 | 279 | 9.25 | 235 | 7.32 | 185.7 | М20 | 8-22 | 18 | 40 | ||||||||
| 6" | 150 | 2.31 | 76 | 5.50 | 210 | 6.89 | 175 | 21.45 | 545 | 12.50 | 318 | 10.63 | 270 | 8.50 | 215.9 | М20 | 12-22 | 28 | 81 | ||||||||
| 8" | 200 | 2.88 | 89 | 5.90 | 230 | 8.26 | 210 | 24.21 | 645 | 15.00 | 381 | 13.00 | 330 | 10.62 | 269.9 | М24 | 12-26 | 37 | 94 | ||||||||
| 10" | 250 | 3.25 | 114 | 6.30 | 250 | 9.84 | 250 | 27.36 | 695 | 17.50 | 445 | 15.24 | 387 | 12.75 | 323.8 | М27 | 16-30 | 56 | 158 | ||||||||
| 12" | 300 | 3.62 | 114 | 7.00 | 270 | 11.24 | 285 | 32.78 | 830 | 20.50 | 521 | 17.76 | 451 | 15.00 | 381 | М30 | 16-33 | 79 | 183 | ||||||||
| 14" | 350 | 4.62 | 127 | 7.50 | 290 | 12.60 | 320 | 35.43 | 900 | 23.00 | 584 | 20.24 | 514 | 16.25 | 413 | М30 | 20-33 | 116 | 239 | ||||||||
| 16" | 400 | 5.25 | 140 | 8.50 | 310 | 13.98 | 355 | 38.58 | 980 | 25.50 | 648 | 22.50 | 571 | 18.50 | 470 | М33 | 20-36 | 146 | 302 | ||||||||
| 18" | 450 | 5.88 | 152 | 8.74 | 330 | 14.96 | 380 | 40.55 | 1030 | 28.00 | 711 | 24.75 | 629 | 21.00 | 533 | М33 | 24-36 | 193 | 346 | ||||||||
| 20" | 500 | 6.25 | 152 | 9.00 | 350 | 16.34 | 415 | 43.70 | 1110 | 30.50 | 775 | 27.00 | 686 | 23.00 | 584 | М33 | 24-36 | 209 | 434 | ||||||||
| двадцать два" | 550 | 7.12 | 178 | 10.50 | 370 | 17.50 | 445 | 46.5 | 1180 | 33.00 | 838 | 29.25 | 743 | 25.25 | 641 | М39 | 24-42 | 320 | 550 | ||||||||
| двадцать четыре" | 600 | 7.12 | 178 | 10.50 | 390 | 18.70 | 475 | 51.37 | 1305 | 36.00 | 914 | 32.00 | 813 | 27.25 | 692 | М39 | 24-42 | 433 | 638 | ||||||||
| 26" | 650 | 8.25 | 229 | 11.50 | 410 | 20.00 | 510 | 54.0 | 1370 | 34.12 | 867 | 31.62 | 803 | 29 | 737 | М33 | 32-36 | 450 | 650 | ||||||||
| 28" | 700 | 9.01 | 229 | 11.50 | 430 | 22.04 | 560 | 58.07 | 1475 | 36.25 | 921 | 33.75 | 857 | 31 | 787 | М33 | 36-36 | 498 | 698 | ||||||||
| 30" | 750 | 9.01 | 229 | 12.50 | 450 | 22.38 | 580 | 60.03 | 1525 | 39 | 991 | 36.25 | 921 | 33.25 | 845 | М36 | 36-39 | 523 | 788 | ||||||||
| 32" | 800 | 9.48 | 241 | 12.50 | 470 | 25.59 | 650 | 64.37 | 1635 | 41.5 | 1054 | 38.5 | 978 | 35.5 | 902 | М39 | 32-42 | 588 | 988 | ||||||||
| 34" | 850 | 9.50 | 241 | 13.00 | 490 | 26.00 | 660 | 66.0 | 1675 | 43.62 | 1108 | 40.62 | 1032 | 37.5 | 953 | М39 | 36-42 | 750 | 1050 | ||||||||
| 36" | 900 | 9.48 | 241 | 13.00 | 510 | 26.77 | 680 | 69.48 | 1765 | 46.12 | 1172 | 42.88 | 1040 | 39.75 | 1010 | М42 | 32-45 | 838 | 1146 | ||||||||
| 38" | 950 | 11.80 | 300 | 16.15 | 530 | 28.5 | 725 | 72.0 | 1830 | 48.12 | 1222 | 44.88 | 1140 | 41.75 | 1060 | М42 | 36-45 | 1200 | 1450 | ||||||||
| 40" | 1000 | 11.80 | 300 | 16.15 | 550 | 31.0 | 785 | 78.0 | 1980 | 50.12 | 1273 | 46.88 | 1191 | 43.88 | 1115 | М42 | 40-45 | 1600 | 2000 | ||||||||
Основные наружные габаритные размеры соединения 830L/W, класс 300 фунтов
| ДН | Л | ЧАС | Хо | Д1 | Д2 | М | Зд | Референтный вес Ссылаться масса (кг) | |||||||||||||||||||
| дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | мм | ||||||||||||||||
| Значения 2–5 дюймов совпадают с соответствующими данными для типа крепления на защелке в таблице выше. | |||||||||||||||||||||||||||
| 6" | 150 | 2.31 | 76 | 6.89 | 175 | 21.45 | 545 | 10.62 | 270 | 8.50 | 216 | М20 | 12-22 | 29 | |||||||||||||
| 8" | 200 | 2.88 | 89 | 8.26 | 210 | 24.21 | 615 | 13.00 | 330 | 10.62 | 270 | М24 | 12-26 | 38 | |||||||||||||
| 10" | 250 | 3.25 | 114 | 9.84 | 250 | 27.36 | 695 | 15.25 | 387 | 12.75 | 324 | М27 | 16-30 | 58 | |||||||||||||
| 12" | 300 | 3.62 | 114 | 11.24 | 285 | 32.78 | 830 | 17.75 | 451 | 15.00 | 381 | М30 | 16-33 | 81 | |||||||||||||
| 14" | 350 | 4.62 | 127 | 12.60 | 320 | 35.43 | 900 | 20.24 | 514 | 16.25 | 413 | М30 | 20-33 | 119 | |||||||||||||
| 16" | 400 | 5.25 | 140 | 13.98 | 355 | 38.58 | 980 | 22.50 | 591 | 18.50 | 470 | М33 | 20-36 | 149 | |||||||||||||
| 18" | 450 | 5.88 | 152 | 14.96 | 380 | 40.55 | 1030 | 24.75 | 628 | 21.00 | 533 | М33 | 24-36 | 198 | |||||||||||||
| 20" | 500 | 6.25 | 152 | 16.34 | 415 | 43.70 | 1110 | 27.00 | 686 | 23.00 | 584 | М33 | 24-36 | 215 | |||||||||||||
| двадцать два" | 550 | 7.12 | 178 | 17.50 | 445 | 46.5 | 1180 | 29.25 | 743 | 25.25 | 641 | М39 | 24-42 | 350 | |||||||||||||
| двадцать четыре" | 600 | 7.12 | 178 | 18.70 | 475 | 51.37 | 1305 | 32.00 | 813 | 27.25 | 692 | М39 | 24-42 | 436 | |||||||||||||
| 26" | 650 | 8.25 | 229 | 20.00 | 510 | 54.0 | 1370 | 31.62 | 803 | 29 | 737 | М33 | 32-36 | 500 | |||||||||||||
| 28" | 700 | 9.01 | 229 | 22.04 | 560 | 58.07 | 1475 | 33.75 | 857 | 31 | 787 | М33 | 36-36 | 498 | |||||||||||||
| 30" | 750 | 9.01 | 229 | 22.38 | 580 | 60.03 | 1525 | 36.25 | 921 | 33.25 | 845 | М36 | 36-39 | 528 | |||||||||||||
| 32" | 800 | 9.48 | 241 | 25.59 | 650 | 64.37 | 1635 | 38.5 | 978 | 35.5 | 902 | М39 | 32-42 | 588 | |||||||||||||
| 34" | 850 | 9.50 | 241 | 26.00 | 660 | 66.0 | 1675 | 40.62 | 1032 | 37.5 | 953 | М39 | 36-42 | 850 | |||||||||||||
| 36" | 900 | 9.48 | 241 | 26.77 | 680 | 69.48 | 1765 | 42.88 | 1039 | 39.75 | 1010 | М42 | 32-45 | 843 | |||||||||||||
| 38" | 950 | 11.80 | 300 | 28.5 | 725 | 72.0 | 1803 | 44.88 | 1140 | 41.75 | 1060 | М42 | 36-45 | 1300 | |||||||||||||
| 40" | 1000 | 11.80 | 300 | 31.0 | 785 | 78.0 | 1980 | 46.88 | 1191 | 43.88 | 1115 | М42 | 40-45 | 1800 | |||||||||||||
| Примечание: Размеры фланцев в этой таблице основаны на стандарте ASME B16.5, а конструктивные длины — на стандарте ASME B16.10. | |||||||||||||||||||||||||||
