Шаровой кран с внутренней резьбой Американский стандарт
Винтовые запорные клапаны
Описание
маркер
Винтовые запорные клапаны
Шаровый клапан с внутренней резьбой American Standard

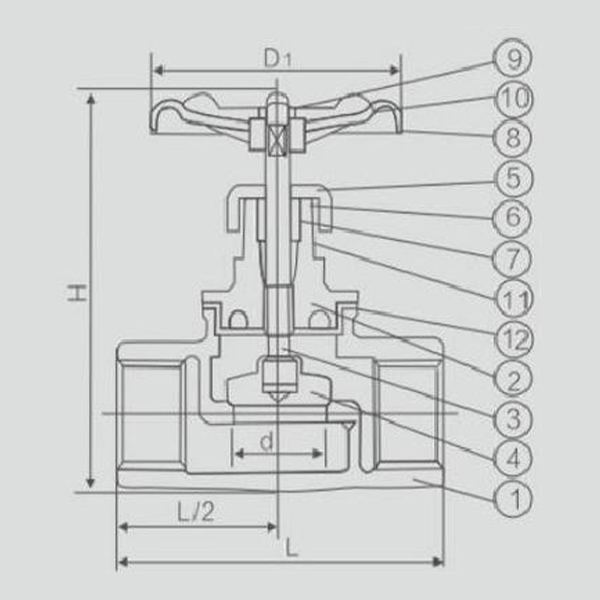

Материалы основных частей
| No. | Детали | Материал |
| 1 | Корпус клапана | ASTM A351 CF8M |
| 2 | Крышка | ASTM A351 CF8M |
| 3 | Центральный вал Шток | S.S.316304 |
| 4 | Диск | S.S.316304 |
| 5 | Шестигранный колпачок Накидная гайка | S.S.316304 |
| 6 | Сальник | S.S.304 |
| 7 | Сальник | R-PTFE |
| 8 | Маховик | ASTM B85 |
| 9 | Гайка штока | S.S.304 |
| 10 | Заводская табличка | ALUMINUM ALLOY |
| 11 | Шайба | S.S.304 |
| 12 | Уплотнительное кольцо | R-PTFE |

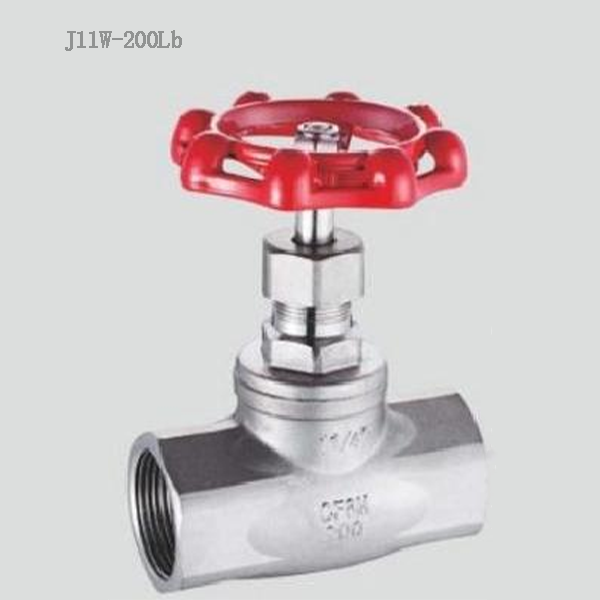

Основные внешние присоединительные размеры J11W-200Lb
| РАЗМЕР | H | D1 | FACTOR CV |
| 1/2" | 100 | 70 | 3.8 |
| 3/4" | 106 | 70 | 7.0 |
| 1" | 118 | 80 | 11.0 |
| 11/4" | 134 | 80 | 21.0 |
| 11/2" | 152 | 90 | 29.0 |
| 2" | 172 | 100 | 50.0 |
Шаровый клапан с внутренней резьбой из нержавеющей стали

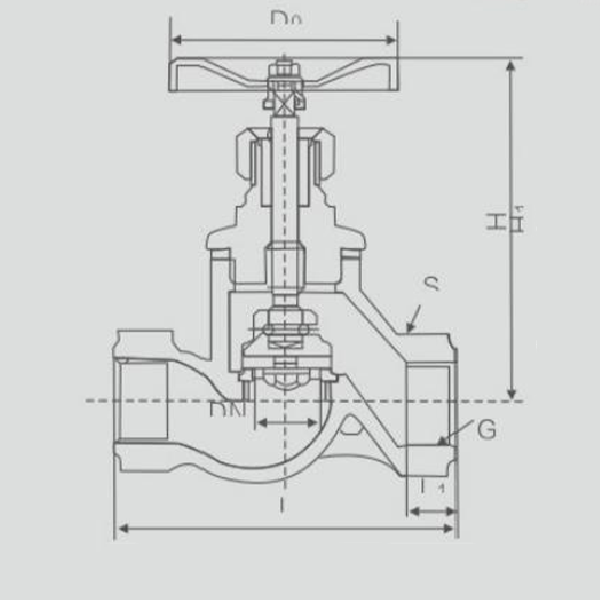

Основные внешние присоединительные размеры J11W-16P
| DN(mm) | G(in) | S | H | H1 | Do |
| 15 | G1/2 | 32 | 109 | 117 | 65 |
| 20 | G3/4 | 36 | 109 | 117 | 65 |
| 25 | G1 | 46 | 132 | 142 | 80 |
| 32 | G1114 | 55 | 156 | 168 | 100 |
| 40 | G11/2 | 65 | 167 | 182 | 100 |
| 50 | G2 | 80 | 182 | 200 | 120 |
Примечание: Длина структуры в этой таблице соответствует стандарту GB/T 12221.
