Шаровой клапан с фторопластовой прокладкой
Шаровые краны с фторсодержащей футеровкой профессионально разработаны для управления открытием и закрытием различных сильных агрессивных сред и широко используются в нефтяной, химической, красильной, пестицидной, кислотной и щелочной промышленности.
Описание
маркер
Шаровые краны с фторсодержащей футеровкой
Использование продукта
Шаровые краны с фторсодержащей футеровкой профессионально разработаны для управления открытием и закрытием различных сильных агрессивных сред и широко используются в нефтяной, химической, красильной, пестицидной, кислотной и щелочной промышленности.
Характеристики товара
1. сопротивление жидкости невелико, футерованные шаровые краны имеют гладкую внутреннюю стенку, гладкий путь потока - наименьшее сопротивление жидкости среди всех клапанов.
2. переключатель быстро и легко, просто поверните шар на 90 °, завершит открытие и закрытие действия.
3. использование специального процесса формовки, материал футеровки выстроился с внутренней стенкой корпуса клапана, может противостоять коррозии сильной кислоты, щелочной среды.Выстроились сферической поверхности и PTFE седло сочетание, хорошее уплотнение, для достижения. Нулевая утечка.

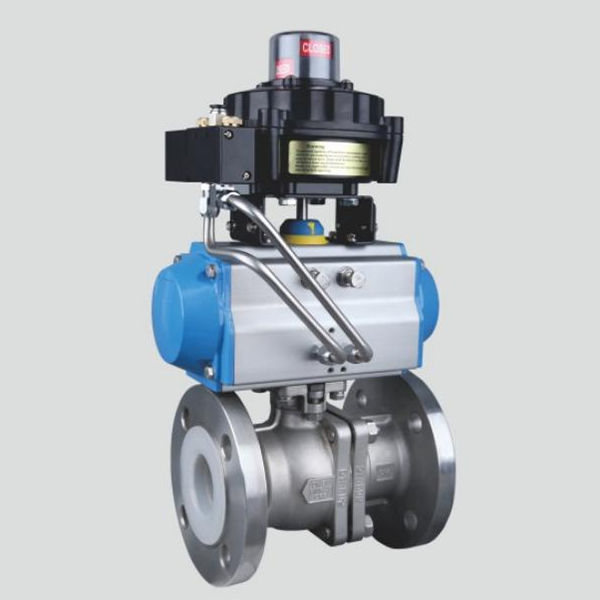

4. может быть сконфигурирован с пневматическими, электрическими, гидравлическими и другими приводными устройствами, для достижения дистанционного управления и автоматизированной работы.
5. шар и шток клапана в одно целое, устраняя разницу угла поворота, устраняя изменения давления, вызванные штоком клапана из тела опасности, чтобы обеспечить безопасность и надежность использования.
Стандарты внедрения
| Спецификация продукта | правила планирования | Длина конструкции | Соединительный фланец | Тестирование и инспекция | Давление-температура | |||||||||
| GB/T12237 | HG/T3704 GB/T12221 |
GB/T9113 HG/T20592 |
GB/T26480 GB/T13927 |
GB/T12224 | ||||||||||
Основные технические характеристики
| номер модели | Номинальное давление PN (МПа) |
Испытательное давление Ps (МПа) | Рабочая температура ℃ | Применяемая среда | ||||||||||
| гильзы | герметичный | |||||||||||||
| Q41F4-10/16 | 1.0 | 1.5 | 1.1 | -30~180 | Различные концентрации, за исключением растворенных щелочных металлов, трифторида хлора и элементарного фтора. Соляная кислота, серная кислота, фтористоводородная кислота, аква-регия, азотная кислота, органические кислоты, сильные основания, Сильные коррозионные среды, такие как сильные окислители. |
|||||||||
| Q41F46-10/16 | 1.6 | 2.4 | 1.5 | -30~160 | ||||||||||
Материалы основных частей
| Номер модели | Название детали | Тело | сфера | Уплотнительное кольцо | Упаковка | |||||||||
| Q41F4-10/16 | Материалы | Литая сталь, облицованная тефлоном | Литая сталь поверх PTFE | политетрафторэтилен ПТФЭ |
политетрафторэтилен ПТФЭ |
|||||||||
| Q41F46-10/16 | Литая сталь, покрытая полифторэтилен-пропиленом | Литая сталь на аутсорсинге полиперфторэтилен-пропилен | ||||||||||||

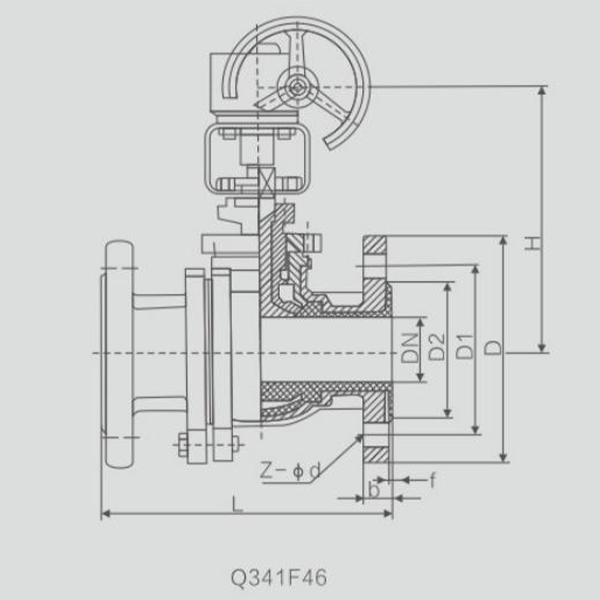

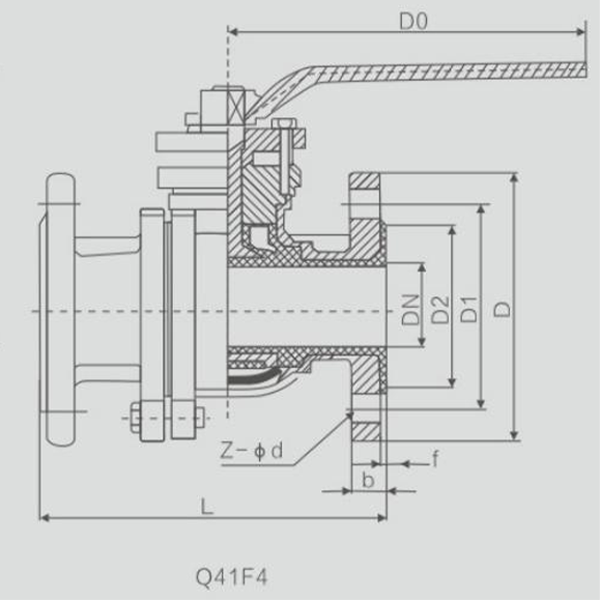

Основные внешние присоединительные размеры PN1.0MPa
| Номинальный диаметр | Основные размеры | точка отсчёта | |||||||||||
| DN (mm) |
NPS (inch) |
L | D | D1 | D2 | f | b | Z-φd | D0 | H | Вес WT (кг) |
||
| 15 | 1/2 | 108 | 95 | 65 | 45 | 2 | 16 | 4-φ14 | 120 | 80 | 3 | ||
| 20 | 3/4 | 117 | 105 | 75 | 58 | 2 | 18 | 4-φ14 | 140 | 90 | 3.9 | ||
| 25 | 1 | 127 | 115 | 85 | 68 | 2 | 18 | 4-φ14 | 160 | 100 | 4.5 | ||
| 32 | 11/4 | 140 | 140 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 6.5 | ||
| 40 | 11/2 | 165 | 150 | 110 | 88 | 2 | 18 | 4-φ18 | 200 | 120 | 8 | ||
| 50 | 2 | 178 | 160 | 125 | 102 | 2 | 18 | 4-φ18 | 250 | 135 | 11 | ||
| 65 | 21/2 | 191 | 180 | 145 | 122 | 2 | 18 | 4-φ18 | 300 | 145 | 15.5 | ||
| 80 | 3 | 203 | 195 | 160 | 138 | 2 | 20 | 8-φ18 | 350 | 180 | 19 | ||
| 100 | 4 | 229 | 215 | 180 | 158 | 2 | 20 | 8-φ18 | 240 | 195 | 26 | ||
| 125 | 5 | 356 | 245 | 210 | 188 | 2 | 22 | 8-φ18 | 500 | 210 | 44 | ||
| 150 | 6 | 394 | 280 | 240 | 212 | 2 | 22 | 8-φ22 | 200* | 450 | 70 | ||
| 200 | 8 | 457 | 335 | 295 | 268 | 2 | 24 | 8-φ22 | 240* | 490 | 110 | ||
| 250 | 10 | 533 | 390 | 350 | 320 | 2 | 26 | 12-φ22 | 240* | 550 | 220 | ||
| 300 | 12 | 610 | 440 | 400 | 370 | 2 | 26 | 12-φ22 | 320* | 600 | 280 | ||
| 350 | 14 | 686 | 500 | 460 | 430 | 2 | 26 | 16-φ22 | 320* | 675 | 410 | ||
Примечание: Размер фланца в этой таблице соответствует стандарту HG/T20592, а длина конструкции соответствует стандарту GB/T12221.
