Шаровой клапан по национальному стандарту
Национальный стандарт разъединительный клапан подходит для номинального давления PN1.6 ~ 16.0MPa, рабочая температура -46 ~ 550 ℃ нефтяной, химической, фармацевтической, удобрений, энергетической промышленности и других рабочих условиях трубопровода, сократить. Отключите или подключите трубопроводную среду.
Описание
маркер

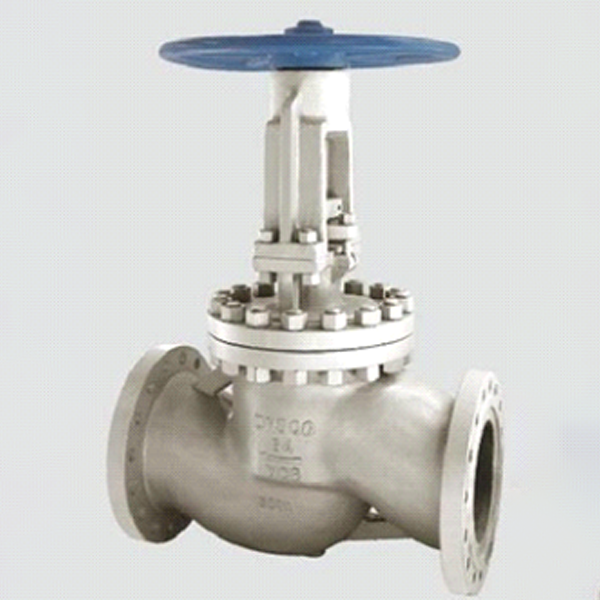

Шаровый клапан GB
Использование продукта
Национальный стандарт разъединительный клапан подходит для номинального давления PN1.6 ~ 16.0MPa, рабочая температура -46 ~ 550 ℃ нефтяной, химической, фармацевтической, удобрений, энергетической промышленности и других рабочих условиях трубопровода, сократить. Отключите или подключите трубопроводную среду.
Характеристики товара
1. Рациональная структура, надежное уплотнение, отличная производительность, красивый внешний вид;
2. сварная уплотнительная поверхность из сплава Co-radix, противоизносная, эрозионно-стойкая, абразивно-стойкая и более длительный срок службы;
3. Поверхность и регулировочные среды вала клапана азотируются, чтобы он был, устойчивость к эрозии и истиранию;
4. В клапане есть обратная уплотнительная структура, поэтому уплотнение надежно;
5. Материал наполнителей и размеры фланцев могут быть выбраны и подобраны в соответствии с в соответствии с приложениями и требованиями пользователей.Это может удовлетворить все виды рабочие требования.
Стандарт исполнения
| Регулирование продукции | Регулирование проектирования | Длина конструкции | Соединительный флане | Тестирование и инспекция | Давление-температура | ||||||||||||||||
| GB/T 12235 | GB/T 12221 | JB/T 79、GB/T9113 HG/T20592 |
GB/T26480 GB/T13927 |
GB/T12224 | |||||||||||||||||
Основные технические характеристики
1. Испытательное давление
| Номинальное давление PN(МПа) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| Испытание на прочность оболочки | 2.4 | 3.8 | 6.0 | 9.6 | 15 | 24 |
| Испытание верхнего уплотнения | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 |
| Испытание на герметичность | 1.8 | 2.8 | 4.4 | 7.0 | 11 | 18 |
2. Применимая среда и применимая температура
| Тип продукта | Применяемая среда | Применяемая температура ℃ |
| J41-C(Тип) J941--C(Тип) |
Вода, масло, пар | ≤425 |
| J41W-P(Тип) J941W-P(Тип) |
нитрат | ≤200 |
| J41W-R(Тип) | Уксусная кислота | ≤200 |
| J41Y-I(Тип) J941Y-I(Тип) |
Вода, масло, пар | ≤550 |
Материалы основных частей
| Тип продукта | Название детали | ||||||||||||||||||||
| Корпус клапана/крышка | Стебель | Диск | Уплотнительная поверхность | Гайка штока | Упаковка | крепеж | Штурвал | ||||||||||||||
| J41H-C (Тип) J941--C (Тип) |
WCB | Cr.Stainless сталь |
20Cr13 25 |
H:Нержавеющая сталь Y:Карбид на основе соевого сплава легированная сталь |
Медный сплав | NBR/FPM Гибкий графит Flexibie графит |
качественный углеродистая сталь |
Маллет чугун |
|||||||||||||
| J41W-P (Тип) J941W-P (Тип) |
Cr, Ni, сталь | Cr, Ni, сталь | Cr, Ni, Tisteel | Cr, Ni, сталь | Медный сплав | NBR/FPM Гибкий графит Flexibie графит |
Нержавеющая сталь |
Сгибаемый чугун |
|||||||||||||
| J41W-R (Тип) |
Cr,Ni,Мо, сталь |
Cr, Ni, Mo, сталь |
Cr, Ni, Mo, сталь |
Cr, Ni, Mo, сталь |
Медный сплав | NBR/FPM Гибкий графит Flexibie графит |
Нержавеющая сталь |
Сгибаемый чугун |
|||||||||||||
| J41Y-I (Тип) J941Y-1 (Тип) |
Cr, Mo, сталь | Cr, Mo, сталь | Легированная сталь | На основе сополимера карбид легированная сталь |
Медный сплав | NBR/FPM Гибкий графит Flexibie графит |
Легированная сталь | Сгибаемый чугун |
|||||||||||||

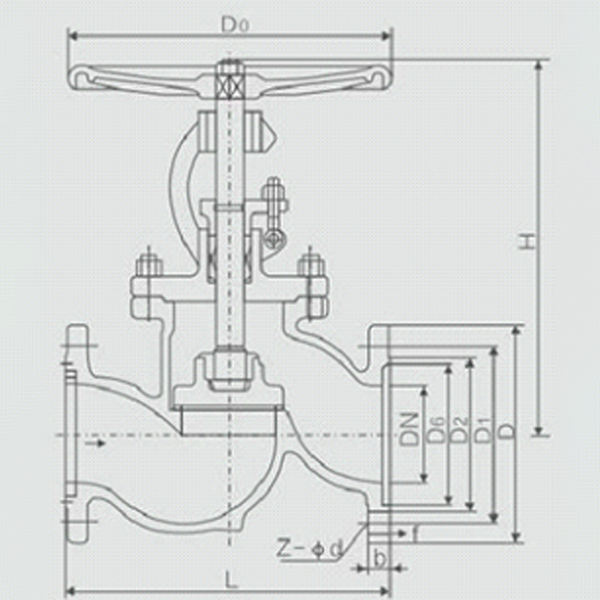

Основные внешние присоединительные размеры J41/541/941HW/Y PN1.6MPa
| DN(mm) | L | D | D1 | D2 | b | f | Z-φd | H | Do | WT(kg) | |||
| 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-φ14 | 198 | 120 | 4.7 | |||
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | 218 | 120 | 5.2 | |||
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | 258 | 140 | 7.1 | |||
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | 275 | 160 | 7.4 | |||
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | 280 | 180 | 8.5 | |||
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | 330 | 200 | 12.5 | |||
| 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 350 | 240 | 20 | |||
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 355 | 280 | 25 | |||
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 400 | 280 | 35 | |||
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 415 | 320 | 50 | |||
| 125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | 460 | 360 | 75 | |||
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 510 | 400 | 100 | |||
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 710 | 400 | 210 | |||
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 789 | 450 | 446 | |||
| 300 | 750 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 925 | 500 | 648 | |||
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.

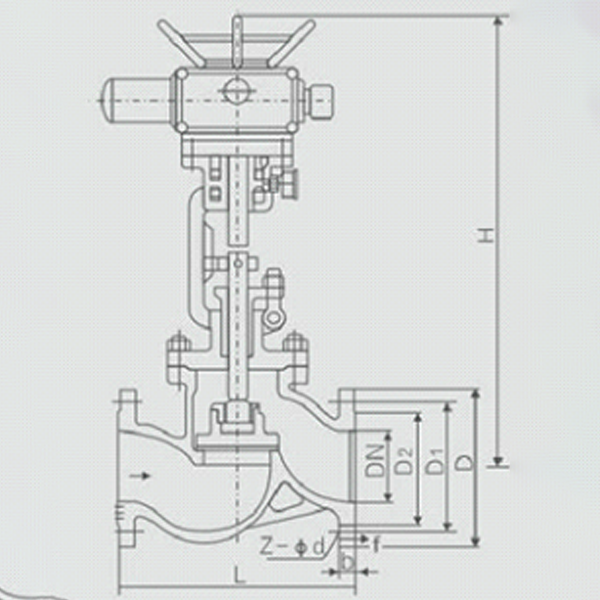

Основные внешние присоединительные размеры J41/541/941HW/Y PN2.5MPa
| DN(mm) | L | D | D1 | D2 | b | f | Z-φd | Руководство | Электричество | Do | Электрический устройство |
WT(kg) | |
| Руководство | Электрический | ||||||||||||
| 10 | 130 | 90 | 60 | 40 | 16 | 2 | 4-φ14 | 198 | — | 120 | — | 4.9 | — |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | 218 | — | 120 | — | 5.4 | — |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | 258 | — | 140 | — | 7 | — |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | 275 | — | 160 | — | 7.4 | — |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-φ18 | 280 | — | 180 | — | 8.5 | — |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-φ18 | 330 | — | 200 | — | 12.5 | — |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 350 | 645 | 240 | DZW10 | 16 | 50 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 400 | 690 | 280 | DZW10 | 25 | 62 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 355 | 715 | 280 | DZW15 | 30 | 67 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 415 | 770 | 320 | DZW20 | 34.5 | 73 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 460 | 780 | 360 | DZW30 | 89 | 127 |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 510 | 875 | 400 | DZW45 | 98 | 215 |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 710 | 967 | 400 | DZW60 | 180 | 322 |
| 250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 789 | — | 450 | — | 446 | — |
| 300 | 750 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 925 | — | 500 | — | 654 | — |
Основные внешние присоединительные размеры J41/541/941H/W/Y PN4.0MPa
| DN(mm) | L | D | D1 | D2 | D6 | b | f | f2 | Z-φd | Руководство | Электричество | Do | Электрический устройство |
WT(kg) | |
| Руководство | Электрический | ||||||||||||||
| 10 | 130 | 90 | 60 | 40 | 一 | 16 | 2 | 4 | 4-φ14 | 198 | 一 | 120 | 一 | 4.9 | 一 |
| 15 | 130 | 95 | 65 | 45 | - | 16 | 2 | 4 | 4-φ14 | 238 | 一 | 120 | 一 | 5.4 | 一 |
| 20 | 150 | 105 | 75 | 55 | 一 | 16 | 2 | 4 | 4-φ14 | 275 | 一 | 140 | 一 | 7 | 一 |
| 25 | 160 | 115 | 85 | 65 | 一 | 16 | 2 | 4 | 4-φ14 | 285 | 一 | 160 | 一 | 8.8 | 一 |
| 32 | 180 | 135 | 100 | 78 | 一 | 18 | 2 | 4 | 4-φ18 | 302 | 一 | 180 | 一 | 11.8 | 一 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-φ18 | 355 | 一 | 200 | 一 | 16.5 | 一 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 370 | 645 | 240 | DZW101 | 24 | 61 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 408 | 690 | 280 | DZW101 | 33 | 75 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 436 | 715 | 320 | DZW201 | 44 | 84 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-φ23 | 480 | 770 | 360 | DZW301 | 60 | 101 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-φ25 | 558 | 782 | 400 | DZW45 | 89 | 207 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-φ25 | 611 | 875 | 400 | DZW60 | 98 | 226 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-φ30 | 720 | 1160 | 400 | DZW901 | 190 | 339 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
Основные внешние присоединительные размеры J41/541/941HW/Y PN6.4MPa
| DN(mm) | L | D | D1 | D2 | D6 | b | f | f2 | Z-φd | Руководство | Электричество | Do | Электрический устройство |
WT(kg) | |
| Руководство | Электричество | ||||||||||||||
| 10 | 170 | 100 | 70 | 40 | - | 18 | 2 | 4 | 4-φ14 | 198 | 一 | 120 | 一 | 5.7 | 一 |
| 15 | 170 | 105 | 75 | 55 | 一 | 18 | 2 | 4 | 4-φ14 | 195 | 一 | 140 | 一 | 10 | 一 |
| 20 | 190 | 125 | 90 | 68 | 一 | 20 | 2 | 4 | 4-φ18 | 228 | 一 | 160 | 一 | 13 | 一 |
| 25 | 210 | 135 | 100 | 78 | 一 | 22 | 2 | 4 | 4-φ18 | 275 | 一 | 180 | 一 | 14.5 | 一 |
| 32 | 230 | 150 | 110 | 82 | 一 | 24 | 2 | 4 | 4-φ23 | 325 | 一 | 200 | 一 | 19 | 一 |
| 40 | 260 | 165 | 125 | 95 | 一 | 24 | 3 | 4 | 4-φ23 | 360 | 一 | 240 | 一 | 25 | 一 |
| 50 | 300 | 175 | 135 | 105 | 99 | 26 | 3 | 4 | 4-φ23 | 410 | 710 | 280 | DZW10 | 35 | 64 |
| 65 | 340 | 200 | 160 | 130 | 118 | 28 | 3 | 4 | 8-φ23 | 450 | 750 | 320 | DZW15 | 48 | 77 |
| 80 | 380 | 210 | 170 | 140 | 132 | 30 | 3 | 4 | 8-φ23 | 485 | 785 | 360 | DZW30 | 56 | 88 |
| 100 | 430 | 250 | 200 | 168 | 156 | 32 | 3 | 4 | 8-φ25 | 537 | 837 | 400 | DZW45 | 125 | 171 |
| 125 | 500 | 295 | 240 | 202 | / | 36 | 3 | 4 | 8-φ30 | 631 | 一 | 400 | 一 | 131 | 一 |
| 150 | 550 | 340 | 280 | 240 | 284 | 38 | 3 | 4 | 8-φ34 | 646 | 一 | 450 | 一 | 157 | 一 |
Основные внешние присоединительные размеры J41/541/941H/W/Y PN10.0MPa
| DN(mm) | L | D | D1 | D2 | D6 | b | f | f2 | Z-φd | Руководство | Электричество | Do | Электрический устройство |
WT(kg) | |
| Руководство | Электричество | ||||||||||||||
| 10 | 170 | 100 | 70 | 40 | 一 | 20 | 2 | 4 | 4-φ14 | 198 | 一 | 120 | 一 | 6 | 一 |
| 15 | 170 | 105 | 75 | 55 | 一 | 20 | 2 | 4 | 4-φ14 | 202 | 一 | 140 | 一 | 11 | 一 |
| 20 | 190 | 125 | 90 | 68 | 一 | 22 | 2 | 4 | 4-φ18 | 228 | 一 | 160 | 一 | 13.2 | - |
| 25 | 210 | 135 | 100 | 78 | 一 | 24 | 2 | 4 | 4-φ18 | 250 | 一 | 180 | 一 | 14 | 一 |
| 32 | 230 | 150 | 110 | 82 | 一 | 24 | 2 | 4 | 4-φ23 | 326 | 一 | 220 | 一 | 15 | 一 |
| 40 | 260 | 165 | 125 | 95 | 一 | 26 | 3 | 4 | 4-φ23 | 359 | - | 240 | 一 | 29 | 一 |
| 50 | 300 | 195 | 145 | 112 | 88 | 28 | 3 | 4 | 4-φ25 | 414 | 710 | 280 | DZW10 | 49 | 82 |
| 65 | 340 | 220 | 170 | 138 | 110 | 32 | 3 | 4 | 8-φ25 | 434 | 750 | 320 | DZW15 | 65 | 104 |
| 80 | 380 | 230 | 180 | 148 | 121 | 34 | 3 | 4 | 8-φ25 | 547 | 785 | 400 | DZW30 | 95 | 138 |
| 100 | 430 | 265 | 210 | 172 | 150 | 38 | 3 | 4.5 | 8-φ30 | 621 | 837 | 450 | DZW45 | 115 | 243 |
| 125 | 500 | 315 | 250 | 210 | 一 | 42 | 3 | 4.5 | 8-φ34 | 732 | 一 | 450 | 一 | 149 | |
| 150 | 550 | 350 | 290 | 250 | 260 | 46 | 3 | 4.5 | 12-φ34 | 840 | 一 | 500 | 一 | 310 | - |
Основные внешние присоединительные размеры J41/541/941H/W/Y PN16.0MPa
| DN(mm) | L | D | D1 | D2 | D6 | b | f | f2 | Z-φd | Руководство | Электричество | Do | Электрический устройство |
WT(kg) | |
| Руководство | Электричество | ||||||||||||||
| 15 | 170 | 110 | 75 | 55 | 一 | 24 | 2 | 4 | 4-φ18 | 148 | 一 | 140 | 一 | 12.2 | 一 |
| 20 | 190 | 130 | 90 | 62 | - | 26 | 2 | 4 | 4-φ23 | 156 | 一 | 160 | 一 | 15 | - |
| 25 | 210 | 140 | 100 | 72 | 一 | 28 | 2 | 4 | 4-φ23 | 125 | 一 | 180 | 一 | 17 | 一 |
| 32 | 230 | 165 | 115 | 85 | 一 | 30 | 2 | 4 | 4-φ25 | 200 | 一 | 200 | - | 21.4 | 一 |
| 40 | 260 | 175 | 125 | 92 | 一 | 32 | 3 | 4 | 4-φ27 | 231 | 一 | 240 | 一 | 32 | 一 |
| 50 | 300 | 215 | 165 | 132 | 88 | 36 | 3 | 4 | 4-φ25 | 262 | 一 | 250 | 一 | 52 | 一 |
| 65 | 340 | 245 | 190 | 152 | 110 | 44 | 3 | 4 | 8-φ30 | 303 | 一 | 320 | 一 | 69 | 一 |
| 80 | 380 | 260 | 205 | 168 | 121 | 46 | 3 | 4 | 8-φ30 | 341 | 一 | 400 | 一 | 98 | 一 |
| 100 | 430 | 300 | 240 | 200 | 150 | 48 | 3 | 4.5 | 8-φ34 | 485 | 一 | 450 | 一 | 119 | 一 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
