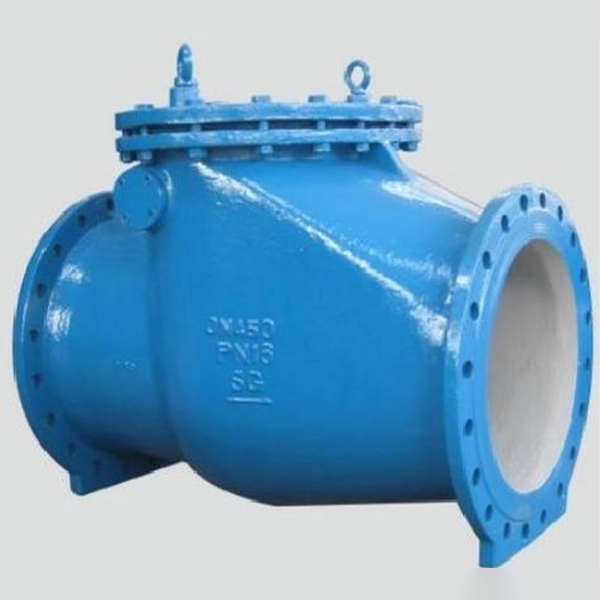

Чугунный поворотный обратный клапан
Чугунный поворотный обратный клапан
Описание
маркер
Чугунный поворотный обратный клапан
Материал основных частей
| Название детали | Материал | |||
| H44T-10/10Q | H44H-10/10Q | H44X-10/10Q | H44W-10/10Q | |
| Кузов/капот/диск | Чугун | Чугун | Чугун | Чугун |
| Коромысло | Чугун | Чугун | Чугун | Чугун |
| Уплотнительное кольцо | Медный сплав | Нержавеющая сталь | Резина | 一 |
| Вал коромысла | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь |
Основные технические параметры
| Модель | H44T-10/10Q | H⁴4H-10/10Q | H44X-10/10Q | H44W-10/10Q |
| Номинальное давление (PN) | 10 | 10 | 10 | 10 |
| Испытание на герметичность (МПа) | 1.1 | 1.1 | 1.1 | 1.1 |
| Испытание оболочки (МПа) | 1.5 | 1.5 | 1.5 | 1.5 |
| Применяемая температура (≤℃) | 200 | 100 | 80 | 100 |
| Применяемая среда | Пар/вода | вода | вода | масла |

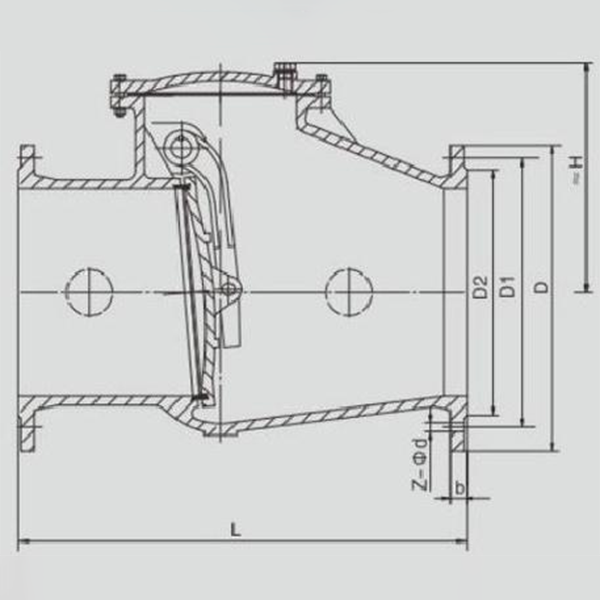

Основные внешние присоединительные размеры
| DN | L | D | D1 | D2 | Z-Φd | ≈H | ||||||||
| GB | BS | |||||||||||||
| 50 | 230 | 203 | 165 | 125 | 99 | 4-19 | 137 | |||||||
| 65 | 290 | 216 | 185 | 145 | 118 | 4-19 | 142 | |||||||
| 80 | 310 | 241 | 200 | 160 | 132 | 8-19 | 161 | |||||||
| 100 | 350 | 292 | 220 | 180 | 156 | 8-19 | 178 | |||||||
| 125 | 400 | 330 | 250 | 210 | 184 | 8-19 | 203 | |||||||
| 150 | 480 | 356 | 285 | 240 | 211 | 8-23 | 233 | |||||||
| 200 | 500 | 495 | 340 | 295 | 266 | 8-23 | 262 | |||||||
| 250 | 550 | 622 | 395 | 350 | 319 | 12-23 | 294 | |||||||
| 300 | 620 | 698 | 445 | 400 | 370 | 12-23 | 344 | |||||||
| 350 | 720 | 787 | 505 | 460 | 429 | 16-23 | 392 | |||||||
| 400 | 820 | 914 | 565 | 515 | 480 | 16-28 | 445 | |||||||
| 450 | 880 | 965 | 615 | 565 | 530 | 20-28 | 480 | |||||||
| 500 | 980 | 1067 | 670 | 620 | 582 | 20-28 | 525 | |||||||
| 600 | 1295 | 1219 | 780 | 725 | 682 | 20-31 | 608 | |||||||
