Фунтовая задвижка
Фунтовая задвижка подходит для класса1500~3500Lb, рабочая температура -29 ~ 570 ℃ нефтяной, химической, тепловой электростанции и других условий трубопровода, чтобы отрезать или подключить среду.
Описание
маркер

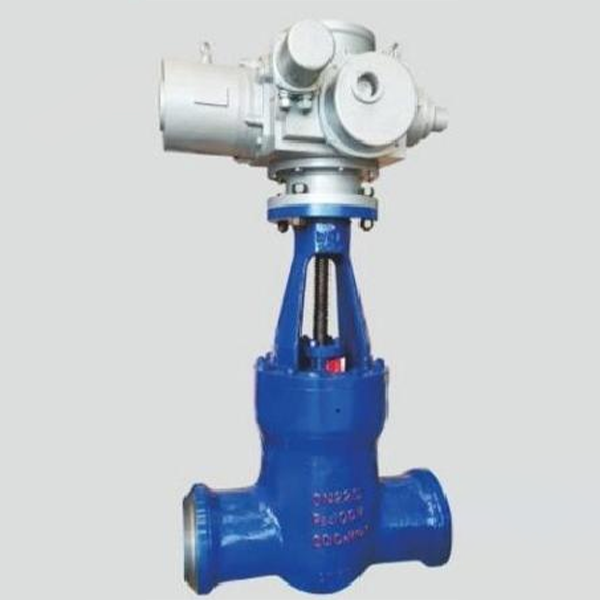

Фунтовая задвижка для электростанции
Использование продукта
Фунтовая задвижка подходит для класса1500~3500Lb, рабочая температура -29 ~ 570 ℃ нефтяной, химической, тепловой электростанции и других условий трубопровода, чтобы отрезать или подключить среду.
Особенности продукта
1. Высокая температура и высокое давление фунта электростанция задвижка принимает передовые канал потока изометрические прямой сквозной структуры, значительно снижая коэффициент сопротивления потока и потери энергии, значительно улучшая срок службы и производительность клапана;
2. Полость клапана с использованием давления самогерметичной структуры уплотнения, хорошая производительность уплотнения.Два конца патрубка имеют сварную конструкцию;
3. Уплотнительная поверхность пластины затвора и седла клапана изготовлена из твердого сплава стеллита на основе кобальта, который имеет хорошую износостойкость, устойчивость к высоким температурам, коррозионную стойкость и устойчивость к потертостям;
4. lb высокой температуры и высокого давления электростанции шток затвора клапана путем отпуска и обработки поверхности азотирования, имеет хорошую коррозионную стойкость и сопротивление царапинам;
5. Структура открывающей и закрывающей части может быть разработана в соответствии с требованиями пользователя в одинарную пластину, двойную пластину, параллельную двойную пластину и другие различные формы;
6. Открытие и закрытие электрической задвижки управляется электрическим устройством, которое оснащено специальным двигателем, редуктором, механизмом управления крутящим моментом, механизмом управления полем, ручным и электрическим механизмом переключения. Электрическое устройство оснащено специальным двигателем, редуктором, механизмом управления крутящим моментом, механизмом работы в полевых условиях, ручным и электрическим механизмом переключения.Помимо местного управления, возможно также дистанционное управление.
Стандарты внедрения
| Спецификация продукта | Спецификация конструкции | Длина конструкции | Сварочные скосы | Испытания и контроль | Давление-температура | |||||||
| JB/T 3595 | GB/T12221 | JB/T 3595 GB/T12224 |
JB/T 3595 E101 | JB/T 3595 | ||||||||
Основные технические характеристики
| Материал оболочки | Применяемая температура ℃ | Применяемая среда | ||||||||||
| ASTMA216 WCB | ≤425 | Пар, вода | ||||||||||
| ASTMA217 WC1 | ≤450 | Пар, вода | ||||||||||
| ASTM A217 WC6 | ≤550 | Пар, вода | ||||||||||
| ASTMA217 WC9 | ≤590 | Пар, вода | ||||||||||
Материалы основных деталей
| Название детали | Класс материала | |||||||||||
| Корпус клапана | WCB | WC1 | WC6 | WC9 | ||||||||
| Пластина клапана | WCB | WC1 | WC6 | WC9 | ||||||||
| Крышка | 25 WCB |
15Cr1Mo1VA WC1 |
12Cr1Mo1VA WC6 |
12Cr1Mo1VA WC9 |
||||||||
| седло клапана | 25 | 15Cr1Mo1VA | 12Cr1Mo1VA | 20Cr1Mo1VA | ||||||||
| Шток | 1Cr17Ni2 | 1Cr17Ni2 | SUGG600 12Cr1Mo1VA |
SUGG600 12Cr1Mo1VA |
||||||||
| Упаковка | NBR/FPM усиленный гибкий графит | |||||||||||
| Кронштейн | WCB | WCB WC1 |
WCB WC6 |
WCB WC9 |
||||||||
| Уплотнительное кольцо | S мягкая сталь (усиленный гибкий графит) | S мягкая сталь | F мягкая сталь | |||||||||
| Гайки штока | 45(ZCuZn25A16Fe3Mn3) | |||||||||||

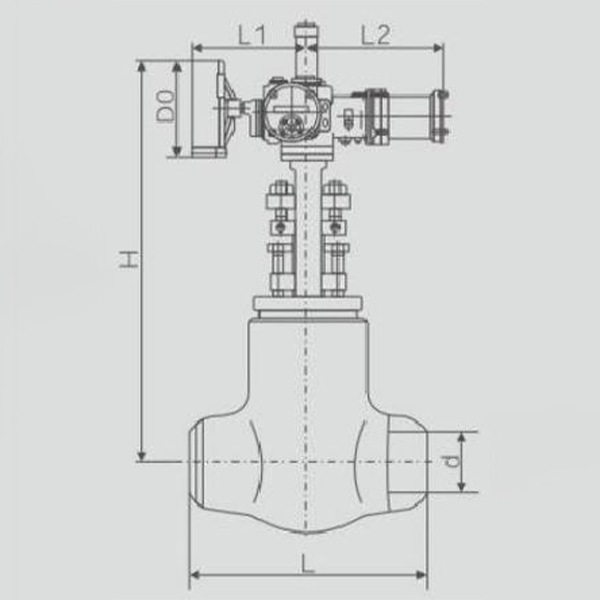

Основная форма и присоединительный размер Z960Y-1500Lb
| NPS(in) | d | L | H | Do | L1 | L2 | Электрическое устройство Electric dewice |
WT(Kg) | |
| 21/2 | 62 | 254 | 520 | 200 | 140 | 243 | SMC-04 | 93 | |
| 3 | 74 | 305 | 523 | 508 | 140 | 243 | SMC-04 | 110 | |
| 4 | 100 | 406 | 599 | 508 | 198 | 281 | SMC-03 | 168 | |
| 599 | 305 | 400 | 555 | SMC-00 | 208 | ||||
| 5 | 103 | 483 | 678 | 508 | 198 | 565 | SMC-03 | 189 | |
| 678 | 305 | 400 | 654 | SMC-00 | 232 | ||||
| 6 | 144 | 559 | 793 | 305 | 410 | 565 | SMC-0 | 358 | |
| 793 | 305 | 420 | 654 | SMC-1 | 444 | ||||
| 8 | 192 | 711 | 813 | 305 | 410 | 668 | SMC-0 | 517 | |
| 813 | 305 | 420 | 654 | SMC-1 | 561 | ||||
| 10 | 239 | 864 | 998 | 457 | 440 | 654 | SMC-2 | 852 | |
| 998 | 305 | 420 | 688 | SMC-1 | 823 | ||||
| 12 | 287 | 991 | 1141 | 305 | 420 | Один | SMC-1 | 1122 | |
| 1156 | 457 | 440 | Один | SMC-2 | 1150 | ||||
| 14 | 315 | 1067 | 1249 | 610 | 690 | Один | SMC-3 | 1760 | |
| 16 | 360 | 1194 | 1351 | 610 | 690 | Один | SMC-3 | 2429 | |
| 18 | 406 | 1346 | 1535 | 610 | 690 | Один | SMC-3 | 2454 | |
| 1540 | 610 | 715 | Один | SMC-4 | 2524 | ||||
Основные внешние присоединительные размеры Z960Y-2000Lb
| NPS(in) | d | L | H | Do | L1 | L2 | Электрическое устройство Electric dewice |
WT(Kg) | |
| 21/2 | 50 | 330 | 540 | 200 | 140 | 243 | SMC-04 | 202 | |
| 3 | 60 | 368 | 558 | 508 | 198 | 332 | SMC-03 | 149 | |
| 4 | 80 | 457 | 654 | 305 | 400 | 555 | SMC-00 | 245 | |
| 5 | 96 | 533 | 780 | 305 | 400 | 555 | SMC-0 | 323 | |
| 780 | 305 | 410 | 565 | SMC-0 | 280 | ||||
| 6 | 118 | 610 | 830 | 305 | 410 | 565 | SMC-0 | 419 | |
| 8 | 148 | 762 | 960 | 305 | 410 | 565 | SMC-0 | 626 | |
| 960 | 305 | 420 | 654 | SMC-1 | 715 | ||||
| 10 | 180 | 914 | 1020 | 305 | 420 | 654 | SMC-1 | 1020 | |
| 1024 | 457 | 440 | 688 | SMC-2 | 1050 | ||||
| 12 | 222 | 1041 | 1150 | 457 | 440 | 688 | SMC-2 | 1320 | |
| 1166 | 610 | 690 | SMC-3 | 1358 | |||||
| 14 | 254 | 1118 | 1230 | 457 | 440 | 688 | SMC-2 | 1810 | |
| 1240 | 610 | 690 | SMC-3 | 1840 | |||||
| 16 | 294 | 1245 | 1330 | 610 | 690 | Один | SMC-3 | 2270 | |
| 1350 | 610 | 715 | SMC-4 | 2300 | |||||
Главный контур Присоединительный размер Z960Y-2500Lb
| NPS(in) | d | L | H | Do | L1 | L2 | Электрическое устройство Electric dewice |
WT(Kg) |
| 21/2 | 52 | 330 | 533 | 508 | 198 | 332 | SWC-03 | 143 |
| 533 | 200 | 140 | 243 | SWC-04 | 116 | |||
| 3 | 62 | 368 | 549 | 508 | 198 | 332 | SWC-03 | 160 |
| 549 | 200 | 140 | 243 | SWC-04 | 134 | |||
| 4 | 87 | 457 | 653 | 508 | 198 | 332 | SWC-03 | 251 |
| 644 | 305 | 140 | 565 | SWC-0 | 294 | |||
| 5 | 86 | 533 | 760 | 305 | 400 | 555 | SWC-00 | 324 |
| 774 | 305 | 400 | 565 | SWC-0 | 341 | |||
| 6 | 131 | 610 | 850 | 305 | 400 | 555 | SWC-00 | 479 |
| 861 | 305 | 410 | 565 | SWC-0 | 564 | |||
| 8 | 179 | 762 | 847 | 305 | 410 | 565 | SWC-0 | 725 |
| 860 | 305 | 420 | 654 | SWC-1 | 750 | |||
| 10 | 223 | 914 | 1031 | 305 | 420 | 654 | SWC-1 | 1152 |
| 1050 | 610 | 690 | SWC-3 | 1220 | ||||
| 12 | 265 | 1041 | 1125 | 457 | 440 | 688 | SWC-2 | 1520 |
| 1149 | 610 | 690 | SWC-3 | 1558 | ||||
| 14 | 292 | 1118 | 1221 | 610 | 690 | Один | SWC-3 | 1869 |
| 16 | 333 | 1245 | 1390 | 610 | 690 | Один | SWC-3 | 2826 |
| 1395 | 610 | 715 | SWC-4 | 3084 |
Основная форма и присоединительный размер Z960Y-3500Lb
| NPS(in) | d | L | H | Do | L1 | L2 | Электрические устройства Electric dewice |
WT(Kg) |
| 3 | 44 | 440 | 620 | 508 | 198 | 332 | SWC-03 | 269 |
| 620 | 305 | 400 | 555 | SWC-00 | 305 | |||
| 4 | 56 | 540 | 721 | 305 | 400 | 555 | SWC-00 | 398 |
| 730 | 305 | 410 | 565 | SWC-0 | 437 | |||
| 5 | 74 | 616 | 796 | 305 | 410 | 565 | SWC-0 | 507 |
| 796 | 305 | 420 | 654 | SWC-1 | 592 | |||
| 6 | 88 | 692 | 857 | 305 | 410 | 565 | SWC-0 | 605 |
| 857 | 305 | 420 | 654 | SWC-1 | 691 | |||
| 8 | 116 | 846 | 1041 | 305 | 420 | 654 | SWC-1 | 1088 |
| 1051 | 457 | 440 | 688 | SWC-2 | 1179 | |||
| 10 | 142 | 1000 | 1197 | 457 | 440 | 688 | SWC-2 | 1700 |
| 1207 | 610 | 690 | SWC-2 | 2031 | ||||
| 12 | 174 | 1124 | 1338 | 610 | 690 | Один | SWC-3 | 2708 |
| 14 | 196 | 1229 | 1455 | 610 | 715 | Один | SWC-4 | 3180 |
| 1440 | 610 | 690 | SWC-3 | 3131 | ||||
| 18 | 252 | 1499 | 1915 | 610 | 715 | - | SWC-4 | 4560 |
