Фланцевый двухэксцентриковый поворотный клапан
Поворотный клапан с мягким уплотнением D342X с эксцентриковым фланцем в основном используется для водоснабжения и водоотведения на гидротехнических сооружениях, электростанциях, в металлургической, бумажной, химической промышленности, при строительстве водоисточников, объектов окружающей среды и т.д. Он особенно подходит для водотоков.
Описание
маркер

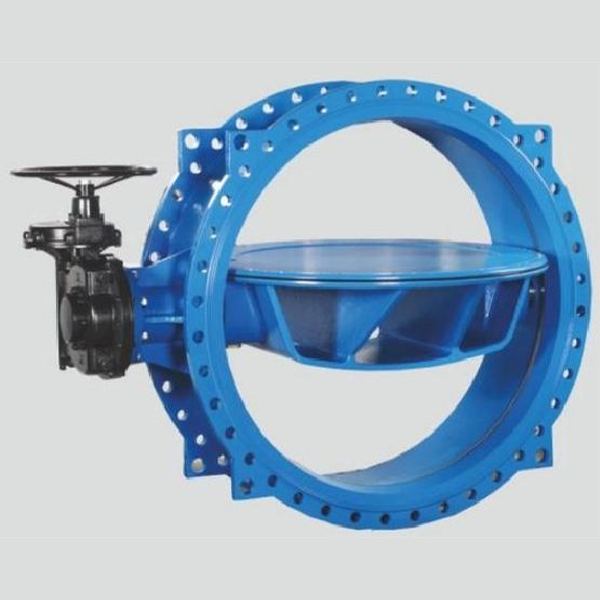

Эксцентриковый фланцевый поворотный клапан с мягким уплотнением
Обзор продукции
Поворотный клапан с мягким уплотнением D342X с эксцентриковым фланцем в основном используется для водоснабжения и водоотведения на гидротехнических сооружениях, электростанциях, в металлургической, бумажной, химической промышленности, при строительстве водоисточников, объектов окружающей среды и т.д. Он особенно подходит для водотоков. Он особенно подходит для использования в качестве регулирующего и перехватывающего оборудования на водных путях.
Характеристики товара
1. Пластина бабочки принимает двойную плоскую ферменную структуру с высокой прочностью и низкой потерей воды;
2. Седло из нержавеющей стали закреплено во внутренней полости корпуса клапана, никогда не отвалится;
3. Уплотнение закреплено на пластине бабочки через нажимную пластину, степень сжатия регулируется, легко заменить;
4. Специальное тангенциальное штифтовое соединение, пластина бабочки и шток клапана могут быть плотно соединены вместе, не будут ослаблены;
5. Осевое положение пластины бабочки регулируется;
6. Бронзовые самосмазывающиеся подшипники без масла для снижения крутящего момента;
7. "V" тип резины, самозатягивающаяся конструкция уплотнения вала;
8. нетоксичная эпоксидная смола с электростатическим напылением;
9. Множество конфигураций привода: червячная передача, электрический, пневматический.
Основные технические параметры
Номинальный диаметр: DN700~DN3000 (28"~120")
Номинальное давление: PN6/10
Рабочая температура: 0℃ ~ 85
Применяемая среда: вода
Стандарт конструкции: GB/T12238
Стандарт фланца: GB/T17241.6
Стандарт верхнего фланца: ISO5211
Длина структуры: GB/T12221
Стандарт испытания: GB/T13927
Материалы основных частей
| Имя | Название материала | Код материала |
| Тело | Дуктильный чугун | QT450-10 |
| Тарелка | Дуктильный чугун | QT450-10 |
| Штанга вала | Нержавеющая сталь | 20Cr13 |
| Седло клапана | Нержавеющая сталь | 0Cr18Ni9 |
| OO-кольцо | Нитриловый каучук | NBR |
| Выдвижной штифт | Нержавеющая сталь | 1Cr17Ni2 |
| Крышка вала | Дуктильный чугун | QT450-10 |
| Подшипник | Бронза | ZCuAl10Fe3 |
| VV-кольцо | Нитриловый каучук | NBR |
| Уплотнительное кольцо | Натуральный каучук | NR |

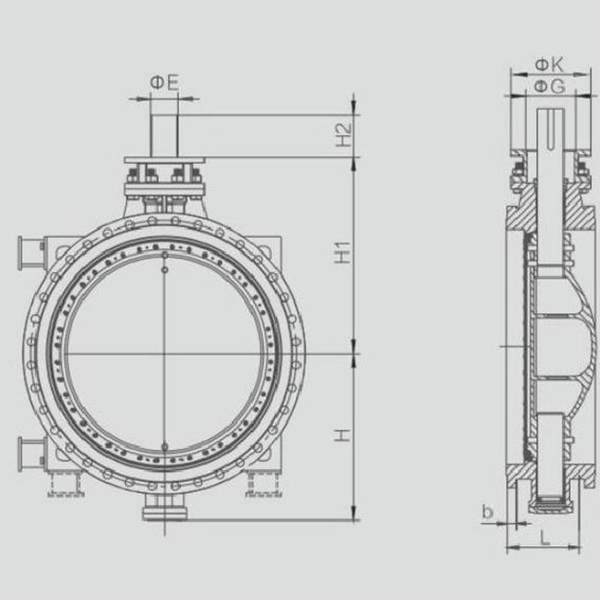

Основные внешние присоединительные размеры Единицы измерения:мм
| DN | L | b | φG | ①K | φE | H | H1 | H2 | |||||
| мм | дюйм | Короткие | Средняя | Длинный | |||||||||
| 700 | 28 | 229 | 292 | 430 | 32.5 | 200 | 300 | 63.35 | 753 | 695 | 143 | ||
| 800 | 32 | 241 | 318 | 470 | 35 | 200 | 300 | 63.35 | 832 | 720 | 143 | ||
| 900 | 36 | 241 | 330 | 510 | 37.5 | 200 | 300 | 75 | 890 | 749 | 143 | ||
| 1000 | 40 | 300 | 410 | 550 | 40 | 200 | 300 | 85 | 1033 | 895 | 155 | ||
| 1200 | 48 | 350 | 470 | 630 | 45 | 230 | 350 | 105 | 1178 | 999 | 232 | ||
| 1400 | 56 | 390 | 530 | 710 | 46 | 260 | 415 | 120 | 1291 | 1124 | 232 | ||
| 1600 | 64 | 440 | 600 | 760 | 49 | 260 | 415 | 140 | 1520 | 1305 | 232 | ||
| 1800 | 72 | 490 | 670 | 870 | 52 | 300 | 475 | 160 | 1624 | 1425 | 280 | ||
| 2000 | 80 | 540 | 760 | 950 | 55 | 300 | 475 | 160 | 1725 | 1580 | 280 | ||
| 2200 | 88 | 一 | 800 | 1000 | 58 | 370 | 560 | 180 | 1825 | 1710 | 300 | ||
| 2400 | 96 | 一 | 850 | 1100 | 62 | 470 | 686 | 220 | 2250 | 1880 | 400 | ||
| 2600 | 104 | 一 | 900 | 1200 | 66 | 470 | 686 | 一 | 2350 | 2010 | 400 | ||
| 2800 | 112 | 一 | 1000 | 一 | 56 | 470 | 686 | 一 | 2345 | 2050 | 400 | ||
| 3000 | 120 | 一 | 1000 | 一 | 60 | 470 | 686 | 一 | 一 | 2300 | 400 | ||
