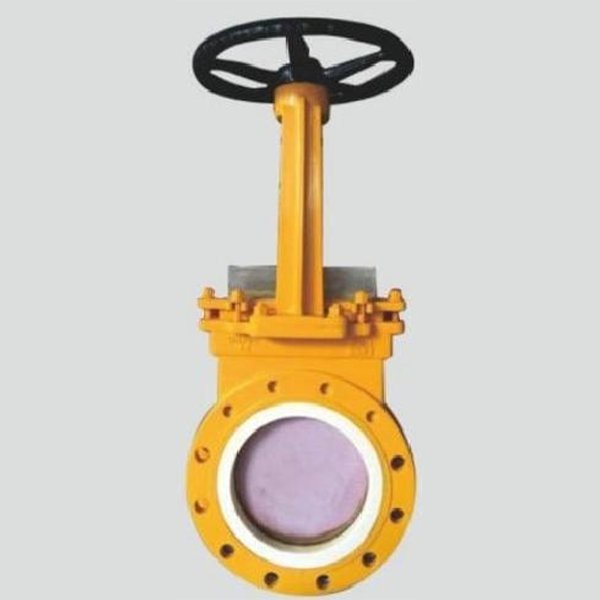

Тонкокерамическая задвижка для разгрузки шлака
PZ73/673TC тонкий керамический шлаковый клапан подходит для частиц высокой твердости, таких как (серая шлаковая вода) и других сред, или мягких частиц, а также коррозионных сред трубопровода для открытия и закрытия. Номинальное давление 1.6MPa, адаптация к температуре ≤ 150 ℃.Уплотнительная поверхность принимает жесткое уплотнение и часть в контакте со средой являются структурными керамическими материалами, его химическая стабильность и твердость чрезвычайно высока.
Описание
маркер
Тонкий керамический шламовый клапан
Применение продукта
Номинальное давление 1.6MPa, адаптация к температуре ≤ 150 ℃.Уплотнительная поверхность принимает жесткое уплотнение и часть в контакте со средой являются структурными керамическими материалами, его химическая стабильность и твердость чрезвычайно высока.
Особенности продукта
1. имеет очень высокую износостойкость, коррозионную стойкость, эрозионную стойкость, и хорошую теплоизоляцию, тепловое расширение мало.
2. клапан материального порта полный поток без препятствий, износостойкость, хорошая герметичность, начать нагрузку небольшой карты золы и золы явление меньше.
3. клапан принимает высококачественные керамические уплотнения с высокой механической прочностью и хорошей износостойкостью, и длительный срок службы.Компактная структура может быть установлена под любым углом.
Стандарт исполнения
| Проектирование и производство | JB/T 8691 | |
| Присоединительный конец Размеры | Длина конструкции | GB/T 12221 |
| Размер фланца | JB/T 79 | |
| Проверка и испытание | JB/T 8691 | |
| Материал | Углеродистая сталь | GB/T 12229 |
| Нержавеющая сталь | GB/T 12230 | |
| Логотип | GB/T 12220 | |
| Наличие | GB/T 12252 | |

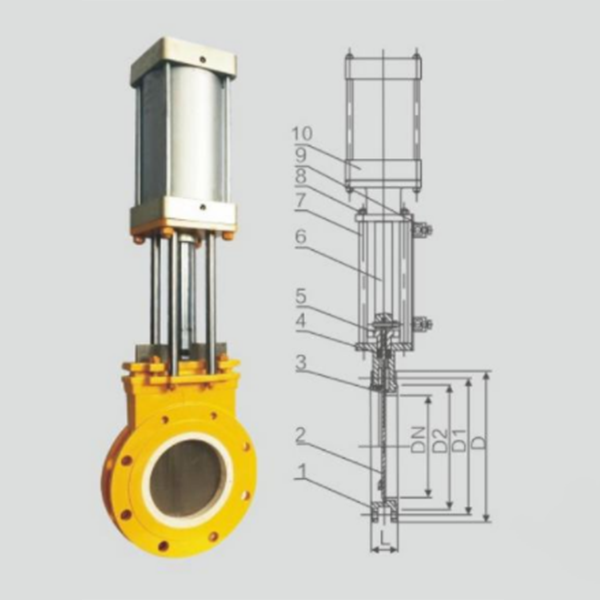

Материалы основной части
| Серийный номер | Название | Материал | Серийный номер | Название | Материал | |||
| 1 | Корпус клапана | WCB | 9 | шток | 20Cr13 | |||
| 2 | Седло клапана | Инженерная керамика | 10 | Кронштейны | WCB | |||
| 3 | Затворная пластина | 304+инженерная керамика | 11 | Гайка штока | T | |||
| 4 | Сальник | PTFE | 12 | Подшипник | Один | |||
| 5 | шпилька с двойной головкой | 35 | 13 | Маховик | HT200 | |||
| 6 | Шайбы | 10 | 14 | Сальник подшипника | 35 | |||
| 7 | Гайки | 25 | 15 | Контргайки маховика | Q235A | |||
| 8 | Сальник сальника | WCB | Один | Один | Один | |||
Основной присоединительный размер контура
| PN(MPa) | DN(mm) | L | D | D1 | D2 | H | N-M | D0 | b | ||||||||||
| PZ73/673TC | |||||||||||||||||||
| 1.6 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 18 | ||||||||||
| 65 | 46 | 180 | 145 | 120 | 295 | 4-M16 | 180 | 18 | |||||||||||
| 80 | 46 | 195 | 160 | 135 | 315 | 8-M16 | 220 | 20 | |||||||||||
| 100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 20 | |||||||||||
| 125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | |||||||||||
| 150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 22 | |||||||||||
| 200 | 60 | 335 | 295 | 265 | 540 | 12-M20 | 360 | 24 | |||||||||||
| 250 | 68 | 405 | 355 | 320 | 630 | 12-M24 | 360 | 26 | |||||||||||
| 300 | 78 | 460 | 410 | 375 | 780 | 12-M24 | 400 | 28 | |||||||||||
| 350 | 78 | 520 | 470 | 435 | 885 | 16-M24 | 400 | 30 | |||||||||||
| 400 | 102 | 580 | 525 | 485 | 990 | 16-M27 | 400 | 32 | |||||||||||
| 450 | 114 | 640 | 585 | 545 | 1100 | 20-M27 | 530 | 40 | |||||||||||
| 500 | 127 | 705 | 650 | 608 | 1200 | 20-M30 | 530 | 44 | |||||||||||
| 600 | 154 | 840 | 770 | 718 | 1450 | 20-M33 | 600 | 54 | |||||||||||
Примечание: Размер фланца в данной таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
