Регулируемый шаровой кран с V-образным фланцем
V-образный отсекатель между шаровым сердечником и металлическим седлом клапана имеет эффект сдвига, особенно для содержащих волокна, мелкие твердые частицы, суспензию и другие среды.
Описание
маркер

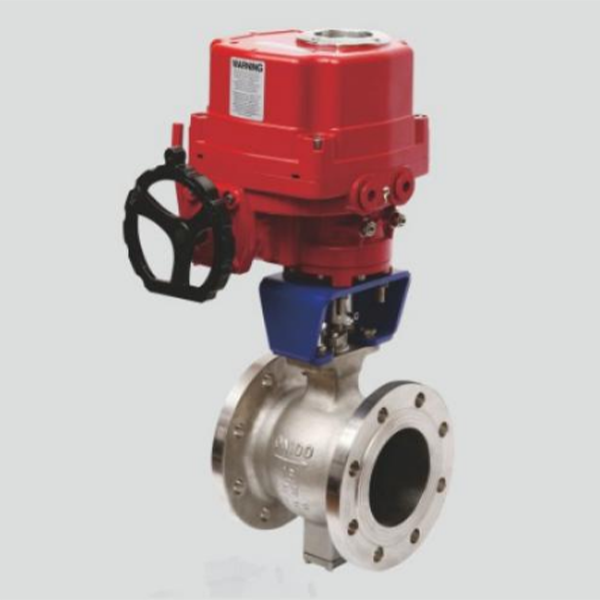

Регулирующий шаровой кран с V-образным фланцем
Характеристики товара
1. V-образный отсекатель между шаровым сердечником и металлическим седлом клапана имеет эффект сдвига, особенно для содержащих волокна, мелкие твердые частицы, суспензию и другие среды;
2. червячная передача привода V отсечки шаровой клапан также имеет возможность регулировать и надежное позиционирование, характеристики потока для приблизительного процента, регулируемый диапазон;
3. использование пластинчатой пружины подвижной структуры седла, седло клапана и сфера не будут производить заклинивание или отсоединение и другие проблемы, надежное уплотнение, длительный срок службы.
Стандарты внедрения
| Основа конструкции | Соединительный фланец | Длина конструкции | Тестирование и инспекция | |||||||||||
| GB/T12237、API608 | HG/T20592 | GB/T12221 | GB/T13927、ISO5208 | |||||||||||

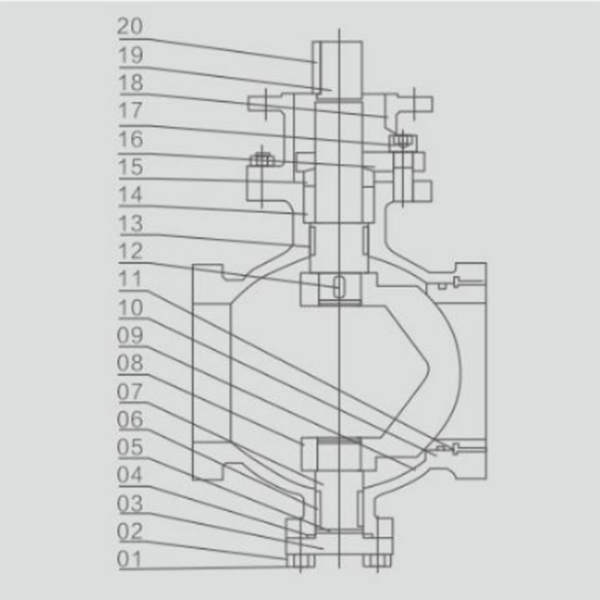

Материалы основных частей
| Нет. |
Стандарты материалов запчасти Название |
номер детали | Нет. |
Стандарты материалов запчасти Название |
класс материала | |||||||||
| Углеродистая сталь | Нержавеющая сталь | Углеродистая сталь | Нержавеющая сталь | |||||||||||
| GB | API | GB | API | GB | API | GB | API | |||||||
| 01 | Двойные шпильки | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 11 | Седла клапанов | 20Cr13 Азотирование |
A276-410 Азотирование |
1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti Азотирование |
F304/F316/ F304L/F316L Азотирование |
|||
| 02 | Гайка | 45 | A194-2H | 0Cr18Ni | A194-8M | 12 | Шариковый ключ | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 03 | Нижняя крышка | 25 | A105 | 1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti |
F304/F316/ F304L/F316L |
13 | Подшипник верхнего штока | PTFE;PPL | PTFE;PPL | PTFE;PPL | PTFE;PPL | |||
| 04 | Шайбы | Витон; ПТФЭ; металл с графитом | 14 | Сальник штока | Графит | |||||||||
| 05 | Упорный подшипник | Металлический зажим PTFE | 15 | Сжимное кольцо сальника | 20Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti |
F304/F316/ F304L/ F316L |
||||||
| 06 | Подшипник нижнего штока | Металлический зажим PTFE | 16 | Сальник сальника | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
||||||
| 07 | Нижний шток | 20Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti |
F304/F316/ F304LF316L |
17 | Винты | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | |||
| 08 | Шарик | ZG1Cr18Ni9Ti
Азотирование |
CF8 Азотирование |
192M82P Азотирование |
F304/F316/ F304L/F316L Азотирование |
18 | Кронштейн | WCB | WCB | WCB | WCB | |||
| 09 | Корпус клапана | WCB | A216-WCB | ZG1Cr18Ni9T ZG1Cr18Ni 12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
19 | Верхний шток | 20Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni 12Mo2Ti |
F304/F316/ F304L/ F316L |
|||
| 10 | Уплотнительное кольцо седла | фторэластомер | фторэластомер | фторэластомер | фторэластомер | 20 | Ключ | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | |||
Основные внешние присоединительные размеры VQ47/647/947F/H/Y PN1.6 MPa
| DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |||
| L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 533 | 660 | |||
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |||

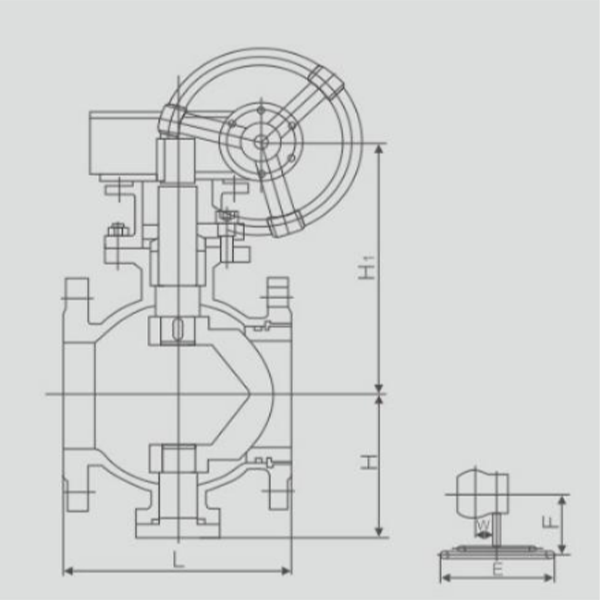

| ручное управление | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 | ||
| E | 一 | 一 | 一 | 一 | 一 | 116 | 116 | 171 | 257 | 257 | ||||
| F | 一 | 一 | 一 | 一 | 一 | 一 | 350 | 350 | 400 | 400 | 400 | |||
| W | 230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |||
| WT(kg) | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 864 | 1600 | |||

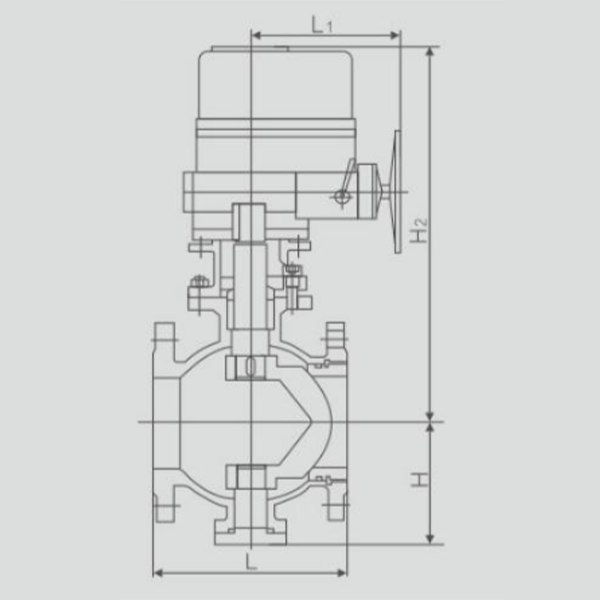

| электрический привод | H2 | 一 | 一 | 一 | 一 | 一 | 554 | 600 | 652 | 760 | 830 | 940 | ||
| L1 | 一 | 一 | 一 | 一 | 一 | 235 | 235 | 235 | 259 | 400 | 410 | |||

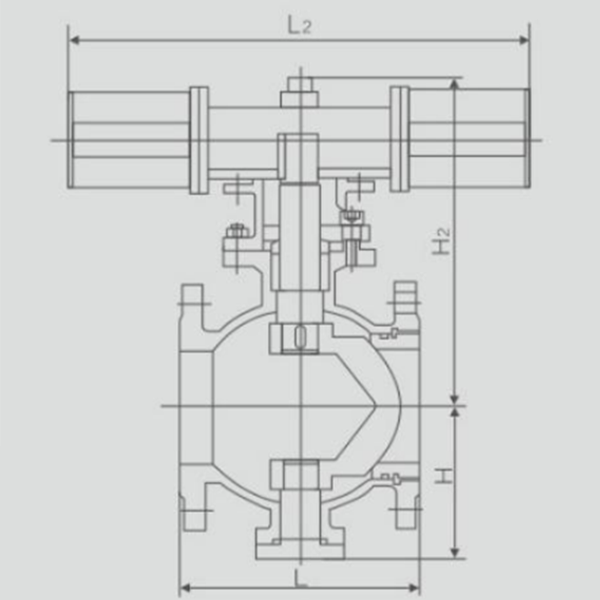

| Пневматический | H3 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1393 | 1538 | ||
| L2 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1360 | 1360 | |||
Основные внешние присоединительные размеры VQ47/647/947F/H/Y PN2.5 MPa
| DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |||
| L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 533 | 660 | |||
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |||
| ручное управление | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 | ||
| E | 一 | 一 | - | 一 | 一 | 一 | 116 | 116 | 171 | 257 | 257 | |||
| F | 一 | 一 | 一 | 一 | 一 | 一 | 350 | 350 | 420 | 400 | 400 | |||
| W | 230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |||
| WT(kg) | 15 | 24 | 30 | 55 | 87 | 118 | 255 | 370 | 533 | 1030 | 2100 | |||
| электрический привод | H2 | 一 | 一 | - | 一 | 一 | 235 | 235 | 400 | 400 | 410 | 420 | ||
| L1 | 一 | 一 | 一 | 一 | 一 | 74 | 350 | 350 | 420 | 400 | 400 | |||
| Пневматический | H3 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1002 | 1059 | 1205 | 1295 | ||
| L2 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 2840 | |||
