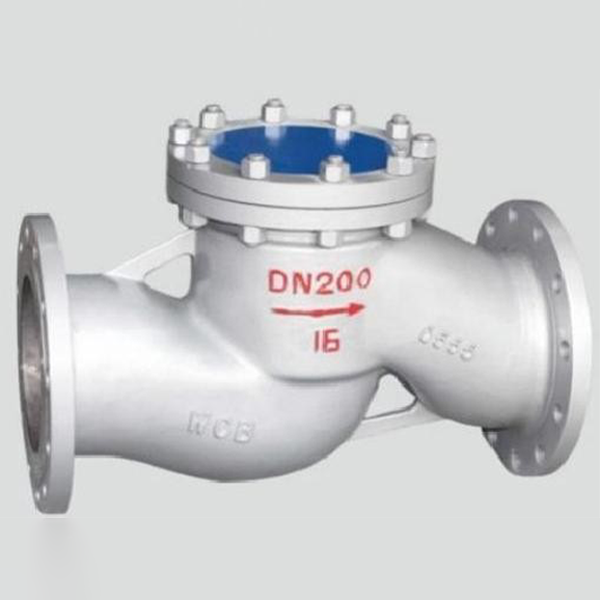

Национальный стандарт подъемный обратный клапан подходит для номинального давления PN1.6-16.0MPa, рабочая температура -46 ~ 550 ℃ нефтяной, химической, фармацевтической, удобрений, электроэнергетики и других условий работы трубопровода. Предотвращает обратный поток среды.
Использование продукта
Национальный стандарт подъемный обратный клапан подходит для номинального давления PN1.6-16.0MPa, рабочая температура -46 ~ 550 ℃ нефтяной, химической, фармацевтической, удобрений, электроэнергетики и других условий работы трубопровода. Предотвращает обратный поток среды.
Характеристики товара
1. структура продукта разумна, надежное уплотнение, отличная производительность, красивая модель;
2. клапан клапана, седло клапана уплотнительной поверхности наплавки Co основе цементированного карбида, износостойкие, коррозионностойкие, анти-царапины производительность хороша, длительный срок службы;
3. материалы деталей и фланца, размер прокладки может быть основан на фактических условиях работы или требованиях пользователя для разумного выбора для удовлетворения различных инженерных потребностей.
Основные технические характеристики
Стандарт проектирования | GB/T 12235 | |||||||||||
Давление-температура | GB/T 12224 | |||||||||||
Лицевая сторона | GB/T 12221 | |||||||||||
Присоединительный фланец | GB/T 9113、JB/T 79、HG/T 20592 | |||||||||||
Испытание и инспекция | GB/T 26480、GB/T 13927 | |||||||||||
Испытательное давление (МПа) | Нормальное давление | PN1.6 | PN2.5 | PN4.0 | PN6.4 | PN10.0 | ||||||
Испытание оболочки | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | |||||||
Уплотнение под высоким давлением | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | |||||||
Уплотнение низкого давления | 0.6 |
Материалы основных частей
No. | Название детали | Углеродистая сталь | Нержавеющая сталь | Легированная сталь | Криогенная сталь | |||||||
1 | Корпус | WCB | CF8 | WC6 | LCB | |||||||
2 | Диск | WCB | CF8 | WC6 | LCB | |||||||
3 | Прокладка | Гибкий графит+SS304 | Гибкий графит+SS304 | Гибкий графит+SS304 | Гибкий графит+SS304 | |||||||
4 | Бобышка | WCB | CF8 | WC6 | LCB | |||||||
5 | Шпилька | 35CrMoA | 0Cr18Ni9(304) | 35CrMoA | 35CrMoA | |||||||
6 | Паз | 45# | 0Cr18Ni9(304) | 35CrMoA | 35CrMoA | |||||||
7 | Пружина | 60Si2Mn | 0Cr18Ni9(304) | 0Cr18Ni9(304) | 0Cr18Ni9(304) |

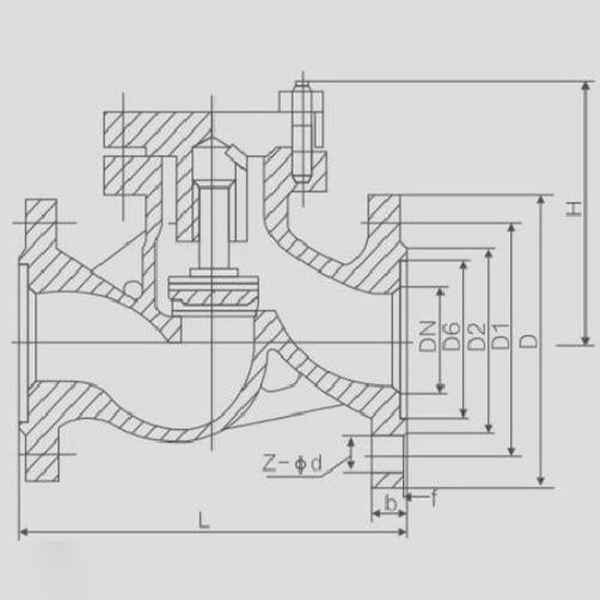

Основные внешние присоединительные размеры H41H/W/Y PN1.6MPa
DN(mm) | L | D | D1 | D2 | b-f | Z-φd | H | WT(kg) | ||
15 | 130 | 95 | 65 | 45 | 14-2 | 4-φ14 | 77 | 3 | ||
20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 77 | 4 | ||
25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 80 | 5 | ||
32 | 180 | 135 | 100 | 78 | 16-2 | 4-φ18 | 85 | 7 | ||
40 | 200 | 145 | 110 | 85 | 16-3 | 4-φ18 | 95 | 9 | ||
50 | 230 | 160 | 125 | 100 | 16-3 | 4-φ18 | 105 | 10 | ||
65 | 290 | 180 | 145 | 120 | 18-3 | 4-φ18 | 120 | 20 | ||
80 | 310 | 195 | 160 | 135 | 20-3 | 8-φ18 | 130 | 30 | ||
100 | 350 | 215 | 180 | 155 | 20-3 | 8-φ18 | 140 | 39 | ||
125 | 400 | 245 | 210 | 185 | 22-3 | 8-φ18 | 155 | 50 | ||
150 | 480 | 280 | 240 | 210 | 24-3 | 8-φ23 | 180 | 70 | ||
200 | 600 | 335 | 295 | 265 | 26-3 | 12-φ23 | 215 | 161 |
Основные внешние присоединительные размеры H41HW/Y PN2.5MPa
15 | 130 | 95 | 65 | 45 | 16-2 | 4-φ14 | 100 | 3.4 | ||
20 | 150 | 105 | 75 | 55 | 16-2 | 4-φ14 | 105 | 5 | ||
25 | 160 | 115 | 85 | 65 | 16-2 | 4-φ14 | 120 | 5.7 | ||
32 | 180 | 135 | 100 | 78 | 18-2 | 4-φ18 | 130 | 9.1 | ||
40 | 200 | 145 | 110 | 85 | 18-3 | 4-φ18 | 135 | 11.8 | ||
50 | 230 | 160 | 125 | 100 | 20-3 | 4-φ18 | 149 | 14.4 | ||
65 | 290 | 180 | 145 | 120 | 22-3 | 8-φ18 | 160 | 23 | ||
80 | 310 | 195 | 160 | 135 | 22-3 | 8-φ18 | 169 | 30 | ||
100 | 350 | 230 | 190 | 160 | 24-3 | 8-φ23 | 194 | 44 | ||
125 | 400 | 270 | 220 | 188 | 28-3 | 8-φ25 | 222 | 65 | ||
150 | 480 | 300 | 250 | 218 | 30-3 | 8-φ25 | 255 | 99 | ||
200 | 600 | 360 | 310 | 278 | 34-3 | 12-φ25 | 305 | 190 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
Основные внешние присоединительные размеры H41H/W/Y PN4.0MPa
DN(mm) | L | D | D1 | D2 | D6 | b-f | Z-φd | H | WT(kg) | ||
15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-φ14 | 100 | 4 | ||
20 | 150 | 105 | 75 | 55 | 51 | 16-2 | 4-φ14 | 105 | 5.5 | ||
25 | 160 | 115 | 85 | 65 | 58 | 16-2 | 4-φ14 | 120 | 6 | ||
32 | 180 | 135 | 100 | 78 | 66 | 18-2 | 4-φ18 | 130 | 12 | ||
40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-φ18 | 135 | 14 | ||
50 | 230 | 160 | 125 | 100 | 88 | 20-3 | 4-φ18 | 149 | 18 | ||
65 | 290 | 180 | 145 | 120 | 110 | 22-3 | 8-φ18 | 160 | 27 | ||
80 | 310 | 195 | 160 | 135 | 121 | 22-3 | 8-φ18 | 169 | 36 | ||
100 | 350 | 230 | 190 | 160 | 150 | 24-3 | 8-φ23 | 194 | 50 | ||
125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 8-φ25 | 225 | 75 | ||
150 | 480 | 300 | 250 | 218 | 204 | 30-3 | 8-φ25 | 255 | 119 | ||
200 | 600 | 375 | 320 | 282 | 260 | 38-3 | 12-φ30 | 305 | 217 |
Основные внешние присоединительные размеры H41H/W/Y PN6.4MPa
DN(mm) | L | D | D1 | D2 | D6 | b-f | Z-φd | H | WT(kg) | ||
15 | 170 | 105 | 75 | 55 | 40 | 18-2 | 4-φ14 | 100 | 7 | ||
20 | 190 | 125 | 90 | 68 | 51 | 20-2 | 4-φ18 | 110 | 11 | ||
25 | 210 | 135 | 100 | 78 | 58 | 22-2 | 4-φ18 | 125 | 13 | ||
32 | 230 | 150 | 110 | 82 | 66 | 24-2 | 4-φ23 | 140 | 14 | ||
40 | 260 | 165 | 125 | 95 | 76 | 24-3 | 4-φ23 | 168 | 20 | ||
50 | 300 | 175 | 135 | 105 | 88 | 26-3 | 4-φ23 | 170 | 23 | ||
65 | 340 | 200 | 160 | 130 | 110 | 28-3 | 8-φ23 | 188 | 37 | ||
80 | 380 | 210 | 170 | 140 | 121 | 30-3 | 8-φ23 | 205 | 46 | ||
100 | 430 | 250 | 200 | 168 | 150 | 32-3 | 8-φ25 | 230 | 68 | ||
125 | 500 | 295 | 240 | 202 | 176 | 36-3 | 8-φ30 | 265 | 89 | ||
150 | 550 | 340 | 280 | 240 | 204 | 38-3 | 8-φ34 | 312 | 131 | ||
200 | 600 | 405 | 345 | 300 | 260 | 44-3 | 12-φ34 | 353 | 235 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
