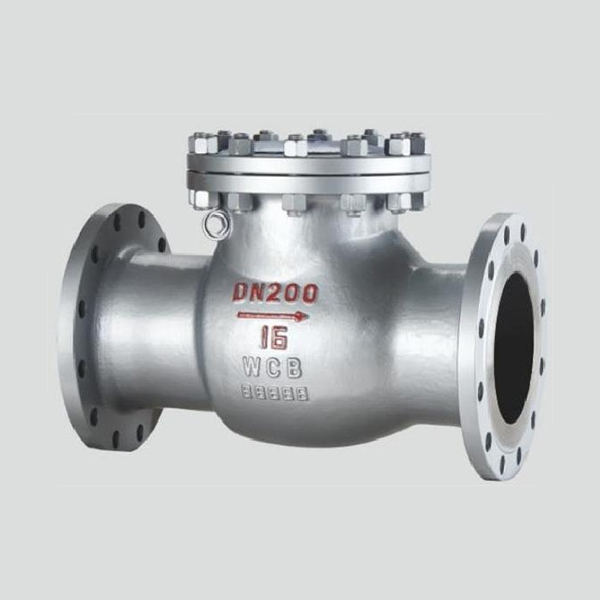

Поворотный обратный клапан подходит для давления PN1.6-42.0MPa, рабочая температура -46 ℃ ~ 570 ℃ нефтяной, химической, фармацевтической, удобрений, энергетической промышленности и других рабочих условиях трубопровода, предотвращая Остановить обратный поток среды.
Использование продукта
Поворотный обратный клапан подходит для давления PN1.6-42.0MPa, рабочая температура -46 ℃ ~ 570 ℃ нефтяной, химической, фармацевтической, удобрений, энергетической промышленности и других рабочих условиях трубопровода, предотвращая Остановить обратный поток среды.
Характеристики товара
1. Продуманная структура, надежное уплотнение, хорошая производительность и красивая модель;
2. Уплотнительная поверхность покрыта твердым сплавом на основе Co, который является износостойким, коррозионностойким, хорошо защищает от царапин и имеет длительный срок службы;
3. Внутренняя структура штифта уменьшает внешнюю точку утечки и надежна в использовании;
4. когда давление ≥ 16.0MPa, полость клапана принимает самогерметичную структуру уплотнения, чем выше давление среды, тем лучше производительность уплотнения;
5. Материал деталей и фланца, размер стыкового сварного конца может быть разумно выбран в соответствии с фактическими условиями работы или требованиями пользователя, чтобы удовлетворить потребности различных проектов.
Основные технические характеристики
Стандарт проектирования | GB/T 12236 | ||||||||||
Давление-температура | GB/T 12224 | ||||||||||
Лицевая сторона | GB/T 12221、GB/T 15188.1 | ||||||||||
Присоединительный фланец | GB/T 9113、JB/T 79、HG/T 20592 | ||||||||||
Торцевое соединение под приварку | GB/T 12224 | ||||||||||
Испытание и инспекция | JB/T 9092 GB/T13927 | ||||||||||
Испытательное давление (МПа) | Нормальное давление | PN1.6 | PN2.5 | PN4.0 | PN6.4 | PN10.0 | PN16.0 | ||||
Испытание оболочки | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | |||||
Уплотнение под высоким давлением | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | |||||
Уплотнение низкого давления | 0.6 |
Материалы основных частей
Название детали | Углеродистая сталь | Нержавеющая сталь | Легированная сталь | Криогенная сталь | ||||||||
Корпус | WCB | CF8 | WC6 | LCB | ||||||||
Сиденье | 25# | 0Cr18Ni9(304) | 0Cr18Ni9(304) | 0Cr18Ni9(304) | ||||||||
Диск | WCB | CF8 | WC6 | LCB | ||||||||
Рокер | WCB | CF8 | WC6 | LCB | ||||||||
Штифт | 1Cr13 | 0Cr18Ni9(304) | 0Cr18Ni9(304) | 0Cr18Ni9(304) | ||||||||
Соединитель | WCB | CF8 | WC6 | LCB | ||||||||
Прокладка | Гибкий графит+SS304 | Гибкий графит+SS304 | Гибкий графит+SS304 | Гибкий графит+SS304 | ||||||||
Капот | WCB | CF8 | WC6 | LCB | ||||||||
Шпилька | 35CrMoA | 0Cr18Ni9(304) | 35CrMoA | 35CrMoA | ||||||||
Гайка | 45# | 0Cr18Ni9(304) | 35CrMoA | 35CrMoA |

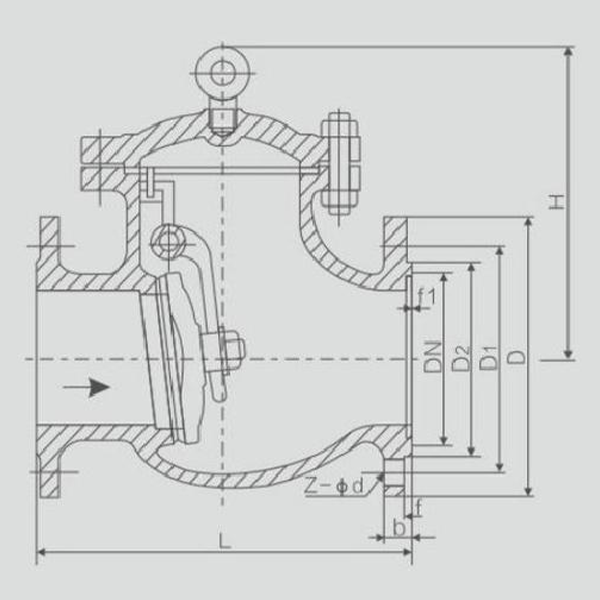

Основные внешние присоединительные размеры H44H/W/Y PN1.6MPa
DN(mm) | L | D | D1 | D2 | b | f | Z-φd | H | WT(kg) | ||
50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 135 | 21 | ||
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 142 | 28 | ||
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 165 | 38 | ||
100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 180 | 58 | ||
125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | 210 | 92 | ||
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 233 | 130 | ||
200 | 550 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 304 | 210 | ||
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 348 | 294 | ||
300 | 750 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 390 | 367 | ||
350 | 850 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 430 | 410 | ||
400 | 950 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 468 | 461 | ||
500 | 1150 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 525 | 850 |
H44H/W/Y PN2.5MPa
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 160 | 22 | ||
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 175 | 29 | ||
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 185 | 38 | ||
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 220 | 61 | ||
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 248 | 96 | ||
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 276 | 132 | ||
200 | 550 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 350 | 213 | ||
250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 410 | 297 | ||
300 | 750 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 430 | 372 | ||
350 | 850 | 550 | 490 | 448 | 44 | 4 | 16-φ34 | 518 | 415 | ||
400 | 950 | 610 | 550 | 505 | 48 | 4 | 16-φ34 | 560 | 480 | ||
500 | 1150 | 730 | 660 | 610 | 52 | 4 | 20-φ36 | 618 | 920 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
Основные внешние присоединительные размеры H44H/W/Y PN4.0MPa
DN(mm) | L | D | D1 | D2 | D6 | b | f | F1 | Z-φd | H | WT(kg) | ||
50 | 230 | 160 | 125 | 100 | 99 | 20 | 3 | 4 | 4-φ18 | 169 | 22 | ||
65 | 290 | 180 | 145 | 120 | 118 | 22 | 3 | 4 | 8-φ18 | 173 | 29 | ||
80 | 310 | 195 | 160 | 135 | 132 | 22 | 3 | 4 | 8-φ18 | 185 | 38 | ||
100 | 350 | 230 | 190 | 160 | 156 | 24 | 3 | 4.5 | 8-φ23 | 220 | 61 | ||
125 | 400 | 270 | 220 | 188 | 184 | 28 | 3 | 4.5 | 8-φ25 | 248 | 96 | ||
150 | 480 | 300 | 250 | 218 | 211 | 30 | 3 | 4.5 | 8-φ25 | 270 | 132 | ||
200 | 550 | 375 | 320 | 282 | 284 | 38 | 3 | 4.5 | 12-φ30 | 342 | 213 | ||
250 | 650 | 445 | 385 | 345 | 345 | 42 | 3 | 4.5 | 12-φ34 | 401 | 297 | ||
300 | 750 | 510 | 450 | 408 | 409 | 46 | 4 | 4.5 | 16-φ34 | 423 | 372 | ||
350 | 850 | 570 | 510 | 465 | 465 | 52 | 4 | 5 | 16-φ34 | 455 | 415 | ||
400 | 950 | 655 | 585 | 535 | 535 | 58 | 4 | 5 | 16-φ41 | 510 | 480 |
Основные внешние присоединительные размеры H44HW/Y PN6.4MPa
DN(mm) | L | D | D1 | D2 | D6 | b | f | F1 | Z-φd | H | WT(kg) | ||
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-φ23 | 177 | 27 | ||
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-φ23 | 197 | 37 | ||
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-φ23 | 212 | 57 | ||
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-φ25 | 248 | 89 | ||
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8-φ30 | 296 | 135 | ||
150 | 550 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-φ34 | 380 | 184 | ||
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-φ34 | 385 | 266 | ||
250 | 775 | 470 | 400 | 352 | 313 | 48 | 3 | 4.5 | 12-φ41 | 445 | 396 | ||
300 | 900 | 530 | 460 | 412 | 364 | 54 | 4 | 4.5 | 16-φ41 | 474 | 643 | ||
350 | 1025 | 595 | 525 | 475 | 422 | 60 | 4 | 5 | 16-φ41 | 514 | 815 | ||
400 | 1150 | 670 | 585 | 525 | 474 | 66 | 4 | 5 | 16-φ48 | 616 | 1234 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
