Пневматическая ножевая задвижка
Пневматический ножевой затвор
Описание
маркер

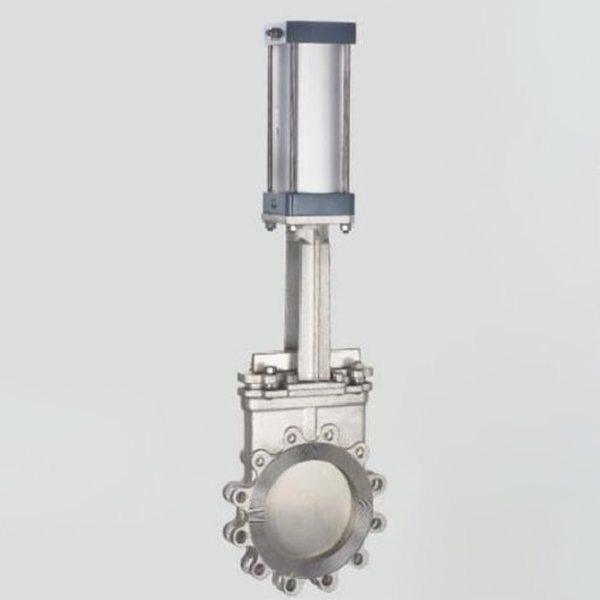

Пневматический ножевой затвор
Стандарт исполнения
| Регулирование проектирования | Длина конструкции | Присоединительный фланец | Испытания и инспекция | ||||||||||||
| JB/T8691 | GB/T12221 | GB/T9113.1 JB/T79 | GB/T13927 | ||||||||||||
Материалы основной части
| Корпус клапана, верхняя крышка | Углеродистая сталь, нержавеющая сталь |
| Диск | нержавеющие стали |
| Стебель | нержавеющие стали |
| Уплотнительное кольцо | Резина, тефлон, нержавеющая сталь, карбид |
Технические характеристики
| Номинальное давление | PN |
| Испытание оболочки | 1.5XPN |
| Испытание на герметичность | 1.1XPN |
| рабочая температура | Резина ≤ 80 ℃ Уплотнение из ПТФЭ ≤ 180 ℃ Твердое уплотнение ≤ 425 ℃ |
| Применяемая среда | Меласса, целлюлоза, сточные воды, угольный шлам, серые, шлаково-водяные смеси |

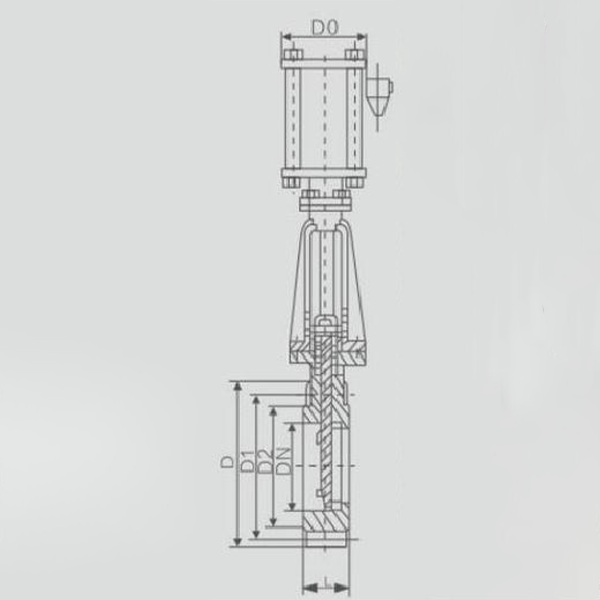

Основные внешние присоединительные размеры
| PN(МПа) | Ду(мм) | L | D | D1 | D2 | H | N-M | D0 | |||||||
| PZ673X-6/10/16 PZ673F-6/10/16 PZ673H-6/10/16 PZ673Y-6/10/16 | |||||||||||||||
| 1.0 | 50 | 48 | 165 | 125 | 102 | 335 | 4-M16 | 180 | |||||||
| 65 | 50 | 185 | 145 | 122 | 363 | 4-M16 | 180 | ||||||||
| 80 | 51 | 200 | 160 | 138 | 395 | 8-M16 | 220 | ||||||||
| 100 | 51 | 220 | 180 | 158 | 465 | 8-M16 | 220 | ||||||||
| 125 | 57 | 250 | 210 | 188 | 530 | 8-M16 | 230 | ||||||||
| 150 | 57 | 285 | 240 | 212 | 630 | 8-M20 | 280 | ||||||||
| 200 | 70 | 340 | 295 | 268 | 750 | 8-M20 | 360 | ||||||||
| 250 | 70 | 395 | 350 | 320 | 900 | 12-M20 | 360 | ||||||||
| 300 | 76 | 445 | 400 | 370 | 1120 | 12-M20 | 400 | ||||||||
| 350 | 76 | 505 | 460 | 430 | 1260 | 16-M20 | 400 | ||||||||
| 400 | 89 | 565 | 515 | 482 | 1450 | 16-M24 | 400 | ||||||||
| 450 | 89 | 615 | 565 | 532 | 1600 | 20-M24 | 530 | ||||||||
| 500 | 114 | 670 | 620 | 585 | 1900 | 20-M24 | 530 | ||||||||
| 600 | 114 | 780 | 725 | 685 | 2300 | 20-M27 | 600 | ||||||||
Примечание: размеры фланцев в этой таблице основаны на стандарте JB/T 79, а конструктивная длина — на стандарте GB/T 12221.
