Однопортовый выпускной клапан

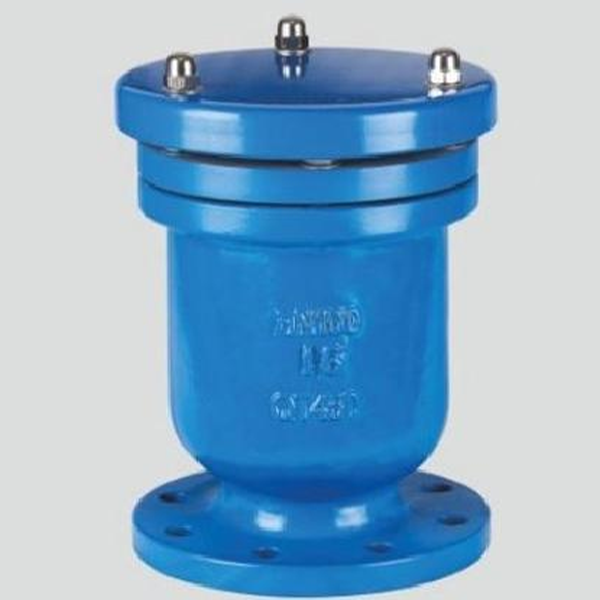

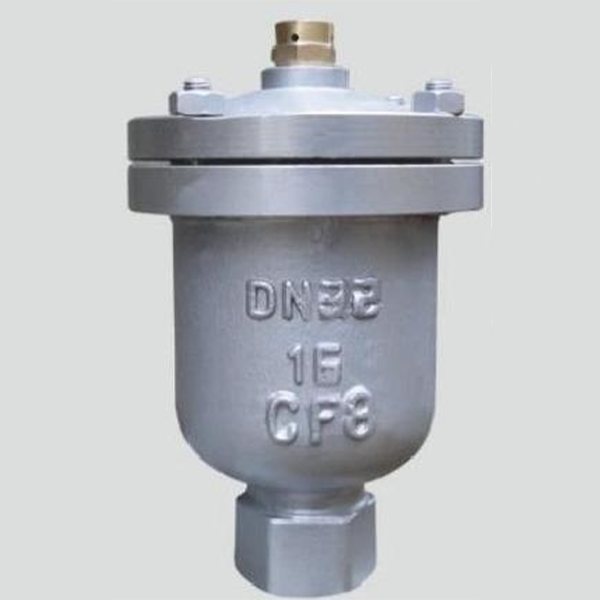

Однопортовый выпускной клапан QB1 в основном состоит из корпуса клапана, верхней крышки, штока клапана, поплавка, выпускного сопла и так далее.
Описание
маркер
Однопортовый выпускной клапан
Обзор продукции
Однопортовый выпускной клапан QB1 в основном состоит из корпуса клапана, верхней крышки, штока клапана, поплавка, выпускного сопла и так далее.Используется в трубопроводах малого диаметра (труба DN50-200), используется в качестве выхлопа трубопровода, чтобы сделать. Трубопровод не будет появляться закрытый воздух, сопротивление воздуха, такие как насос отключения питания в любое время будет отрицательное давление в трубе, автоматическое всасывание может защитить безопасность трубопровода.
Использование продукта
1. Этот клапан подходит для трубопроводов воды и горячей воды с температурой не выше 100℃, чтобы выпустить весь воздух в трубопроводе.
2. При установке двухпортового выпускного клапана, под ним должен быть установлен защитный клапан, шаровой кран (Q41F-16), чтобы избежать осмотра воды.
Технические параметры
| Корпус клапана, крышка клапана | Чугун, нержавеющая сталь, углеродистая сталь | Пилотный проект | |
| Поплавок | Нержавеющая сталь 304, выпускное отверстие Vent Сталь H59 Латунь H59 |
Рабочее давление | 1.0MPa |
| Уплотнительное кольцо | Нитриловый каучук | Давление уплотнения | 1.1MPa |
| Ослабляющие винты | A3 | Силовое давление | 1.5MPa |

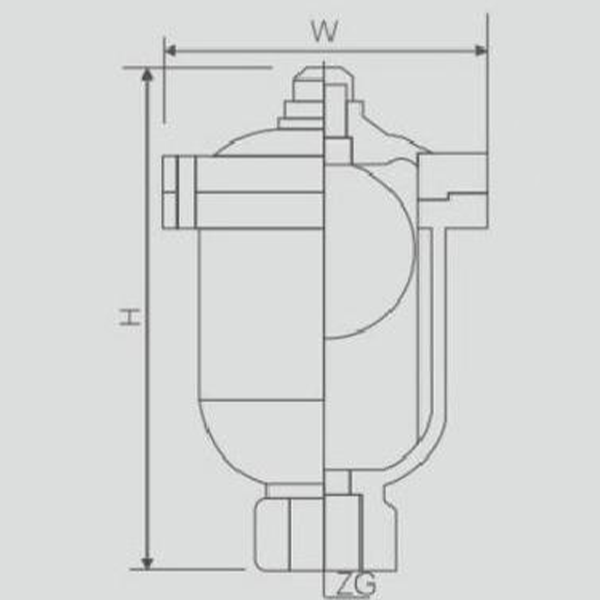

Внешние размеры типа винта
| Номинальный диаметр DN(мм) | ZG | W | H |
| 15 | 1/2" | 135 | 205 |
| 20 | 3/4" | 135 | 205 |
| 25 | 1" | 135 | 205 |
| 40 | 11/2" | 150 | 205 |
| 50 | 2" | 150 | 205 |

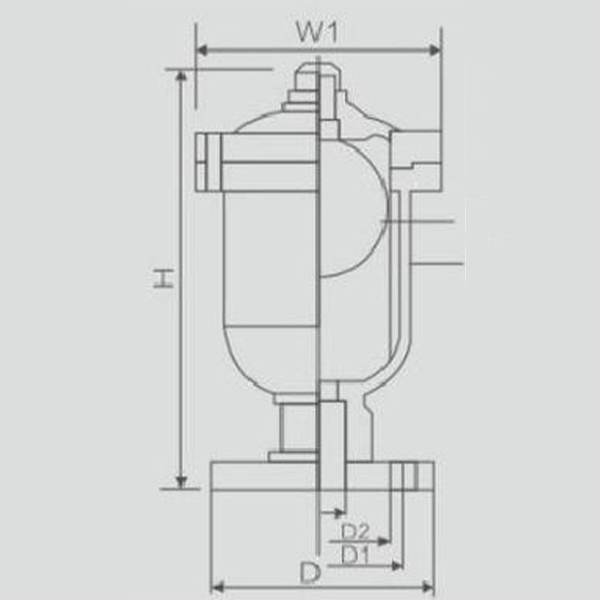

Размер фланца Единицы измерения:мм
| Номинальный диаметр DN(мм) | D | D1 | D2 | W1 | H |
| 15 | 95 | 65 | 45 | 135 | 210 |
| 20 | 105 | 75 | 55 | 135 | 210 |
| 25 | 115 | 85 | 65 | 135 | 210 |
| 40 | 140 | 115 | 80 | 150 | 210 |
| 150 | 160 | 125 | 100 | 150 | 210 |
