Обратный клапан с резиновой пластиной
Резиновый обратный клапан H44×(SFCV) в основном состоит из трех основных частей: корпуса клапана, крышки клапана и резиновой заслонки.Резиновая заслонка изготовлена из стальной пластины, стального стержня и усиленной тренировочной нейлоновой ткани в качестве основы, а внешний слой покрыт резиной.
Описание
маркер
Обратный клапан с резиновой заслонкой
Обзор продукции
Резиновый обратный клапан H44×(SFCV) в основном состоит из трех основных частей: корпуса клапана, крышки клапана и резиновой заслонки.Резиновая заслонка изготовлена из стальной пластины, стального стержня и усиленной тренировочной нейлоновой ткани в качестве основы, а внешний слой покрыт резиной.
Резиновая заслонка изготовлена из стальной пластины, стального стержня и усиленной тренировочной нейлоновой ткани в качестве основы, а внешний слой покрыт резиной.Клапан имеет конструкцию с полной площадью потока, небольшую потерю напора, не легко накапливает мусор, прост в обслуживании и другие характеристики.Клапан в основном применяется в Клапан в основном используется в системе водоснабжения и дренажа, и может быть установлен на выходе водяного насоса для предотвращения обратного потока и гидроудара повреждения насоса.Клапан также может быть установлен на обводной трубе входного патрубка цистерны для предотвращения обратного потока воды из бассейна в систему водоснабжения.
Технические параметры
Номинальный диаметр: 50~600mm
Номинальное давление: 1.0~1.6MPa
Применяемая среда: вода и слабые коррозионные жидкости
Применяемая температура: 0 ~ 80℃
Стандарт фланца: GB/T 17241.6 GB/T9113
Стандарт испытания: GB/T 13927 API598
Типовая схема установки
Материал основных частей
| Название детали | Тело | Капот | Диск |
| Материал | Чугун, литая сталь | Чугун, литая сталь | Сталь + усиленная нейлоновая ткань |

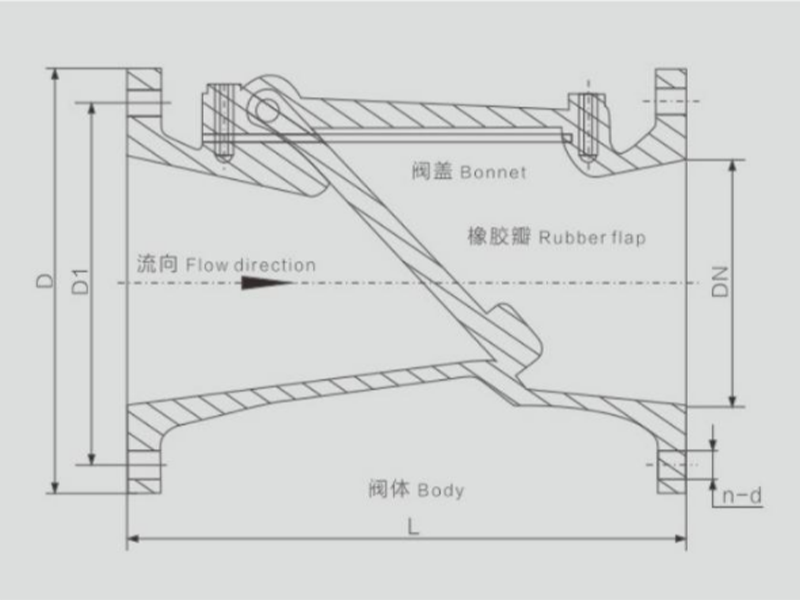

Основные внешние присоединительные размеры Единицы измерения:мм
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||||||
| L | 203 | 216 | 241 | 292 | 356 | 495 | 622 | 698 | 787 | 914 | 978 | 978 | 1295 | ||||||
