Обратный клапан с внутренней резьбой подъемного типа
Винтовые обратные клапаны
Описание
маркер
Винтовые обратные клапаны

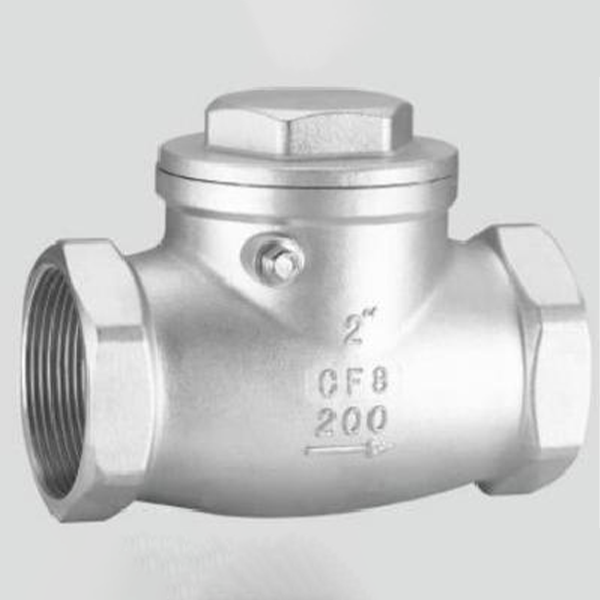

Обратный клапан с внутренней резьбой поворотного типа

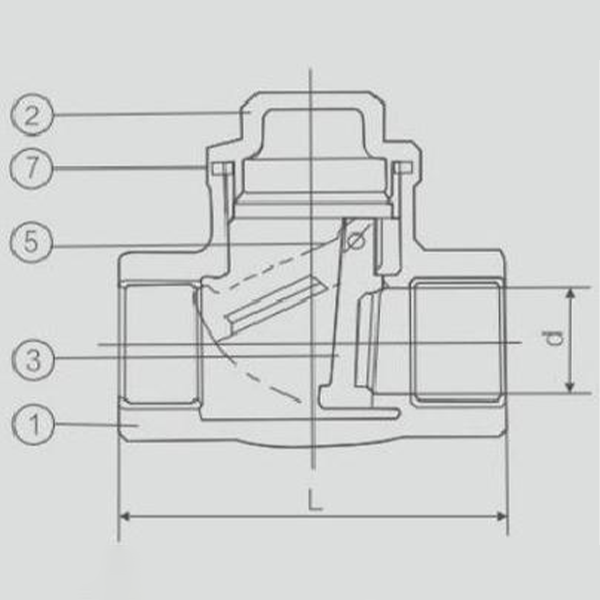

Материалы основных частей
| серийный номерNo. | Детали | Материал |
| 1 | Костюм | ASTM A351 CF8M |
| 2 | Капот | ASTM A351 CF8M |
| 3 | Диск | ASTM A351 CF8M |
| 4 | Болт | S.S.316 |
| 5 | Штырь | S.S.316 |
| 6 | Чешуйка | PTFE |
| 7 | Большие хлопья | PTFE |

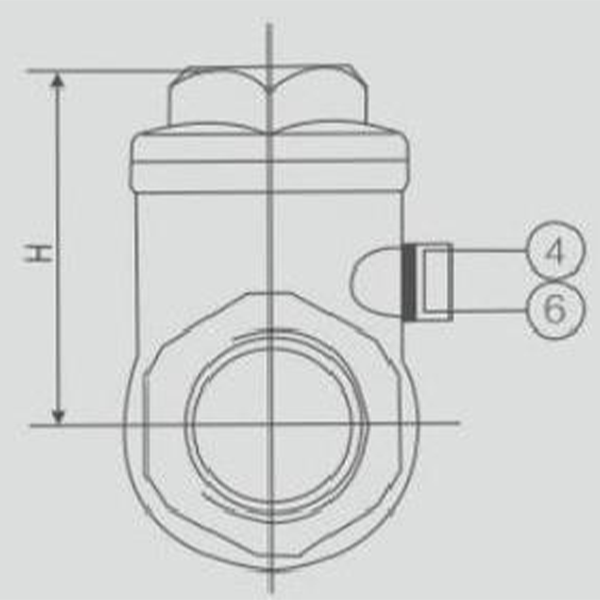

Основные внешние присоединительные размеры H14W-200Lb
| Размер | d | L | H | FACTOR Cv |
| 1/2" | 15 | 70 | 44 | 6.9 |
| 3/4" | 20 | 80 | 53 | 16.3 |
| 1" | 25 | 90 | 58 | 30.0 |
| 11/4" | 32 | 105 | 62 | 49.0 |
| 11/2" | 40 | 120 | 73 | 72.0 |
| 2" | 50 | 140 | 78 | 130.0 |

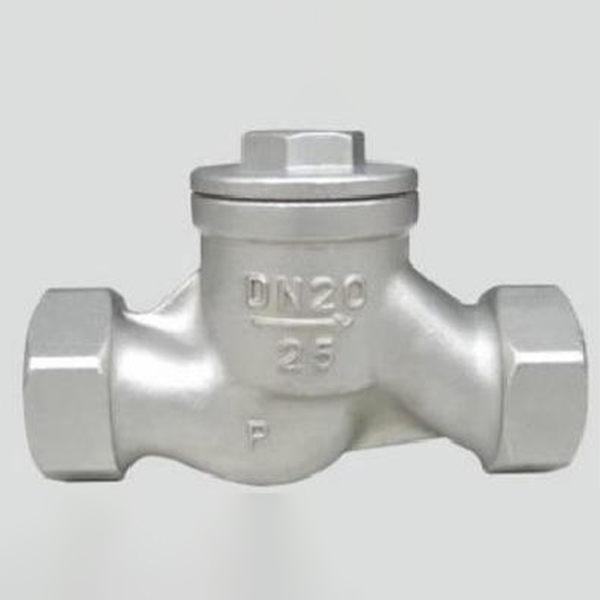

Обратный клапан из нержавеющей стали с проволочной пряжкой

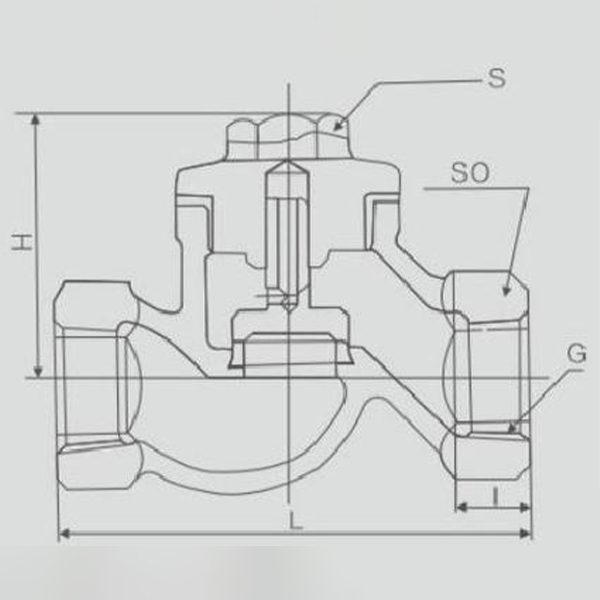

Основные внешние присоединительные размеры H11W-16P
| DN(mm) | G(in) | L | I | S | SO | H |
| 15 | G1/2 | 90 | 14 | 27 | 30 | 60 |
| 20 | G3/4 | 100 | 16 | 27 | 36 | 62 |
| 25 | G1 | 120 | 18 | 30 | 46 | 75 |
| 32 | G114 | 140 | 20 | 36 | 55 | 84 |
| 40 | G11/2 | 170 | 22 | 36 | 60 | 95 |
| 50 | G2 | 200 | 24 | 46 | 75 | 109 |
| 65 | G21/2 | 260 | 26 | 50 | 90 | 128 |
Примечание: Длина структуры в этой таблице соответствует стандарту GB/T 12221.
