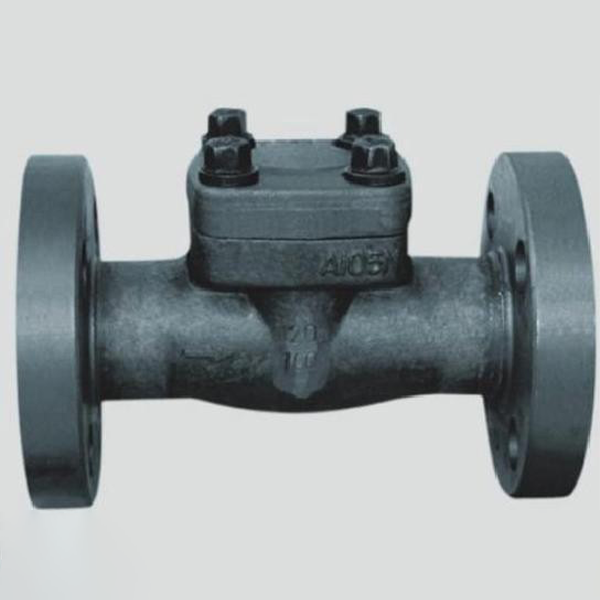

Обратный клапан из кованой стали
Национальный стандарт кованой стали обратный клапан подходит для рабочей температуры -29 ~ 425 ℃ (углеродистая сталь) или -29 ~ 500 ℃ (нержавеющая сталь) трубопровода малого диаметра, используется для отсечения или подключения среды в трубопроводе, выбор различных.
Описание
маркер
Обратный клапан из кованой стали
Использование продукта
Национальный стандарт кованой стали обратный клапан подходит для рабочей температуры -29 ~ 425 ℃ (углеродистая сталь) или -29 ~ 500 ℃ (нержавеющая сталь) трубопровода малого диаметра, используется для отсечения или подключения среды в трубопроводе, выбор различных. Выбор различных материалов, соответственно, может быть применен к воде, пару, нефти, азотной кислоте, уксусной кислоте, окислительным средам, мочевине и другим средам.
Классификация и характеристики
1. Полный или уменьшенный диаметр;
2. Подъемный обратный клапан;
3. Шаровые обратные клапаны;
4. Поворотно-открытый обратный клапан;
5. Встроенная пружина по необходимости;
6. Болтовое соединение, герметичная крышка с обмотанной прокладкой, резьбовое соединение, цельносварное соединение;
7. Герметичная крышка, резьбовое соединение, цельносварная крышка и резьбовое соединение;
8. Подключение самозатягивающейся крышки внутреннего давления;
Встроенное верхнее уплотнительное седло;
9. муфтовый конец соответствует стандарту ASME B16.11.
10. Резьбовой конец (NPT) соответствует ANSI/ASME B1.20.1.
11. Клапан может быть заменен на дроссельный тип, игольчатый тип, шаровой тип.
Стандарты внедрения
| Спецификация продукта | правила планирования | Длина конструкции | Соединительный фланец | Тестирование и инспекция | Давление-температура | |||||||
| JB/T7746 | GB/T 12221 | GB/T9113、JB/T 79 HG/T 20592 |
GB/T 26480 GB/T 13927 |
GB/T 12224 | ||||||||
Основные технические характеристики
| Номинальное давление | Пилотный проект | Испытание на прочность | Испытание на герметичность | Испытание газового уплотнения | Применяемая среда | |||||||
| 1.6 | 2.4 | 1.76 | 0.6 | Вода, масло, Пар, азотная кислота |
||||||||
| 2.5 | 3.8 | 2.76 | ||||||||||
| 4.0 | 6.0 | 4.4 | ||||||||||
| 6.4 | 9.6 | 7.04 | ||||||||||
| 10.0 | 15.0 | 11.0 | ||||||||||
| 16.0 | 24.0 | 17.6 | ||||||||||
Материалы основных частей
| Название детали | Компонентные материалы | |||||||||||
| Кузов, капот | A105 | 1Cr18Ni9Ti | ||||||||||
| Диск | 20Cr13 | 1Cr18Ni9Ti | ||||||||||
| Стебель | 20Cr13 | 1Cr18Ni9Ti | ||||||||||
| Уплотнительное кольцо | 1Cr13+HF | 1Cr18Ni9Ti+STL | ||||||||||
| Прокладка | Гибкий графит | |||||||||||
| Болт | 35/35CrMo | 1Cr18Ni9Ti | ||||||||||
Спецификация приложения
1. Разработка и производство: ASME/ANSIB16.34; API602; JB/T7746
2. Длина конструкции: ASME/ANSIB16.10; GB/T12221 GB/T9113
3. Размер конца фланца: ASME/ANSIB16.5; JB/T82.1~82.2HG/T20592
4. Конструктивные особенности: B.C; пружинный подъемник; поршневой подъемник или поворотный открытый тип
5. Материал корпуса: A105; LF2; F5; F11; F22; F304; F316; F304L; F316L
6. Проверка и тестирование клапана: API598; GB/T13927

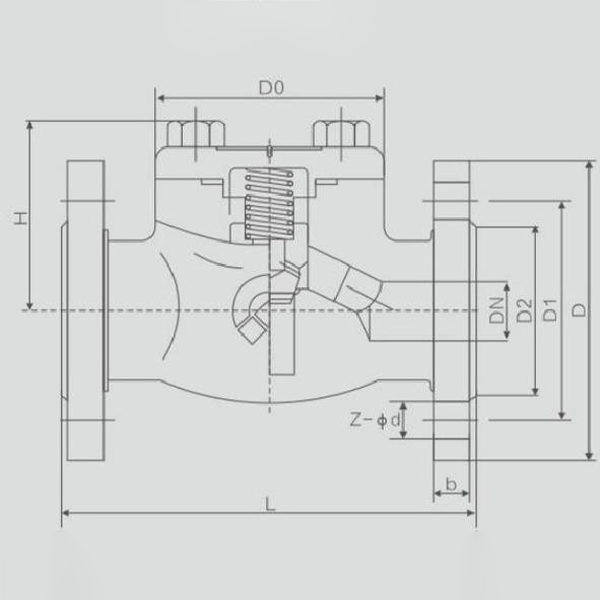

Основные внешние присоединительные размеры PN1.6~10MPa;Calss 150~600Lb
| NPS(in) | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| d(Полное отверстие) | 13 | 18 | 24 | 29 | 36.5 | 46.5 | |
| L | 150Класс | 108 | 117 | 127 | 140 | 165 | 203 |
| 300Класс | 152 | 178 | 216 | 229 | 241 | 267 | |
| 600Класс | 165 | 190 | 216 | 229 | 241 | 292 | |
| PN1.6~4.0 | 130 | 150 | 160 | 180 | 200 | 230 | |
| PN6.4~10.0 | 165 | 190 | 216 | 229 | 241 | 292 | |
| H | тип подъёма
поворотный открытый |
6161
|
7878
|
8484
|
103101
|
118120
|
130133
|
| WT(kg) | 150Класс | 3.4 | 4.4 | 8.2 | 8.9 | 12.0 | 14.3 |
| 300Класс | 3.7 | 4.8 | 8.8 | 9.6 | 13.7 | 17.8 | |
| 600Класс | 4.0 | 5.8 | 9.5 | 10.4 | 15.6 | 24.5 | |
| PN4.0 | 3.5 | 4.6 | 8.5 | 9.2 | 12.8 | 16.1 | |
| PN10.0 | 4.3 | 6.1 | 10.0 | 11.4 | 17.0 | 28.7 | |
Описание: Подъемные обратные клапаны с пружиной выпускаются для горизонтальной или вертикальной установки.Номер модели обозначается добавлением "T" перед номером модели.Пример: TH41H-40.
