Обратный клапан из кованой стали с внутренней резьбой под приварку
Национальный стандарт кованой стали обратный клапан подходит для рабочей температуры -29 ~ 425 ℃ (углеродистая сталь) или -29 ~ 500 ℃ (нержавеющая сталь) трубопровода малого диаметра, используется для отсечения или подключения среды в трубопроводе, выбор различных.
Описание
маркер

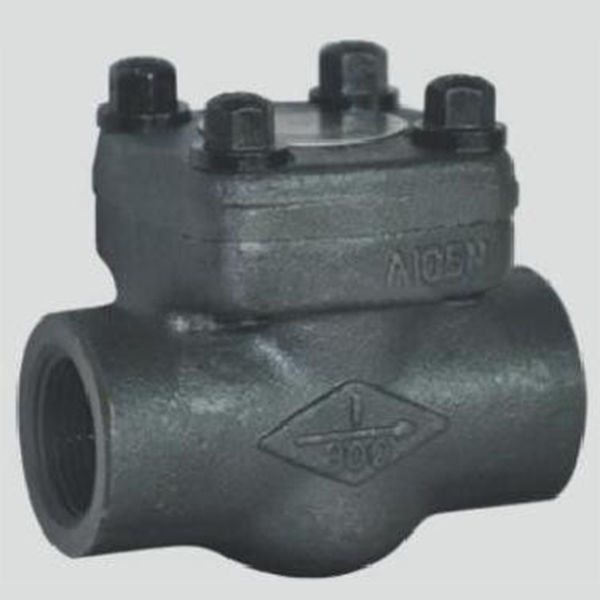

Обратный клапан из кованой стали
Использование продукта
Национальный стандарт кованой стали обратный клапан подходит для рабочей температуры -29 ~ 425 ℃ (углеродистая сталь) или -29 ~ 500 ℃ (нержавеющая сталь) трубопровода малого диаметра, используется для отсечения или подключения среды в трубопроводе, выбор различных. Выбор различных материалов, соответственно, может быть применен к воде, пару, нефти, азотной кислоте, уксусной кислоте, окислительным средам, мочевине и другим средам.
Классификация и характеристики
1. Полный или уменьшенный диаметр;
2. Подъемный обратный клапан;
3. Шаровой обратный клапан;
4. Поворотно-открытый обратный клапан;
5. Встроенная пружина по необходимости;
6. Болтовое соединение, герметичный колпак с прокладкой, резьбовое соединение, полная сварка
Герметичный колпак и резьбовое соединение;
7. Соединение с самозатягивающимся колпаком с внутренним давлением;
8. Встроенное верхнее уплотнительное седло;
9. Муфтовый конец в соответствии с ASME B16.11.
10. Резьбовой конец (NPT) соответствует ANSI/ASME B1.20.1.
11. Клапан может быть изменен на дроссельный тип, игольчатый тип, шаровой тип.
Стандарты внедрения
| Спецификация продукта | правила планирования | Длина конструкции | Соединительный фланец | Тестирование и инспекция | Давление-температура | |||||||
| JB/T7746 | GB/T 12221 | GB/T9113、JB/T 79 HG/T 20592 |
GB/T 26480 GB/T 13927 |
GB/T 12224 | ||||||||
Основные технические характеристики
| Номинальное давление | Пилотный проект | Испытание на прочность | Испытание на герметичность | Испытание газового уплотнения | Применяемая среда | |||||||
| 1.6 | 2.4 | 1.76 | 0.6 | Вода, масло, Пар, азотная кислота |
||||||||
| 2.5 | 3.8 | 2.76 | ||||||||||
| 4.0 | 6.0 | 4.4 | ||||||||||
| 6.4 | 9.6 | 7.04 | ||||||||||
| 10.0 | 15.0 | 11.0 | ||||||||||
| 16.0 | 24.0 | 17.6 | ||||||||||
Материалы основных частей
| Название детали | Материал детали | |||||||||||
| Корпус, капот | A105 | 1Cr18Ni9Ti | ||||||||||
| Диск | 20Cr13 | 1Cr18Ni9Ti | ||||||||||
| Шток | 20Cr13 | 1Cr18Ni9Ti | ||||||||||
| Уплотнительное кольцо | 1Cr13+HF | 1Cr18Ni9Ti+STL | ||||||||||
| Прокладка | Гибкий графит | |||||||||||
| Болт | 35/35CrMo | 1Cr18Ni9Ti | ||||||||||
Спецификация приложения
1. Разработка и производство: ASME/ANSI B16.34; API602; JB/T7746
2. Размер присоединительного конца:
(1) Приварной конец раструба: ASME/ANSIB16.11JB/T1751
(2) Резьбовой конец: ASME/ANSIB1.20.1GB/T7306
3. Конструктивные особенности: B.C или W.C; поворотное открытие или подъем
4. Материал корпуса: A105; LF2; F5; F11; F22; F304; F316; F304L; F316L
5. Проверка и тестирование клапана: API598; GB/T13927

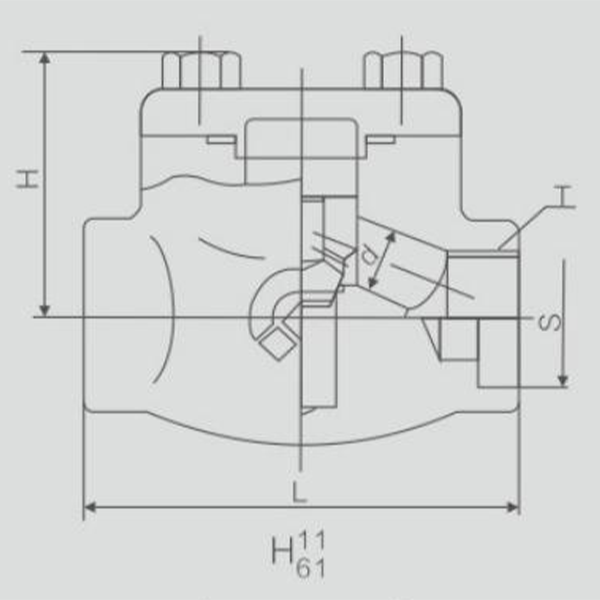

Основные внешние присоединительные размеры PN16.0~25.0 MPa;Calss 900~1500Lb
| NPS(in) | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||||
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | ||||
| d(диаметрFull bore F.P) | 13 | 18 | 24 | 29 | 36.5 | 46.5 | ||||
| L | Тип подъема | 111 | 111 | 130 | 152 | 172 | 220 | |||
| Роторный | 111 | 111 | 120 | 140 | 140 | 162 | ||||
| H | Тип подъема | 79 | 97 | 104 | 120 | 139 | 158 | |||
| Роторный | 79 | 97 | 115 | 133 | 149 | 166 | ||||
| WT(kg) | Тип подъема | 3.4 | 4.8 | 6.9 | 10.7 | 8.8 | 12.3 | |||
| Роторный | 3.6 | 4.3 | 10.7 | 14.6 | 12.6 | 15.5 | ||||

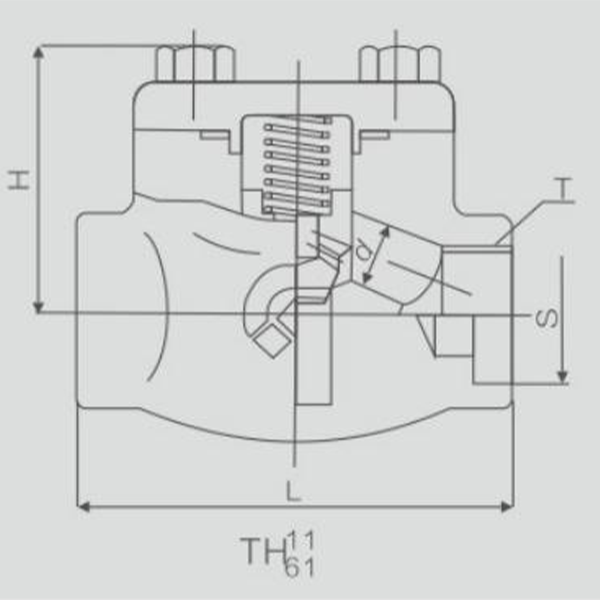

Описание: Пружинные подъемные обратные клапаны выпускаются для горизонтальной или вертикальной установки.Номер модели имеет префикс "T".Пример: TH11H-160.
