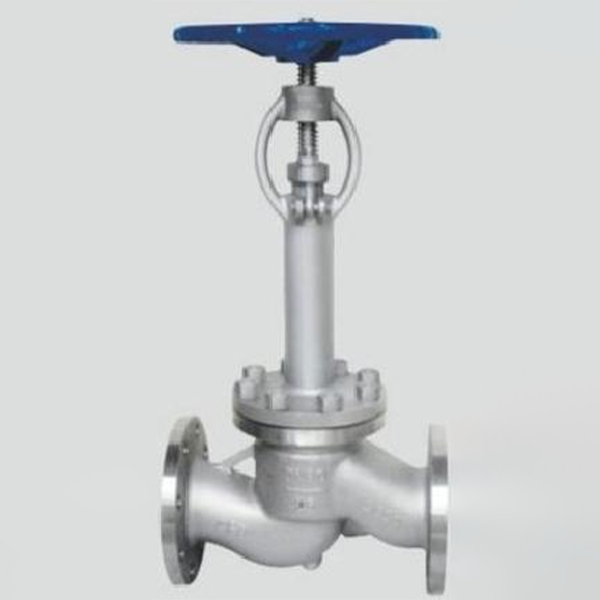

Криогенный разъединительный клапан подходит для системы управления оборудованием для хранения и транспортировки криогенных жидкостей, с гибким переключением и надежным уплотнением, а также может использоваться для системы управления другими криогенными и глубокоохлаждаемыми средами.
Использование продукта
Криогенный разъединительный клапан подходит для системы управления оборудованием для хранения и транспортировки криогенных жидкостей, с гибким переключением и надежным уплотнением, а также может использоваться для системы управления другими криогенными и глубокоохлаждаемыми средами.
Характеристики товара
Стандарты внедрения
Спецификация продукта | правила планирования | Длина конструкции | Соединительный фланец | Тестирование и инспекция | Давление-температура | |||||||||||
JB/T7749、 GB/T24925 |
GB/T12221 | JB/T79、GB/T9113 HG/T20592 |
JB/T9092 GB/T13927 |
GB/T12224 |
Технические характеристики
Номинальное давление PN(МПа) | Испытание на прочность | Испытание на герметичность | Испытание верхнего уплотнения | Испытание газового уплотнения | ||||||||||||
1.6 | 2.4 | 1.8 | 1.8 | 0.4-0.7 | ||||||||||||
2.5 | 3.8 | 2.8 | 2.8 | |||||||||||||
4.0 | 6.0 | 4.4 | 4.4 |
Материалы основных частей
Корпус клапана/крышка/тарелка | Стебель | уплотнительная поверхность | Прокладка | Упаковка | Рабочая температура (℃) | Применяемая среда | ||||||||||
LCB | 1Cr17Ni12 | DTL/DTL | 1Cr13 Гибкий графит Низкотемпературный асбест |
PTFE Тетрафторэтилен пропитанный Асбестовый канат с тетрафторэтиленом Гибкий графит |
-46 | Пропан, пропилен Метанол, этан Газ, жидкий аммиак |
||||||||||
LC1 | -60 | |||||||||||||||
LC2 | -73 | |||||||||||||||
LC3 | 1Cr18Ni9Ti | -101 | ||||||||||||||
LC4 | -115 | |||||||||||||||
LC8 | -196 |

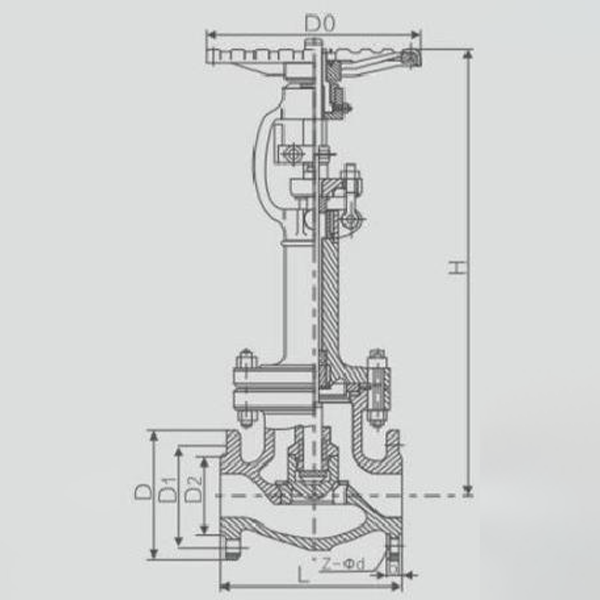

Основные внешние присоединительные размеры DJ41Y-16C/(PN1.6MPa)
DN(mm) | L | D | D1 | D2 | b | Z-φd | Do | H | WT(kg) | |||||||||
-46℃ | -101℃ | -196℃ | ||||||||||||||||
50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 240 | 460 | 480 | 520 | 15 | |||||||
65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 280 | 475 | 505 | 525 | 23 | |||||||
80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 280 | 520 | 550 | 590 | 28 | |||||||
100 | 350 | 215 | 180 | 155 | 22 | 8-φ18 | 320 | 545 | 575 | 615 | 32 | |||||||
125 | 400 | 245 | 210 | 185 | 24 | 8-φ18 | 360 | 590 | 620 | 660 | 88 | |||||||
150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 400 | 650 | 680 | 730 | 98 | |||||||
200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 400 | 850 | 880 | 930 | 155 |
Основные внешние присоединительные размеры DJ41Y-25C/(PN2.5MPa)
DN(mm) | L | D | D1 | D2 | b | Z-φd | Do | H | WT(kg) | |||||||||
-46℃ | -101℃ | -196℃ | ||||||||||||||||
50 | 230 | 160 | 125 | 100 | 20 | 4-φ18 | 240 | 460 | 480 | 520 | 16 | |||||||
65 | 290 | 180 | 145 | 120 | 22 | 8-φ18 | 280 | 475 | 505 | 525 | 23 | |||||||
80 | 310 | 195 | 160 | 135 | 22 | 8-φ18 | 280 | 520 | 550 | 590 | 29 | |||||||
100 | 350 | 230 | 190 | 160 | 24 | 8-φ23 | 320 | 545 | 575 | 615 | 32 | |||||||
125 | 400 | 270 | 220 | 188 | 28 | 8-φ25 | 360 | 590 | 620 | 660 | 90 | |||||||
150 | 480 | 300 | 250 | 218 | 30 | 8-φ25 | 400 | 650 | 680 | 730 | 98 | |||||||
200 | 600 | 360 | 310 | 278 | 34 | 12-φ25 | 400 | 850 | 880 | 930 | 159 |
Основные внешние присоединительные размеры DJ41Y 40C/(PN4 0MPa)
DN(mm) | L | D | D1 | D2 | D6 | b | Z-φd | Do | H | WT(kg) | ||||||||
-46℃ | -101℃ | -196℃ | ||||||||||||||||
50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-φ18 | 240 | 483 | 504 | 546 | 16 | ||||||
65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-φ18 | 280 | 499 | 530 | 551 | 24 | ||||||
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-φ18 | 280 | 546 | 578 | 620 | 30 | ||||||
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-φ23 | 320 | 572 | 604 | 646 | 33 | ||||||
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-φ25 | 360 | 620 | 651 | 693 | 93 | ||||||
150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-φ25 | 400 | 683 | 741 | 767 | 100 | ||||||
200 | 600 | 375 | 320 | 282 | 260 | 38 | 12-φ30 | 400 | 893 | 924 | 977 | 163 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
