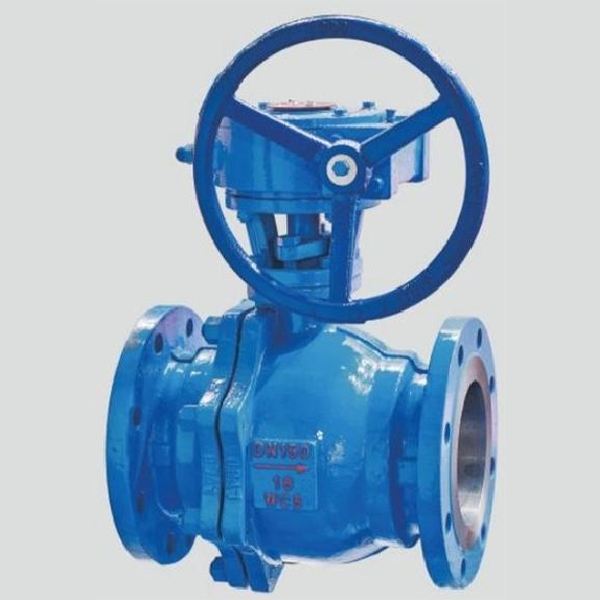

Фланцевые плавающие шаровые краны подходят для использования в нефтяной, газовой, химической, фармацевтической, пищевой, электроэнергетической, водопроводной, металлургической, строительной промышленности.
Использование продукта
Фланцевые плавающие шаровые краны подходят для использования в нефтяной, газовой, химической, фармацевтической, пищевой, электроэнергетической, водопроводной, металлургической, строительной промышленности.
Характеристики товара
1. малое сопротивление жидкости, шаровой кран имеет наименьшее сопротивление жидкости среди всех клапанов, даже если это уменьшенный шаровой кран, его сопротивление жидкости также довольно мало;
2. быстро и легко переключаться, пока шток клапана поворачивается на 90 °, шаровой клапан будет завершать полностью открытое или полностью закрытое действие, легко достичь быстрого открытия и закрытия;
3. хорошая герметичность, седло шарового крана закрыто.
Стандарты внедрения
Спецификация продукта | правила планирования | Длина конструкции | Соединительный фланец | Тестирование и инспекция | Давление-температура | идентификация продукта |
GB/T12237 | GB/T12221 | JB/T 79 | GB/T 13927 | GB/T12224 | GB/T12220 |
Основные технические характеристики
технические характеристики | Номинальное давление (МПа) | |||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | ||
испытательное давление (МПа) |
Испытание на прочность | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
Испытание на герметичность | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | |
пневматическое испытание | 0.6MPa | |||||
Применяемая температура | -196℃~550℃ (Примечание: различные рабочие температуры, использовать различные материалы) | |||||
Применяемая среда | обычные | Вода, пар, нефть, сжиженный нефтяной газ, природный газ и т.д. | ||||
Серостойкий | Природный газ, нефть, содержащая H₂S, CO |
Материалы основных частей
Название детали | Серия из углеродистой стали | Серия из нержавеющей стали | Серия низкотемпературных сталей | Антисерная серия | ||||||||||
Серия из углеродистой стали | Серия из нержавеющей стали | |||||||||||||
Корпус клапана, крышка клапана | A216 WCB |
A351-CF8 CF3 CF3M |
A352 LCBLCC | GB/T 12229 A216WCB |
A351 CF8M CF8M+ENP |
|||||||||
седло клапана | PTFE.RPTFE, спеченное углеродное волокно, металлические и резиновые компоненты | |||||||||||||
сфера | A105+ HCr/ENP |
A351-CF8 CF8M CF3 CF3M |
A352LCB LCC+ENP |
A105+ HCr/ENP |
A351 CF8M+ENP |
|||||||||
пружина | INCONEL 750 | |||||||||||||
шпильки | A193 B7 | A193 B8、B8M | A320L7 | A193 B7M | A193 B8M | |||||||||
Прокладка | Гибкий графит + нержавеющая сталь | |||||||||||||
гайка (женская часть гайки и болта) | A1942H | A1948M | A1944 | A1942HM | A1948M | |||||||||
Стебель | A182F6a | A182F304.316 | A182F6a | A182F304 | A182F316 | |||||||||
Втулка | Мех с подкладкой из PTFE, спеченное углеродное волокно | |||||||||||||
Упаковочное сиденье | A182F6a | A182 F6a | A182 F6a | |||||||||||
Упаковка | Гибкий графит, PTFE | |||||||||||||
Уплотнительная втулка | A216 WCB | A351 CF8 CF8M | A351CF8 | GB/T12229 A351 CF8M |
A351 CF8M | |||||||||
Винт | A193B7 | A193 B8、B8M | A320L7 | A193 B7M | A193 B8M | |||||||||
Размещающая деталь | GB/T 700 Q235A+Zn(Cr) |

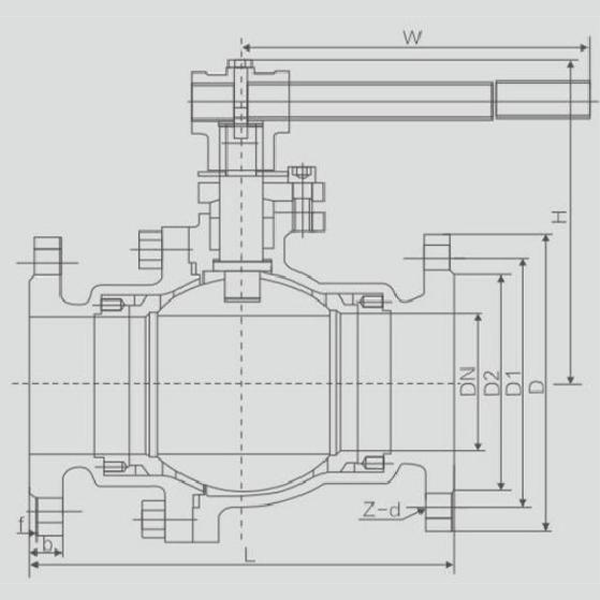

Основные внешние присоединительные размеры Q41/341F PN1.6 MPa
Номинальный диаметр DN (мм) |
L | W | H | D | D1 | D2 | b | f | Z-d | |
Серия 1 | Серия 2 | |||||||||
15 | 108 | 130 | 130 | 59 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 117 | 140 | 130 | 63 | 105 | 75 | 55 | 14 | 2 | 4-φ14 |
25 | 127 | 150 | 160 | 75 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
32 | 140 | 165 | 160 | 85 | 135 | 100 | 78 | 16 | 2 | 4-φ18 |
40 | 165 | 180 | 230 | 95 | 145 | 110 | 85 | 16 | 3 | 4-φ18 |
50 | 178 | 200 | 230 | 107 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
65 | 190 | 220 | 400 | 142 | 180 | 145 | 120 | 18 | 3 | 4-φ18 |
80 | 203 | 250 | 400 | 152 | 195 | 160 | 135 | 20 | 3 | 8-φ18 |
100 | 305 | 280 | 700 | 178 | 215 | 180 | 155 | 20 | 3 | 8-φ18 |
125 | 356 | 320 | 1100 | 252 | 245 | 210 | 185 | 22 | 3 | 8-φ18 |
150 | 394 | 360 | 1100 | 272 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
200 | 457 | 400 | 1500 | 342 | 335 | 295 | 265 | 26 | 3 | 12-φ23 |
250 | 533 | 533 | 一 | 495 | 405 | 355 | 320 | 30 | 3 | 12-φ25 |
300 | 610 | 648 | 一 | 580 | 460 | 410 | 375 | 30 | 4 | 12-φ25 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
Основные внешние присоединительные размеры Q41/341F PN2.5MPa
Номинальный диаметр DN (мм) |
L | W | H | D | D1 | D2 | D6 | b | f | f1 | Z-d | |
ассортимент 1 |
ассортимент 2 |
|||||||||||
15 | 108 | 130 | 130 | 59 | 95 | 65 | 45 | 一 | 16 | 2 | 一 | 4-φ14 |
20 | 117 | 140 | 130 | 63 | 105 | 75 | 55 | 一 | 16 | 2 | 一 | 4-φ14 |
25 | 127 | 150 | 160 | 75 | 115 | 85 | 65 | 一 | 16 | 2 | 一 | 4-φ14 |
32 | 140 | 165 | 160 | 85 | 135 | 100 | 78 | 一 | 18 | 2 | 一 | 4-φ18 |
40 | 165 | 180 | 230 | 95 | 145 | 110 | 85 | 一 | 18 | 3 | 一 | 4-φ18 |
50 | 178 | 200 | 230 | 107 | 160 | 125 | 100 | 一 | 20 | 3 | 一 | 4-φ18 |
65 | 190 | 220 | 400 | 142 | 180 | 145 | 120 | 一 | 22 | 3 | 一 | 8-φ18 |
80 | 203 | 250 | 400 | 152 | 195 | 160 | 135 | 一 | 22 | 3 | 一 | 8-φ18 |
100 | 305 | 280 | 700 | 178 | 230 | 190 | 160 | 一 | 24 | 3 | 一 | 8-φ23 |
125 | 356 | 320 | 1100 | 252 | 270 | 220 | 188 | 一 | 28 | 3 | 一 | 8-φ25 |
150 | 394 | 360 | 1100 | 272 | 300 | 250 | 218 | 一 | 30 | 3 | 一 | 8-φ25 |
200 | 457 | 400 | 1500 | 342 | 360 | 310 | 278 | 一 | 34 | 3 | 一 | 12-φ25 |
250 | 533 | 533 | 一 | 495 | 425 | 370 | 332 | 一 | 36 | 3 | 一 | 12-φ30 |
300 | 610 | 648 | 一 | 580 | 485 | 430 | 390 | 一 | 40 | 2 | 一 | 16-φ30 |
Основные внешние присоединительные размеры Q41/341F PN4.0 MPa
15 | 108 | 130 | 130 | 59 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-φ14 | ||
20 | 117 | 140 | 130 | 63 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-φ14 | ||
25 | 127 | 150 | 160 | 75 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-φ14 | ||
32 | 140 | 165 | 160 | 85 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-φ18 | ||
40 | 165 | 180 | 230 | 95 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-φ18 | ||
50 | 178 | 200 | 230 | 107 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | ||
65 | 190 | 220 | 400 | 142 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | ||
80 | 203 | 250 | 400 | 152 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | ||
100 | 305 | 280 | 700 | 178 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-φ23 | ||
125 | 356 | 320 | 1100 | 252 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-φ25 | ||
150 | 394 | 360 | 1500 | 272 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-φ25 | ||
200 | 457 | 400 | 一 | 398 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-φ30 | ||
250 | 500 | 533 | 一 | 495 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-φ34 | ||
300 | 610 | 648 | 一 | 580 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-φ34 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
Основные внешние присоединительные размеры Q41/341F PN6.4MPa
Номинальный диаметр DN (мм) |
L | D | D1 | D2 | D6 | b | f | f1 | Z-d |
ассортимент1/2 | |||||||||
25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4 | 4-φ18 |
32 | 220 | 150 | 110 | 82 | 66 | 24 | 2 | 4 | 4-φ23 |
40 | 250 | 165 | 125 | 95 | 76 | 24 | 3 | 4 | 4-φ23 |
50 | 280 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-φ23 |
65 | 320 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-φ23 |
80 | 360 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-φ23 |
100 | 432 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-φ25 |
125 | 508 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8-φ30 |
150 | 559 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-φ34 |
200 | 660 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-φ34 |
250 | 787 | 470 | 400 | 352 | 313 | 48 | 3 | 4.5 | 12-φ41 |
300 | 838 | 530 | 460 | 412 | 364 | 54 | 4 | 4.5 | 16-φ41 |
350 | 889 | 595 | 525 | 475 | 422 | 60 | 4 | 4 | 16-φ41 |
400 | 991 | 670 | 585 | 525 | 472 | 66 | 4 | 5 | 16-φ48 |
Основные внешние присоединительные размеры Q41/341F PN10.0 MPa
Номинальный диаметр DN (мм) |
L | D | D1 | D2 | D6 | b | f | f1 | Z-d |
ассортимент1/2 | |||||||||
25 | 210 | 135 | 100 | 78 | 58 | 24 | 2 | 4 | 4-φ18 |
32 | 220 | 150 | 110 | 82 | 66 | 24 | 2 | 4 | 4-φ23 |
40 | 250 | 165 | 125 | 95 | 76 | 26 | 3 | 4 | 4-φ23 |
50 | 280 | 195 | 145 | 112 | 88 | 28 | 3 | 4 | 4-φ25 |
65 | 320 | 220 | 170 | 138 | 110 | 32 | 3 | 4 | 8-φ25 |
80 | 360 | 230 | 180 | 148 | 121 | 34 | 3 | 4 | 8-φ25 |
100 | 432 | 265 | 210 | 172 | 150 | 38 | 3 | 4.5 | 8-φ30 |
125 | 508 | 310 | 250 | 210 | 176 | 42 | 3 | 4.5 | 8-φ34 |
150 | 559 | 350 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12-φ34 |
200 | 660 | 430 | 360 | 312 | 260 | 54 | 3 | 4.5 | 12-φ41 |
250 | 787 | 500 | 430 | 382 | 313 | 60 | 3 | 4.5 | 12-φ41 |
300 | 838 | 585 | 500 | 442 | 364 | 70 | 4 | 4.5 | 16-φ48 |
350 | 889 | 655 | 560 | 498 | 422 | 76 | 4 | 5 | 16-φ54 |
400 | 991 | 715 | 620 | 558 | 474 | 80 | 4 | 5 | 16-φ54 |
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
