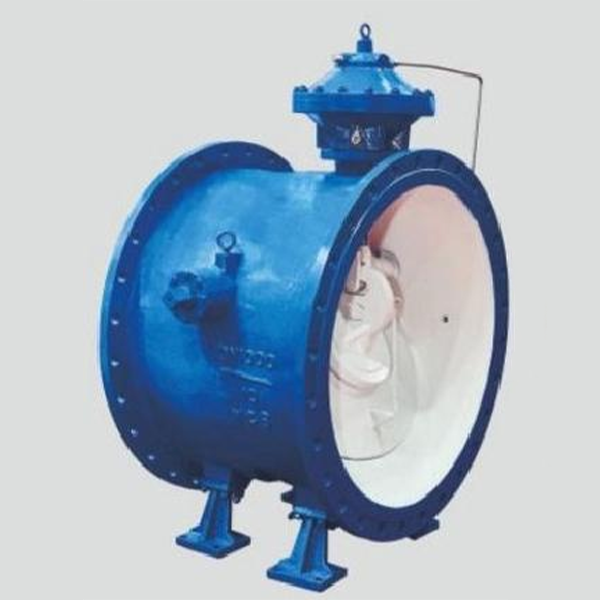

Многофункциональный обратный клапан с микросопротивлением и медленным закрытием
Многофункциональный обратный клапан BF32X с микросопротивлением и медленным закрытием является третьим поколением новых продуктов гидравлических автоматических клапанов, представляет собой новый многофункциональный клапан управления насосом типа “бабочка”.
Описание
маркер
Многофункциональный обратный клапан с микросопротивлением и медленным закрытием
Обзор продукции
Многофункциональный обратный клапан BF32X с микросопротивлением и медленным закрытием является третьим поколением новых продуктов гидравлических автоматических клапанов, представляет собой новый многофункциональный клапан управления насосом типа "бабочка".Благодаря компактной структуре, небольшому объему и малому весу, клапан особенно подходит для трубопроводных систем большого калибра.
Клапан особенно подходит для трубопроводных систем большого диаметра.Он может широко использоваться в электроэнергетике, охране окружающей среды, металлургии, нефтехимической, водной, коммунальной, пищевой и других отраслях промышленности, таких как системы водоснабжения и водоотведения, канализационные насосные станции, химические жидкости и так далее.
Это новый тип контрольного оборудования для насосных станций с новой структурой, стабильной производительностью и надежной работой в стране и за рубежом.
Материал основных частей
| Имя | Материал | Название | Материал |
| Body | Дуктильный чугун | Диафрагма | NBR/нержавеющая сталь |
| Диск | Дуктильный чугун | Уплотнительная поверхность корпуса | Полуферритная высокохромистая стальD507(H)Цементированный карбид STL(Y)A102нержавеющая сталь(R) |
| Клапанный вал | Нержавеющая сталь 20Cr13 | Пара твердых уплотнений | STL(Y)+A102(R) |
| D507(H)+A102(R) |

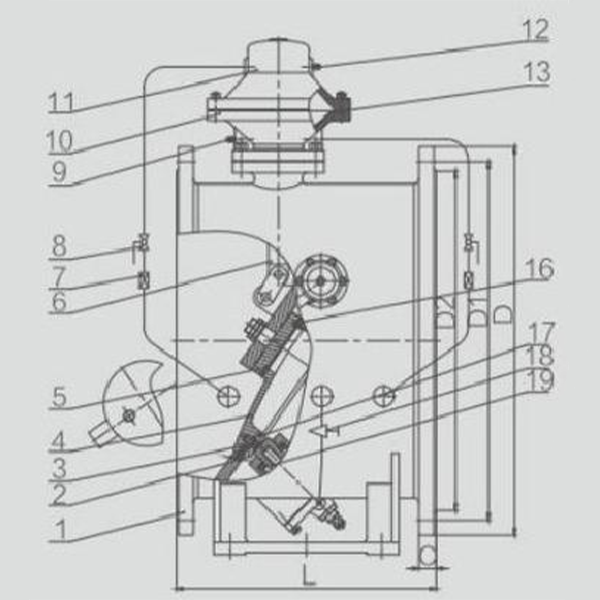

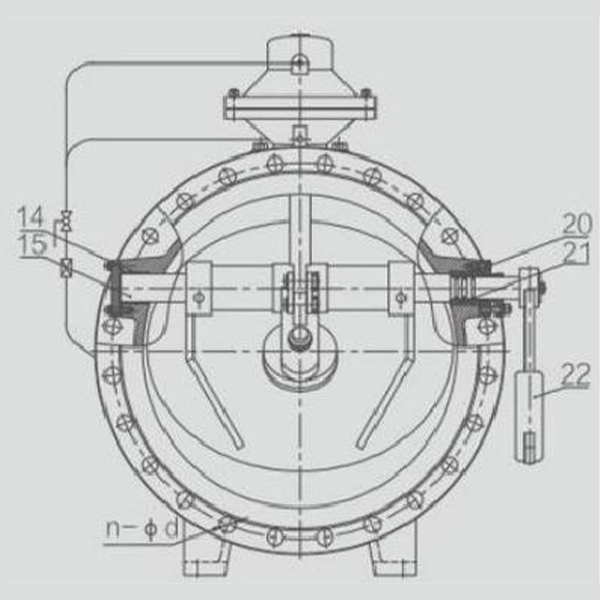

Основные внешние присоединительные размеры Единицы измерения:мм
| DN | L | D | D1 | n-φd | ||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||
| 150 | 210 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
| 200 | 230 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 12-26 |
| 250 | 250 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
| 300 | 356 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 |
| 350 | 381 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
| 400 | 406 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
| 450 | 432 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
| 500 | 457 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
| 600 | 508 | 780 | 840 | 845 | 725 | 770 | 770 | 20-30 | 20-36 | 20-39 |
| 700 | 610 | 895 | 910 | 960 | 840 | 840 | 875 | 24-30 | 24-36 | 24-42 |
| 800 | 660 | 1015 | 1025 | 1085 | 950 | 950 | 990 | 24-33 | 24-39 | 24-48 |
| 900 | 711 | 1115 | 1125 | 1185 | 1050 | 1050 | 1090 | 28-33 | 28-39 | 28-48 |
| 1000 | 811 | 1230 | 1255 | 1320 | 1160 | 1170 | 1210 | 28-36 | 28-42 | 28-55 |
