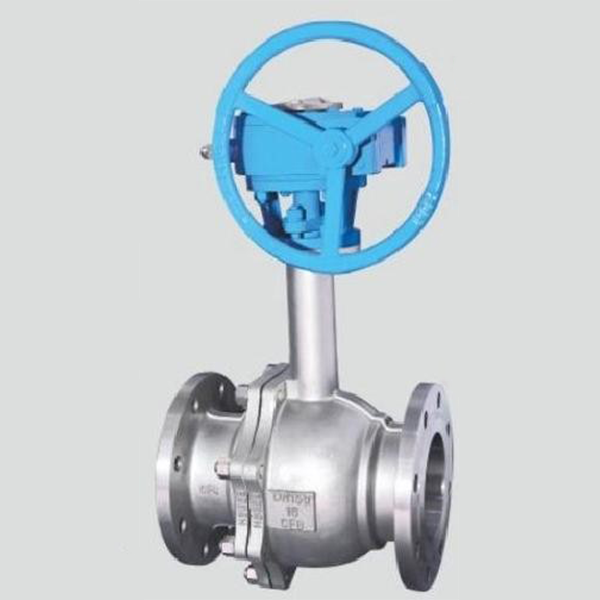

Криогенные шаровые краны в основном применяются для этилена, сжиженного природного газа и других химических устройств, на выходе жидких криогенных сред, таких как этилен, жидкий кислород, жидкий водород и т.д..
Использование продукта
Криогенные шаровые краны в основном применяются для этилена, сжиженного природного газа и других химических устройств, на выходе жидких криогенных сред, таких как этилен, жидкий кислород, жидкий водород и т.д..Этот вид среды является не только легковоспламеняющимся и взрывоопасным, но и при повышении температуры до газификации, газификация происходит с расширением объема в сотни раз.
Характеристики товара
1. Материал несущих частей может выдерживать расширение и сжатие, вызванное изменением температуры среды, а структура уплотнительной части не будет производить постоянную деформацию при изменении температуры.Используется при температуре -100 ℃ ниже рабочей условие, части клапана в процессе отделки должны быть выполнены до глубокой холодной обработки, то есть, части погружены в жидкий азот коробки для охлаждения, когда температура частей достигает -192 ℃, начать изоляцию 1-2h, а затем вынуть из коробки снаружи естественная обработка до комнатной температуры, повторный температурный цикл 2 раза.
2. Крышка клапана принимает длинную сильную структуру, ее цель состоит в том, чтобы защитить функцию сальника, так что сальник находится в положении, далеком от низкой температуры, чтобы обеспечить эффект герметизации упаковки, и в то же время, он также может быть обернут вокруг холодоудерживающих материалов, чтобы предотвратить потерю холодной энергии. В то же время его можно обернуть холодоудерживающим материалом, чтобы предотвратить потерю холодной энергии.Длина горловины длинного горлышка может быть выбрана в зависимости от температуры использования и толщины материала, сохраняющего холод.Когда эффект герметизации упаковки снижается, можно добавить смазку из середины упаковочной коробки, чтобы сформировать масляный герметизирующий слой для снижения эффекта герметизации упаковочной коробки. Когда эффект уплотнения упаковки снижается, смазка может быть добавлена из середины упаковочной коробки, чтобы сформировать масляный уплотнительный слой для уменьшения разницы давления в упаковочной коробке и улучшения эффективности уплотнения.
3. Когда температура использования ниже -100℃, материал штока клапана хромируется или азотируется, чтобы улучшить поверхностную твердость штока клапана и повысить надежность уплотнения сальника.
4. Низкотемпературные шаровые краны должны предотвратить аномальную структуру давления, из-за низкотемпературной газификации среды клапана, его объем резко расширяется, давление будет ненормально высоким, когда давление в полости клапана повышается, клапан полость и входное соединение, или в клапане входной конец размещения клапана сброса давления, чтобы обеспечить безопасное использование клапана.
5. Криогенные шаровые краны с прокладками имеют при комнатной температуре, низкой температуре и изменении температуры может быть надежным уплотнением и восстановлением.
Стандарты внедрения
Спецификация продукта | правила планирования | Длина конструкции | Соединительный фланец | Тестирование и инспекция | Давление-температура | |
GB/T12237 | GB/T12221 | GB/T9113 | GB/T26480 GB/T13927 |
GB/T12224 |
Материалы основных частей
Название детали | Материалы | |||||
Корпус | LCB | CF8 | ||||
Шар | 304 | 304 | ||||
Шток | 304 | 304 | ||||
Уплотнительное кольцо | PTFE | PTFE | ||||
Упаковка | PT FE + кольцевое уплотнение | PT FE + кольцевое уплотнение | ||||
Применяемая среда | Вода, масло, пар и т.д. | Кислота и другие агрессивные среды | ||||
Применяемая температура | -50~29℃ | -196~29℃ |

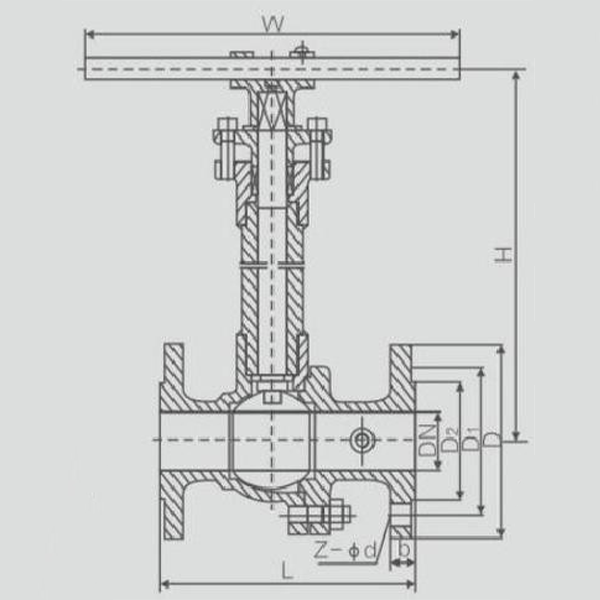

Основные внешние присоединительные размеры DQ41F-16C/(PN1.6 MPa)
DN(mm) | L | D | D1 | D2 | b | Z-φd | H | W | WT(kg) | ||
15 | 130 | 95 | 65 | 45 | 16 | 4-φ14 | 178 | 140 | 3 | ||
20 | 130 | 105 | 75 | 58 | 18 | 4-φ14 | 184 | 160 | 4 | ||
25 | 140 | 115 | 85 | 68 | 18 | 4-φ14 | 195 | 180 | 5 | ||
32 | 165 | 135 | 100 | 78 | 18 | 4-φ18 | 280 | 250 | 9 | ||
40 | 165 | 145 | 110 | 88 | 18 | 4-φ18 | 280 | 300 | 11 | ||
50 | 203 | 160 | 125 | 102 | 18 | 4-φ18 | 300 | 350 | 15 | ||
65 | 222 | 180 | 145 | 122 | 18 | 4-φ18 | 330 | 350 | 19 | ||
80 | 241 | 195 | 160 | 138 | 20 | 8-φ18 | 360 | 400 | 27 | ||
100 | 305 | 215 | 180 | 158 | 20 | 8-φ18 | 400 | 500 | 38 | ||
125 | 356 | 245 | 210 | 188 | 22 | 8-φ18 | 430 | 600 | 58 | ||
150 | 394 | 280 | 240 | 212 | 22 | 8-φ22 | 500 | 800 | 81 | ||
200 | 457 | 335 | 295 | 268 | 24 | 12-φ22 | 680 | 800 | 95 | ||
250 | 533 | 405 | 355 | 320 | 26 | 12-φ26 | 790 | 1300 | 140 |
Основные внешние присоединительные размеры DQ41F-25/(PN2.5 MPa)
DN(mm) | L | D | D1 | D2 | b | Z-φd | H | W | WT(kg) | ||
15 | 140 | 95 | 65 | 45 | 16 | 4-φ14 | 178 | 140 | 3 | ||
20 | 152 | 105 | 75 | 58 | 18 | 4-φ14 | 184 | 160 | 4 | ||
25 | 165 | 115 | 85 | 68 | 18 | 4-φ14 | 195 | 180 | 6 | ||
32 | 178 | 135 | 100 | 78 | 18 | 4-φ18 | 280 | 250 | 10 | ||
40 | 190 | 145 | 110 | 88 | 18 | 4-φ18 | 280 | 300 | 14 | ||
50 | 216 | 160 | 125 | 102 | 20 | 4-φ18 | 300 | 350 | 20 | ||
65 | 241 | 180 | 145 | 122 | 22 | 8-φ18 | 330 | 350 | 25 | ||
80 | 283 | 195 | 160 | 138 | 24 | 8-φ18 | 360 | 400 | 30 | ||
100 | 305 | 230 | 190 | 162 | 24 | 8-φ22 | 400 | 500 | 40 | ||
125 | 381 | 270 | 220 | 188 | 26 | 8-φ26 | 430 | 600 | 65 | ||
150 | 403 | 300 | 250 | 218 | 28 | 8-φ26 | 500 | 800 | 85 | ||
200 | 502 | 360 | 310 | 278 | 30 | 12-φ26 | 680 | 800 | 100 | ||
250 | 568 | 425 | 370 | 335 | 32 | 12-φ30 | 790 | 1300 | 165 |
Примечание: Размер фланца в этой таблице соответствует стандарту GB/T 9113, а длина конструкции - стандарту GB/T 12221.
