Композитный выпускной клапан

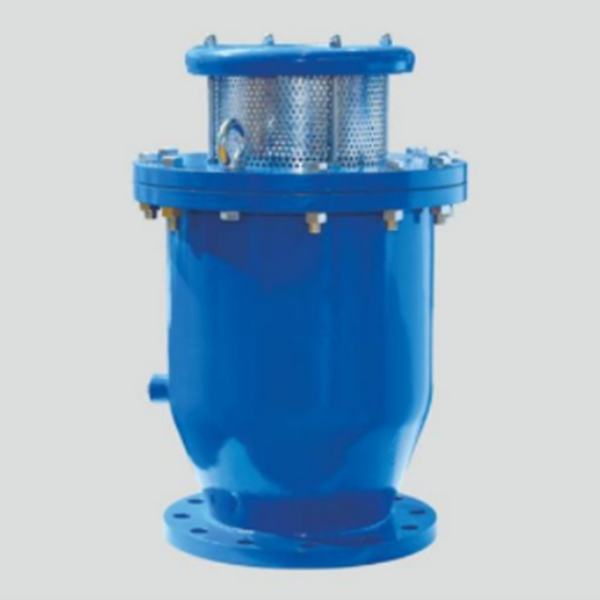

Корпус композитного выпускного клапана CARX имеет бочкообразную форму, используется для самой высокой точки трубопровода с закрытым газом, для удаления газа в трубе, чтобы вычерпать трубопровод для достижения нормальной работы, например, без установки выпускного клапана.
Описание
маркер
Композитный выпускной клапан
Обзор продукции
Корпус композитного выпускного клапана CARX имеет бочкообразную форму, используется для самой высокой точки трубопровода с закрытым газом, для удаления газа в трубе, чтобы вычерпать трубопровод для достижения нормальной работы, например, без установки выпускного клапана.
Если выпускной клапан не установлен, жидкость, протекающая в трубе, будет генерировать кинетическое тепло, вызванное газом, образуя короткое замыкание, так что пропускная способность трубопровода не сможет соответствовать проектным требованиям.Во-вторых, во время эксплуатации трубопровода произойдет сбой питания, возникнет остановка насоса.
Отрицательное давление вызовет вибрацию или разрыв трубопровода, выпускной клапан быстро втянет воздух в трубу, чтобы предотвратить вибрацию или разрыв трубопровода.
Технические параметры
| Номинальное давление | Номинальный диаметр | Применимая среда | Применяемая температура | Стандарт фланца | Стандарт испытаний |
| PN1.0/1.6MPa | DN50-200 мм | Вода и сточные воды | 0-80℃ | GB/T17241.6 | GB/T13927 |
| Корпус | Бонета | Поплавок | Подставка для рычага | Рычаг | Пробка |
| Ковкий чугун | Ковкий чугун | Нержавеющая сталь | Нержавеющая сталь | Алюминиевая сталь | Алюминиевая сталь |

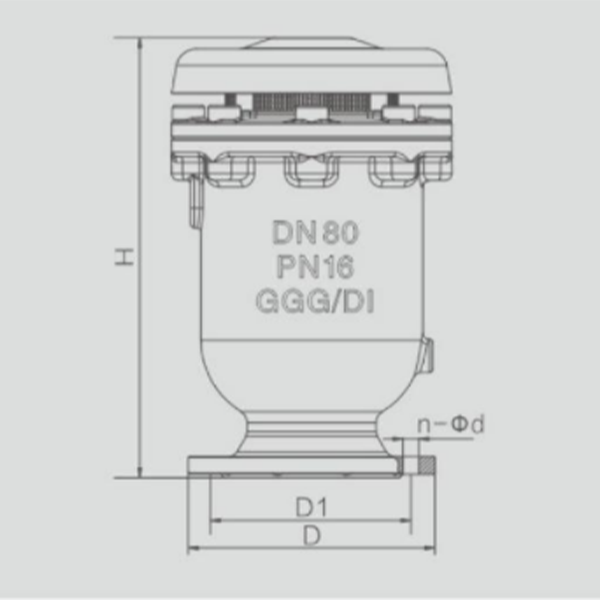

Основные внешние присоединительные размеры Единицы измерения:мм
| DN | D | D1 | H | N-φd | |||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||
| 50 | 160 | 160 | 125 | 125 | 280 | 4-φ18 | 4-φ18 |
| 80 | 195 | 195 | 160 | 160 | 365 | 8-φ18 | 8-φ18 |
| 100 | 215 | 215 | 180 | 180 | 395 | 8-φ18 | 8-φ18 |
| 150 | 280 | 280 | 240 | 240 | 485 | 8-φ22 | 8-φ23 |
| 200 | 335 | 335 | 295 | 295 | 570 | 8-φ22 | 12-25 |
| 250 | 390 | 405 | 350 | 355 | 655 | 12-φ22 | 12-φ25 |
| 300 | 440 | 460 | 400 | 410 | 750 | 12-φ22 | 12-φ28 |
