Кованые стальные шаровые клапаны
Разъединительный клапан из кованой стали подходит не только для низкого и среднего давления, но и для высокого давления, широко используется в нефтяной, химической, фармацевтической, удобрительной, электроэнергетической и других отраслях промышленности по условиям работы.Действует для отсечения или соединения Регулировка среды трубопровода.
Описание
маркер

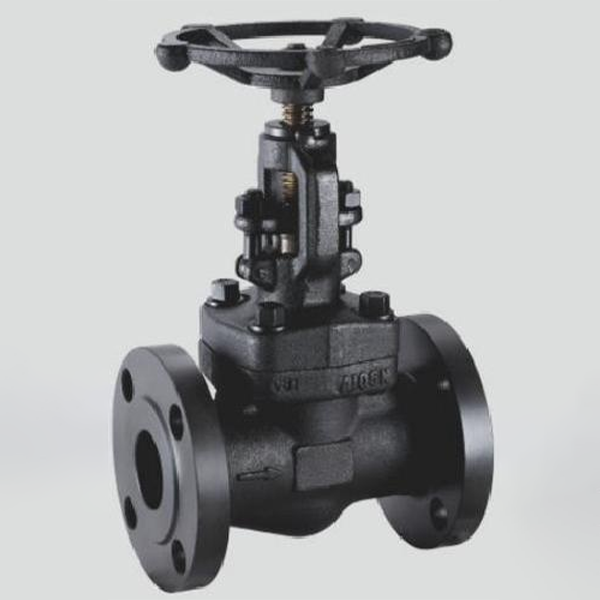

Кованый стальной шаровой клапан
Использование продукта
Разъединительный клапан из кованой стали подходит не только для низкого и среднего давления, но и для высокого давления, широко используется в нефтяной, химической, фармацевтической, удобрительной, электроэнергетической и других отраслях промышленности по условиям работы.Действует для отсечения или соединения Регулировка среды трубопровода.
Характеристики товара
1. Компактная структура, красивая модель, уменьшенные бегуны.Конструктивные особенности: B.B или W.B.
2. Уплотнительная поверхность изготовлена из легированной стали или твердого сплава, а уплотнительные субматериалы разумно сопряжены, с длительным сроком службы;
3. Заслонка клапана имеет коническую форму, а шток клапана оснащен перевернутым уплотнением, которое имеет хорошие уплотнительные характеристики.Поверхность штока клапана азотирована, что обеспечивает хорошую коррозионную стойкость и сопротивление трению.Гибкая графитовая набивка, уплотнение может быть. Надежность, гибкость в эксплуатации, малый момент открытия и закрытия;
4. доступны различные стандарты трубопроводов и формы соединений (например, муфтовая сварка, стыковая сварка, резьбовое соединение).
Стандарты внедрения
| Спецификация продукта Product regulation |
правила планирования Design regulation |
Длина конструкции Face to face |
Соединительный фланец Connection flange |
Тестирование и инспекция Test &inspection |
Давление-температура Pressure-temperature |
|
| JB/T7746 | JB/T7746 | HG/T20592 JB/T79 GB/T9113 |
GB/T26480 GB/T13927 |
GB/T12224 JB/T7746 |
||
Основные технические характеристики
| Номинальное давление/Пилотный проект | Испытание на прочность Strength test |
Испытание на герметичность Seal test |
Испытание газового уплотнения Air seal test |
Применяемая температура ℃ Applicable temperature |
Применяемая среда Applicable medium |
|
| 1.6 | 2.4 | 1.76 | 0.6 | ≤425℃ | Вода, масло, Пар, азотная кислота Water、oil steam、Nitric acid |
|
| 2.5 | 3.8 | 2.76 | ||||
| 4.0 | 6.0 | 4.4 | ||||
| 6.4 | 9.6 | 7.04 | ||||
| 10.0 | 15.0 | 11.0 | ||||
| 16.0 | 24.0 | 17.0 | ||||
Материалы основных частей
| Название детали | Компонентные материалы | |||||
| Корпус клапана/крышка | A105 | 1Cr18Ni9Ti | ||||
| Заслонка/сиденье | 20Cr13 | 1Cr18Ni9Ti | ||||
| Стебель | 20Cr13 | 1Cr18Ni9Ti | ||||
| уплотнения | 1Cr13+HF | 1Cr18Ni9Ti+STL | ||||
| загрузочный материал (для изготовления бумаги) | NBR/FPM Гибкий графит | политетрафторэтилен(PTFE) | ||||
| Прокладка | Гибкий графит | |||||
| болт (наружная часть гайки и болта) | 35/35CrMo | 1Cr18Ni9Ti | ||||
Спецификация приложения
1. Проектирование и производство: ASME/ANSIB16.34; API602
2. Структурная длина: ANSME/ANSI B16.10
3. Размер фланцевого конца: ASME/ANSI B16.5
4. Конструктивные особенности: B.B или W.B; OS&Y- редукция (R.P)
5. Materials：A105;LF2;F5;F11;F22;F304;F316;F304L;F316L,etc.
6. Проверка и тестирование клапанов: API598

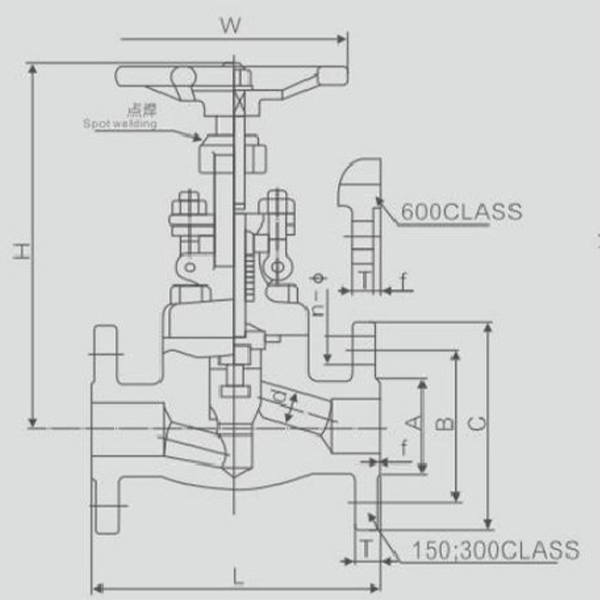

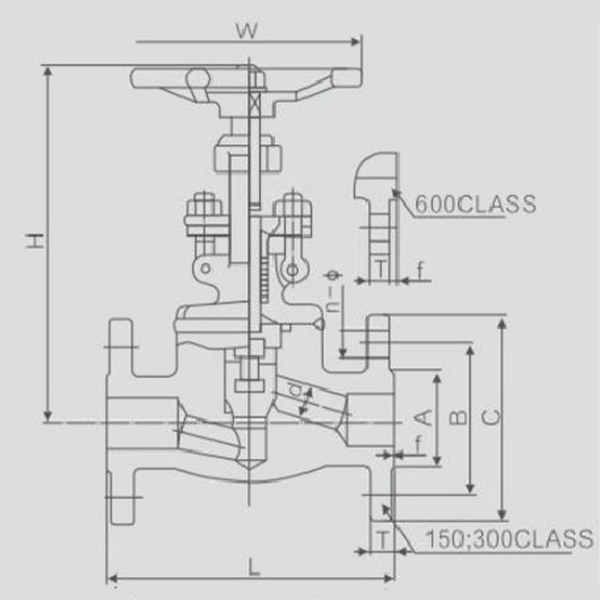

Основные внешние присоединительные размеры Class150~600Lb
| уровень давления Class |
NPS(in) | 1/2 | 3/4 | 1 | 21/4 | 11/2 | 2 | 11/2 | ||||
| 150 | d(усадка) (Reducing) |
10 | 13 | 19.1 | 24 | 31.8 | 31.8 | 48.5 | ||||
| 300 | ||||||||||||
| 600 | ||||||||||||
| 150 | L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | ||||
| 300 | 152 | 178 | 216 | 229 | 241 | 267 | 292 | |||||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | 330 | |||||
| 150 | H(открывает) H(Open) |
158 | 163 | 193 | 250 | 250 | 291 | 350 | ||||
| 300 | ||||||||||||
| 600 | ||||||||||||
| 150 | W | 100 | 100 | 125 | 160 | 160 | 180 | 240 | ||||
| 300 | ||||||||||||
| 600 | ||||||||||||
| 150 | WT(kg) | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 | 35.4 | ||||
| 300 | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | 38.0 | |||||
| 600 | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | 42.6 | |||||
Примечание: Уровень давления CLASS ≤ 600, общая форма фланцевого уплотнения типа "RF", если другие "RJ" (кольцевое уплотнение) или LF (большая вогнутость) необходимо указать. "RJ" фланцевое соединение структура длина "L" и т.д. L" равна длине соединения "RF" плюс "X".
