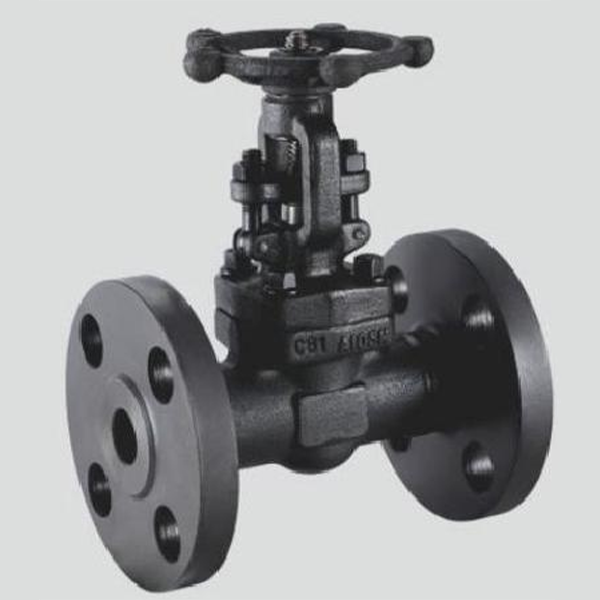

Кованая стальная фланцевая задвижка
Задвижка из кованой стали подходит для давления 1.6 ~ 42.0MPa (Class150 ~ 2500), рабочая температура – 29 ~ 425 ℃ (углеродистая сталь) или – 29 ~ 500 ℃ (нержавеющая сталь) на трубопроводе малого диаметра, используется для отсечения или подключения среды в трубопроводе, использование различных материалов может быть применено к воде, пару, нефти, азотной кислоты, уксусной кислоты, окислительных сред, мочевины и других сред, использование различных материалов может быть применено соответственно.
Описание
маркер
Задвижка кованой стали
Использование продукта
Задвижка из кованой стали подходит для давления 1.6 ~ 42.0MPa (Class150 ~ 2500), рабочая температура - 29 ~ 425 ℃ (углеродистая сталь) или - 29 ~ 500 ℃ (нержавеющая сталь) на трубопроводе малого диаметра, используется для отсечения или подключения среды в трубопроводе, использование различных материалов может быть применено к воде, пару, нефти, азотной кислоты, уксусной кислоты, окислительных сред, мочевины и других сред, использование различных материалов может быть применено соответственно.
На трубопроводе, используется для отсечения или подключения среды в трубопроводе, выбор различных материалов, соответственно, может применяться для воды, пара, нефти, азотной кислоты, уксусной кислоты, окислительных сред, мочевины и других сред, в нефти Он широко используется в нефтепроводе.
Особенности продукции
Большинство кованых стальных задвижек для Далянь типа снижения дизайна, и тот же диаметр литой стальной задвижки по сравнению с расходом, чтобы быть немного меньше, но нести давление и диапазон температур, чем литая стальная задвижка выше, уплотнительные характеристики лучше, чем литая стальная задвижка, более длительный срок службы, среднего направления потока с другими задвижками, как неограниченные.
Уплотнительные характеристики также намного лучше, чем у литой стальной задвижки, более длительный срок службы, направление потока среды с другими задвижками не ограничено.
Исполнительный стандарт
| Спецификация продукта | Спецификация конструкции | Длина конструкции | Соединительный фланец | Испытания и контроль | Давление-температура | ||
| JB/T7746 | JB/T7746 | JB/T 79 GB/T9113 HG/T20592 |
GB/T 26480 | JB/T7746 GB/T12224 |
|||
Основные технические характеристики
| Предмет испытания Номинальное давление |
Испытание на прочность | Испытание на герметичность | Испытание на герметичность | Применяемая температура ℃ | Применяемая среда | ||
| 1.6 | 2.4 | 1.76 | 0.6 | ≤550℃ | Вода, масло, Пар, азотная кислота |
||
| 2.5 | 3.75 | 2.75 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.04 | |||||
| 10.0 | 15.0 | 11.0 | |||||
| 16.0 | 24.0 | 17.6 | |||||
Материалы основных частей
| Название детали | Материал детали | ||||||
| Корпус клапана / колпак | A105 | 1Cr18Ni9Ti | |||||
| Затвор/седло | 20Cr13 | 1Cr18Ni9Ti | |||||
| Шток | 20Cr13 | 1Cr18Ni9Ti | |||||
| Уплотнения | 1Cr13+HF | 1Cr18Ni9Ti+STL | |||||
| Упаковка | NBR/FPM Гибкий графит | Политетрафторэтилен PTFE | |||||
| Прокладка | Гибкий графит | ||||||
| Болт | 35/35CrMo | 1Cr18Ni9Ti | |||||
Спецификация применения
1. Разработка и производство：JB/T7746
2. Размер присоединительного конца: JB/T79; GB/T12221
3. Размер фланца: JB/T82.1~82.4 HG/T20592 GB/T9113
4. Конструктивные особенности: B.B или W.B; OS&Y- Reduction (R.P)
5. основной материал корпуса: A105; LF2; F5; F11; F22; F304; F304L.F316;F316L
6. проверка и испытание клапана: GB/T13927; GB/T26480

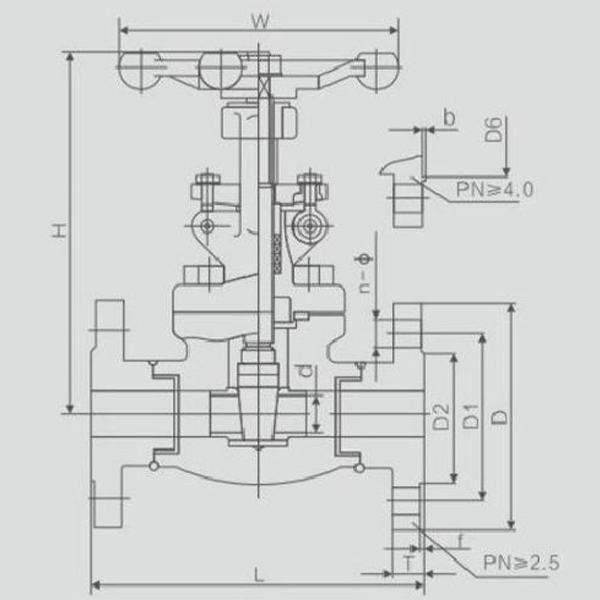

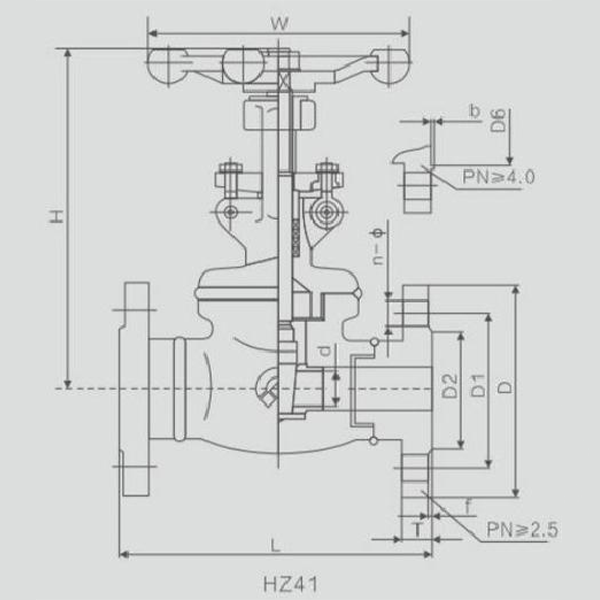

Размер основного внешнего соединения (PN1.6~10.0MPa)
| Номинальное давление | DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | ||||
| 1.6 | d | 10 | 12.7 | 19.1 | 24 | 31.8 | 38.1 | 50.8 | ||||
| 2.5 | ||||||||||||
| 4.0 | ||||||||||||
| 6.4 | ||||||||||||
| 10.0 | ||||||||||||
| 1.6 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | ||||
| 2.5 | ||||||||||||
| 4.0 | ||||||||||||
| 6.4 | 170 | 190 | 210 | 230 | 260 | 300 | 340 | |||||
| 10.0 | ||||||||||||
| 1.6 | H (открыто) | 162 | 162 | 211 | 238 | 257 | 282 | 357 | ||||
| 2.5 | ||||||||||||
| 4.0 | ||||||||||||
| 6.4 | ||||||||||||
| 10.0 | ||||||||||||
| 1.6 | W | 100 | 100 | 125 | 125 | 160 | 180 | 200 | ||||
| 2.5 | ||||||||||||
| 4.0 | ||||||||||||
| 6.4 | ||||||||||||
| 10.0 | ||||||||||||
| 1.6 | WT (kg) |
2.8 | 3.2 | 4.9 | 5.6 | 9.8 | 12.8 | 23.0 | ||||
| 2.5 | 3.0 | 3.5 | 5.5 | 6.8 | 10.4 | 14.4 | 24.5 | |||||
| 4.0 | 3.6 | 4.9 | 7.0 | 9.4 | 13.3 | 18.2 | 26.2 | |||||
| 6.4 | 3.8 | 5.3 | 7.9 | 10.0 | 13.8 | 18.6 | 27.7 | |||||
| 10.0 | 4.2 | 5.8 | 8.8 | 12.1 | 15.6 | 19.5 | 32.0 | |||||
Описание: Номинальное давление PN>6,4МПа, кольцевое уплотнение (RJ) в соответствии с JB77.
