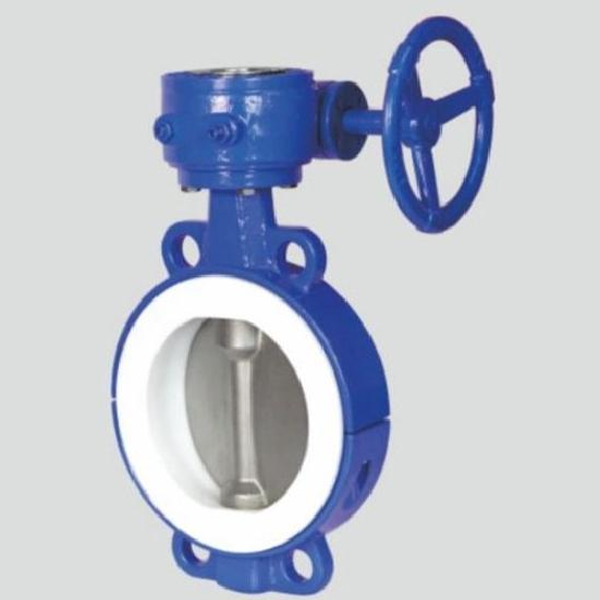

Клапан-бабочка с фторопластовой футеровкой
Поворотный затвор с фторопластовой футеровкой может применяться для любой концентрации кислоты, щелочи, соли и окислителей, восстановителей, органических растворителей и других сред, в химической, нефтяной, медицинской, пищевой, металлургической, бумажной, водной и других отраслях промышленности.
Описание
маркер
Клапан-бабочка с фторопластовой подкладкой
Использование продукта
Поворотный затвор с фторопластовой футеровкой может применяться для любой концентрации кислоты, щелочи, соли и окислителей, восстановителей, органических растворителей и других сред, в химической, нефтяной, медицинской, пищевой, металлургической, бумажной, водной и других отраслях промышленности.
Это идеальный продукт для перехвата и регулирования потока газовых, жидких и полужидких трубопроводов и емкостей в системах химической, нефтяной, медицинской, пищевой, металлургической, бумажной, водной и электроэнергетической промышленности.
Характеристики товара
1. небольшой размер, легкий вес, легкая эксплуатация, простота установки и обслуживания;
2. уплотнительные характеристики превосходны и надежны, нулевая утечка, длительный срок службы;
3. характеристики потока стремятся к прямой линии, оптимальная производительность регулирования;
4. простая структура, быстрое переключение, 90 ° поворот открытия и закрытия.
5. может заменить задвижку, шаровой клапан, клапан пробки, шланг клапан и мембранный клапан и другие клапаны;
6. может быть настроен в соответствии с требованиями пользователя, пневматические, электрические устройства, чтобы удовлетворить потребности дистанционного управления и программного управления.
Стандарты внедрения
| Спецификация продукта | правила планирования | Длина конструкции | Соединительный фланец | Тестирование и инспекция |
| HG/T 3704 | GB/T12221 | HG/T 20592、GB/T9113 | GB/T13927、 GB/T26480 |
Основные технические характеристики
| Модель | Номинальное давление PN (МПа) |
Испытательное давление Ps (МПа) | Рабочая температура (℃) | Применяемая среда | |||||||||||
| случай | тюлень | ||||||||||||||
| D371F4-10 | 1.0 | 1.5 | 1.1 | -30~180 | Серная кислота, фтористоводородная кислота, фосфорная кислота, хлор, бензол, сильные основания, Аква-регия, сильный кислородный агент и другие сильно коррозионные среды |
||||||||||
| D371F4-16 | 1.6 | 2.4 | 1.5 | -30~180 | |||||||||||
| D371F46-10 | 1.0 | 1.5 | 1.1 | -30~160 | |||||||||||
| D371F46-16 | 1.6 | 2.4 | 1.5 | -30~160 | |||||||||||
Материалы основных частей
| Модель | Название детали | Тело | Тарелка | Вал | Фиксатор уплотнения | Подкладка с наполнителем | Червячная передача | ||||||||
| D371F4-10/16 | Материалы | Углеродистая сталь PTFE (F4) |
Внутренняя обшивка из углеродистой стали Политетрафторэтилен (F4） |
20Cr13 | политетрафторэтилен F4 |
силиконовая резина | Чугунное литье, ковкий чугун |
||||||||
| D371F46-10/16 | Футеровка из углеродистой стали PFEP(F46) |
Углеродистая сталь Песчаный сердечник футерованный PFEP(F46) |
|||||||||||||

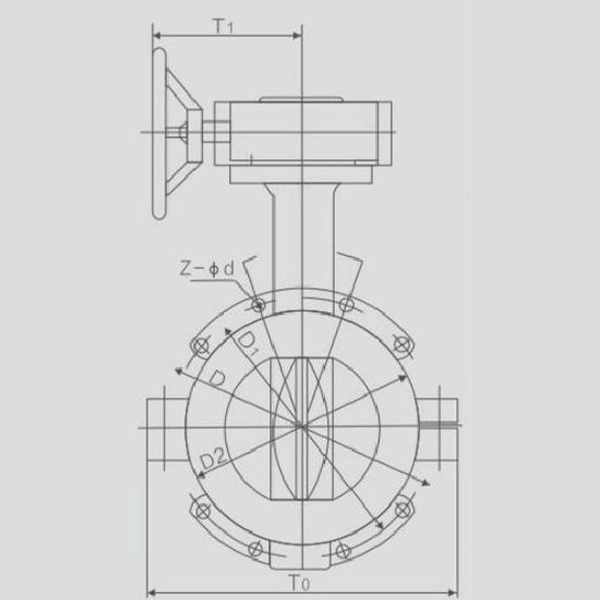

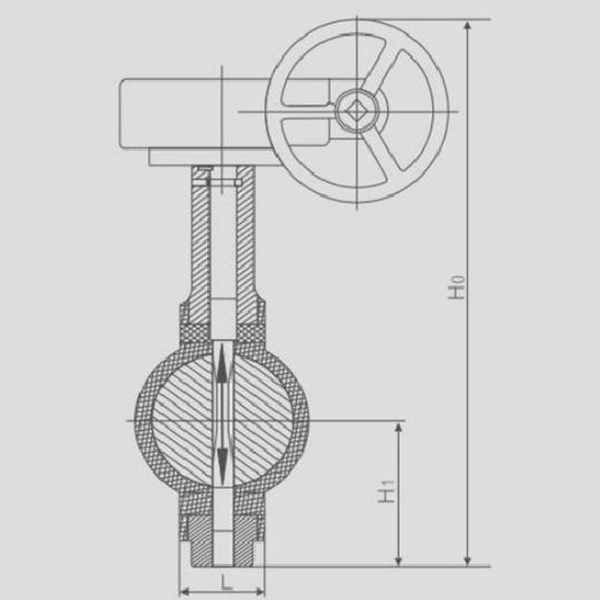

Основные внешние присоединительные размеры PN1.6MPa
| Номинальный диаметр (DN) | L | Ho | H1 | D | D1 | D2 | To | T1 | A | Z-φd | |
| 50 | 43 | 193 | - | 160 | 125 | 102 | 一 | 一 | 一 | 4-φ18 | |
| 65 | 46 | 234 | 一 | 180 | 145 | 122 | 一 | 一 | 45° | 4-φ18 | |
| 80 | 49 | 275 | 一 | 195 | 160 | 138 | 一 | 一 | 45° | 8-φ18 | |
| 100 | 56 | 415 | 95 | 215 | 180 | 158 | 210 | 157 | 45° | 8-φ18 | |
| 125 | 64 | 440 | 108 | 245 | 210 | 188 | 237 | 157 | 45° | 8-φ18 | |
| 150 | 70 | 500 | 121 | 280 | 240 | 212 | 278 | 159 | 45° | 8-φ22 | |
| 200 | 71 | 575 | 168 | 335 | 295 | 268 | 330 | 159 | 45° | 12-φ22 | |
| 250 | 76 | 645 | 196 | 405 | 355 | 320 | 390 | 203 | 30° | 12-φ26 | |
| 300 | 83 | 745 | 220 | 460 | 410 | 378 | 447 | 203 | 30° | 12-φ26 | |
| 350 | 92 | 845 | 265 | 520 | 470 | 428 | 520 | 203 | 22.5° | 16-φ26 | |
| 400 | 102 | 975 | 305 | 580 | 525 | 490 | 570 | 286 | 22.5° | 16-φ30 | |
Примечание: Размер фланца в этой таблице соответствует стандарту HG/T20592, а длина конструкции соответствует стандарту GB/T 12221.
