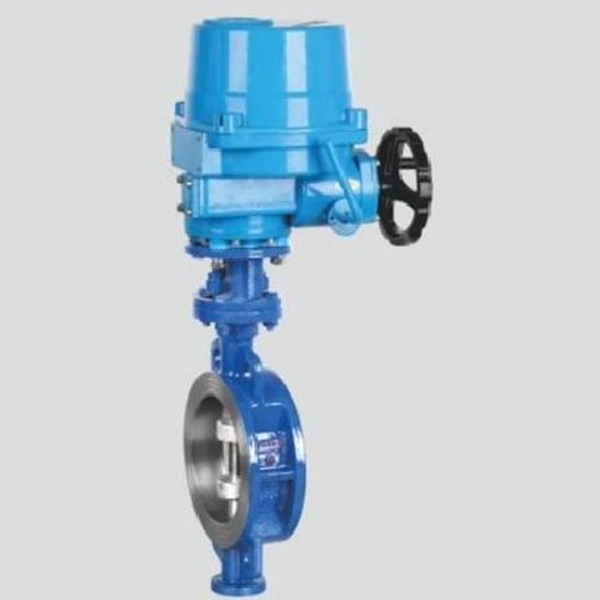

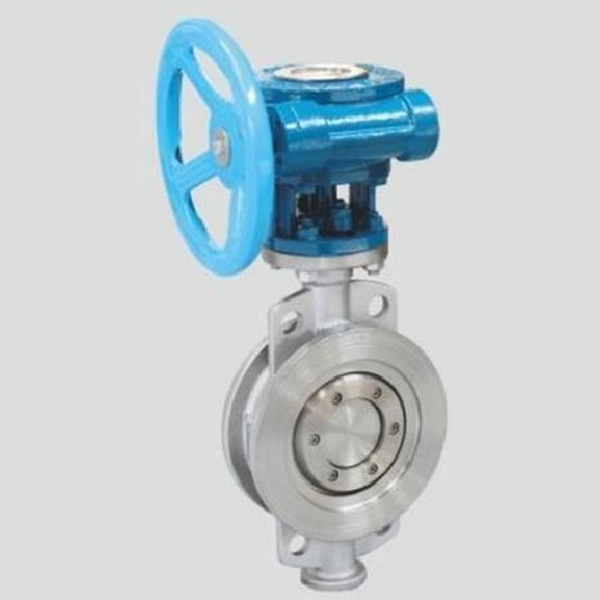

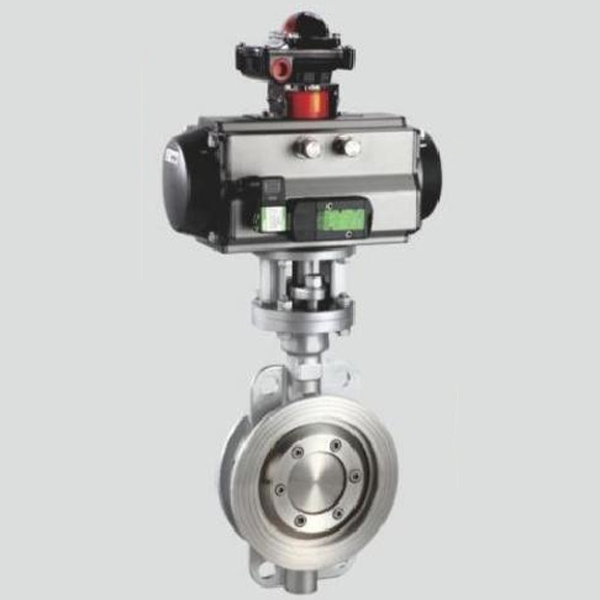

Зажимной металлический жесткий уплотнительный поворотный затвор
Этот поворотный клапан подходит для пищевой промышленности, медицины, нефтехимии, электростанций, сталелитейных заводов, промышленной охраны окружающей среды, водоподготовки и высотных зданий, водоснабжения и дренажных трубопроводов, предназначен для регулирования потока и отсечения жидкости лучшим устройством.
Описание
маркер

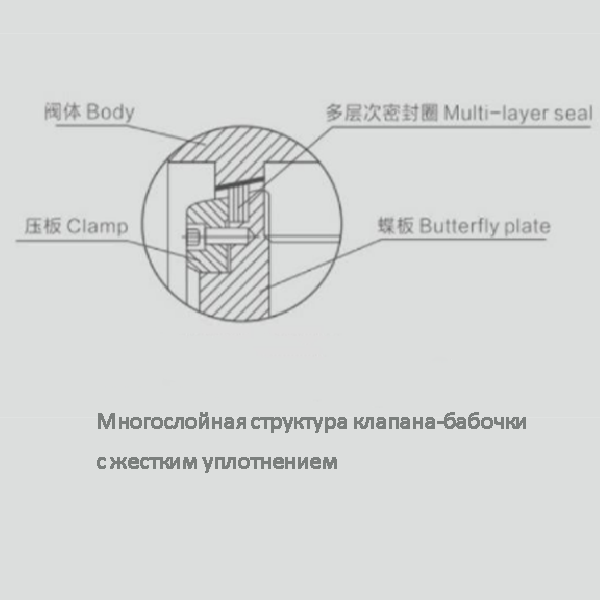

Зажатый многослойный металлический поворотный клапан с жестким уплотнением
Использование продукта
Этот поворотный клапан подходит для пищевой промышленности, медицины, нефтехимии, электростанций, сталелитейных заводов, промышленной охраны окружающей среды, водоподготовки и высотных зданий, водоснабжения и дренажных трубопроводов, предназначен для регулирования потока и отсечения жидкости лучшим устройством.
Характеристики товара
Этот поворотный клапан представляет собой новое поколение продукции, тщательно разработанное путем поглощения и переваривания зарубежных технологий, а также сочетания мнений отечественных пользователей и опыта, накопленного в производстве.
1. Применяется трехмерная эксцентриковая структура, а уплотнительное кольцо корпуса клапана имеет многослойную структуру уплотнительного кольца, что обеспечивает равномерный и надежный контакт пластины бабочки с уплотнительной поверхностью корпуса клапана и достигает герметизации без утечек.
2. Уникальная структура, гибкая эксплуатация, экономия труда, удобство, длительный срок службы.
3. Высокотемпературный, коррозионностойкий, износостойкий трехмерный эксцентрик.
Стандарты внедрения
| Дизайн и производство | Соединительный фланец | Длина конструкции | Тестирование и инспекция |
| GB/T 12238、JB/T8527 | GB/T 9113、JB/T79、HG/T20592 | GB/T 12221 | GB/T 13927 |
Основные технические параметры
| Номинальный диаметр | DN(mm) | 50~2000 | 50~500 | |||||||
| Номинальное давление | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | ||||
| Испытательное давление (МПа) | Испытание на прочность | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | ||||
| Испытание на герметичность | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |||||
| Испытание газового уплотнения | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |||||
| Интенсивность утечки | (нулевая утечка или)<0.1×DNmm³/s(Соответствует стандарту GB/T13927) | |||||||||
| Применяемая температура | Углеродистая сталь:-29℃~425℃ Нержавеющая сталь:-40℃~600℃ | |||||||||
| Применяемая среда | Воздух, вода, пар, газ, нефть, кислоты, щелочи, соли, слабые агрессивные среды и т.д. | |||||||||
| Форма привода | Червячная передача, пневматическая передача, электрическая передача, гидравлическая передача | |||||||||
Материалы основных частей
| Название детали | Материал |
| Корпус | Cast сталь, нержавеющая сталь, хром-молибденовая сталь, легированная сталь, дуплексная сталь |
| Пластина | Cast сталь, нержавеющая сталь, хром-молибденовая сталь, легированная сталь, дуплексная сталь |
| Седло | Stainless сталь, стелит и т.д. |
| Уплотнительное кольцо | Stainless сталь и слои асбестовой плиты, устойчивые к высоким температурам. |
| Шток | 20Cr13、1Cr13Нержавеющая сталь, хром-молибденовая сталь, специальный материал |
| Осевая втулка | Аустенитная нержавеющая сталь、304Нитрид |
| Набивка | Гибкий графит、PTFE |
| Сальник | Литая сталь, нержавеющая сталь |
| Коромысло | Литая сталь, нержавеющая сталь |

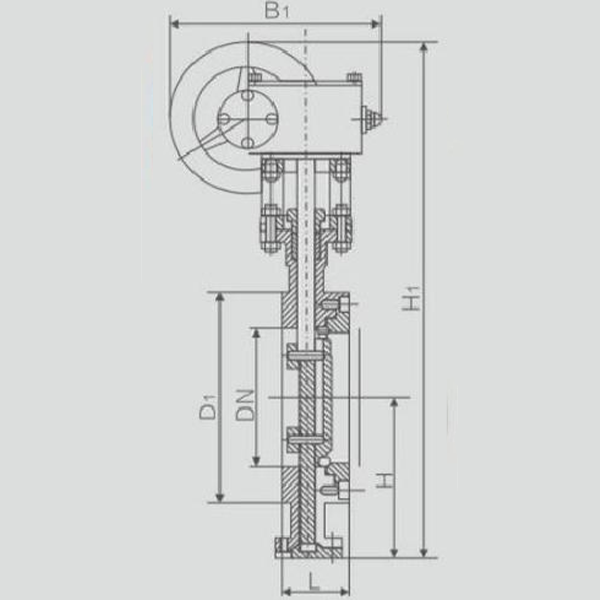

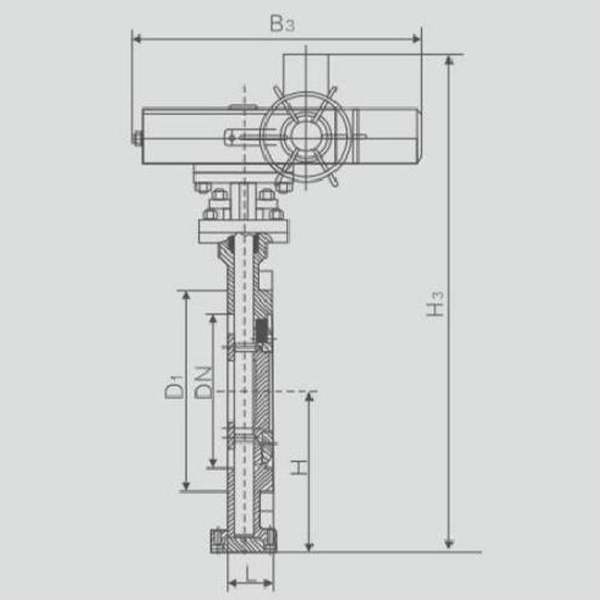

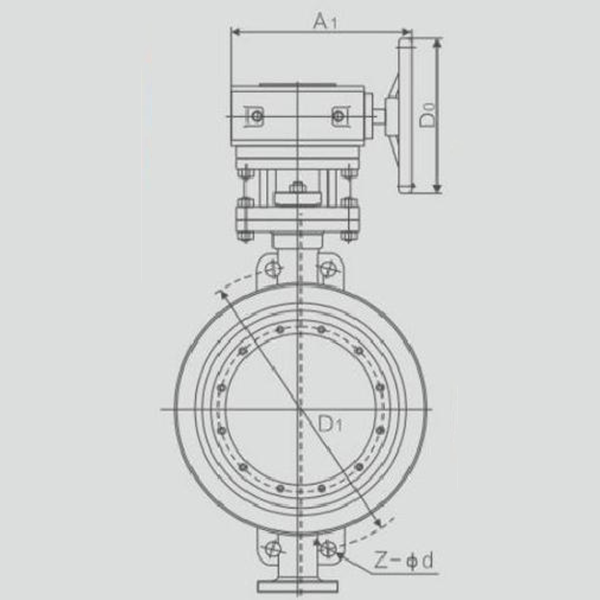

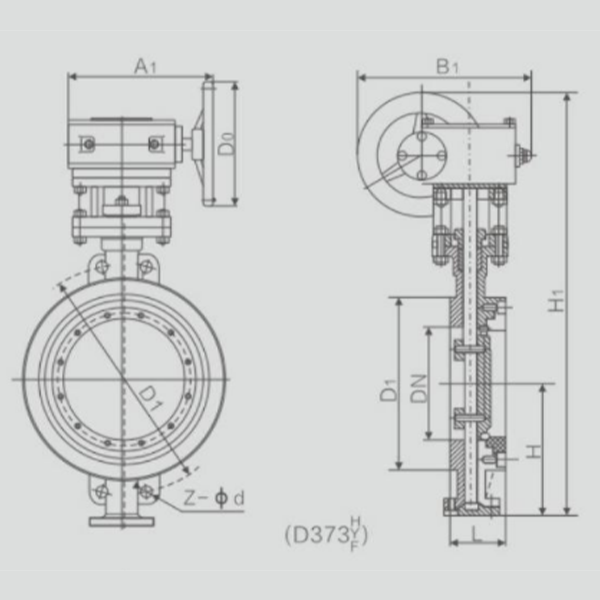

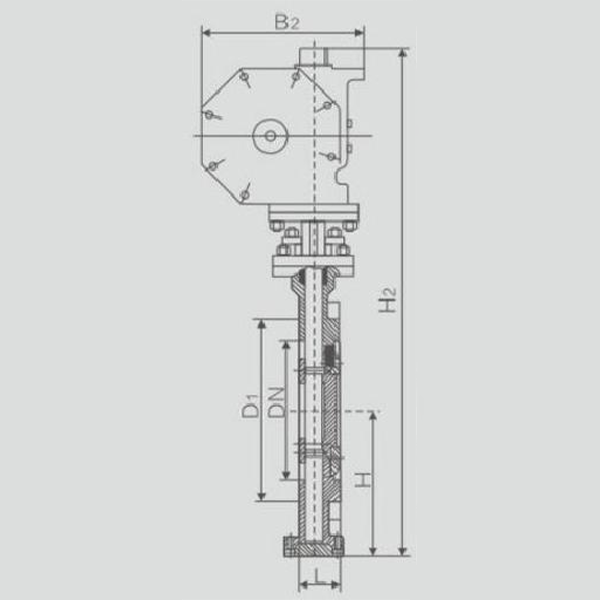

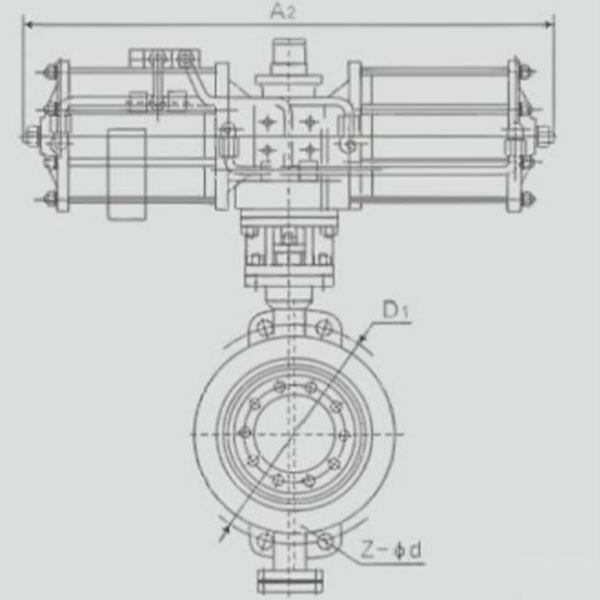

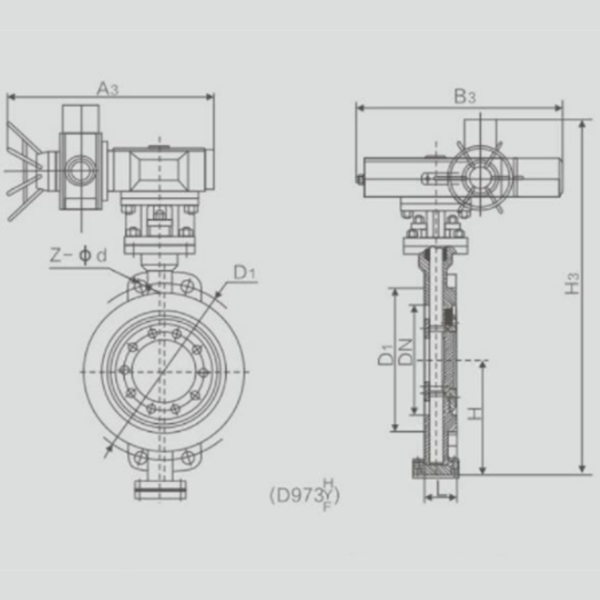

Основные внешние присоединительные размеры PN0.6/1.0MPa
| DN | L | H | D373H | D673H | D973H | PN0.6MPa | PN1.0MPa | D373H WT(Kg) |
|||||||||||
| миллиметрмм | Дюймы | Короткие | Длинный | H1 | A1 | B1 | H2 | A2 | B2 | H₃ | A3 | B3 | D1 | Z-φd | D1 | Z-φd | |||
| 40 | 11/2 | 33 | 33 | 107 | 330 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 100 | 4-14 | 110 | 4-18 | 10 | |
| 50 | 2 | 43 | 43 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 110 | 4-14 | 125 | 4-18 | 12 | |
| 65 | 21/2 | 46 | 46 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 130 | 4-14 | 145 | 8-18 | 13 | |
| 80 | 3 | 49 | 64 | 125 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 | 150 | 4-18 | 160 | 8-18 | 15 | |
| 100 | 4 | 56 | 64 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 | 170 | 4-18 | 180 | 8-18 | 17 | |
| 125 | 5 | 64 | 70 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 | 200 | 8-18 | 210 | 8-18 | 27 | |
| 150 | 6 | 70 | 76 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 704 | 300 | 315 | 225 | 8-18 | 240 | 8-22 | 29 | |
| 200 | 8 | 71 | 89 | 215 | 780 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 | 280 | 8-18 | 295 | 8-22 | 45 | |
| 250 | 10 | 76 | 114 | 243 | 840 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 | 335 | 12-18 | 350 | 12-22 | 69 | |
| 300 | 12 | 83 | 114 | 285 | 995 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 | 395 | 12-22 | 400 | 12-22 | 86 | |
| 350 | 14 | 92 | 127 | 320 | 1050 | 450 | 560 | 1070 | 450 | 220 | 1140 | 300 | 315 | 445 | 12-22 | 460 | 16-22 | 122 | |
| 400 | 16 | 102 | 140 | 350 | 1220 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 | 495 | 16-22 | 515 | 16-26 | 141 | |
| 450 | 18 | 114 | 152 | 350 | 1280 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 | 550 | 16-22 | 565 | 20-26 | 191 | |
| 500 | 20 | 127 | 152 | 380 | 1365 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 | 600 | 20-22 | 620 | 20-26 | 260 | |
| 600 | 24 | 154 | 178 | 435 | 1460 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 | 705 | 20-26 | 725 | 20-30 | 380 | |
| 700 | 28 | 165 | 229 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 | 810 | 24-26 | 840 | 24-30 | 450 | |
| 800 | 32 | 190 | 241 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 | 920 | 24-30 | 950 | 24-33 | 650 | |
| 900 | 36 | 203 | 241 | 595 | 1810 | 750 | 550 | 1965 | 1250 | 380 | 2255 | 785 | 863 | 1020 | 24-30 | 1050 | 28-33 | 830 | |
| 1000 | 40 | 216 | 300 | 650 | 1900 | 900 | 750 | 2015 | 1250 | 380 | 2380 | 785 | 863 | 1120 | 28-30 | 1160 | 28-36 | 1050 | |
| 1200 | 48 | 254 | 360 | 775 | 1180 | 1000 | 925 | 2250 | 1250 | 380 | 2640 | 785 | 863 | 1340 | 32-33 | 1380 | 32-39 | 1400 | |
| 1400 | 56 | 381 | 390 | 870 | 1450 | 1000 | 925 | 一 | 一 | 一 | 2886 | 一 | 一 | 1560 | 36-36 | 1590 | 36-42 | 1900 | |
| 1600 | 64 | 457 | 440 | 1000 | 1730 | 1000 | 925 | 一 | 一 | 一 | 3156 | 一 | - | 1760 | 40-36 | 1820 | 40-48 | 2900 | |
| 1800 | 72 | 457 | 490 | 1110 | 3020 | 1100 | 980 | 一 | 一 | 一 | 3421 | 一 | 一 | 1970 | 44-39 | 2020 | 44-48 | 4000 | |
| 2000 | 80 | 508 | 540 | 1250 | 3270 | 1100 | 980 | 一 | 一 | 一 | 3685 | 一 | 一 | 2180 | 48-42 | 2230 | 48-48 | 5300 | |
Основные внешние присоединительные размеры PN1.6/2.5MPa
| DN | L | H | D373H | D673H | D973H | PN1.6MPa | PN2.5MPa | D373H WT(Kg) |
|||||||||||
| миллиметрмм | Дюймы | Короткие | Длинный | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | D1 | Z-φd | D1 | Z-φd | ||||
| 40 | 11/2 | 33 | 33 | 107 | 330 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 110 | 4-18 | 110 | 4-18 | 10 | |
| 50 | 2 | 43 | 43 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 125 | 4-18 | 125 | 4-18 | 12 | |
| 65 | 21/2 | 46 | 46 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 145 | 8-18 | 145 | 8-18 | 13 | |
| 80 | 3 | 49 | 64 | 125 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 | 160 | 8-18 | 160 | 8-18 | 15 | |
| 100 | 4 | 56 | 64 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 | 180 | 8-18 | 190 | 8-22 | 17 | |
| 125 | 5 | 64 | 70 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 | 210 | 8-18 | 220 | 8-26 | 27 | |
| 150 | 6 | 70 | 76 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 704 | 300 | 315 | 240 | 8-23 | 250 | 8-26 | 29 | |
| 200 | 8 | 71 | 89 | 215 | 780 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 | 295 | 12-23 | 310 | 12-26 | 45 | |
| 250 | 10 | 76 | 114 | 243 | 840 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 | 355 | 12-25 | 370 | 12-30 | 69 | |
| 300 | 12 | 83 | 114 | 285 | 995 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 | 410 | 12-25 | 430 | 16-30 | 86 | |
| 350 | 14 | 92 | 127 | 320 | 1050 | 450 | 560 | 1070 | 450 | 220 | 1140 | 300 | 315 | 470 | 16-25 | 490 | 16-33 | 122 | |
| 400 | 16 | 102 | 140 | 350 | 1220 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 | 525 | 16-30 | 550 | 16-36 | 141 | |
| 450 | 18 | 114 | 152 | 350 | 1280 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 | 585 | 20-30 | 600 | 20-36 | 191 | |
| 500 | 20 | 127 | 152 | 380 | 1365 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 | 650 | 20-34 | 660 | 20-36 | 260 | |
| 600 | 24 | 154 | 178 | 435 | 1460 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 | 770 | 20-36 | 770 | 20-39 | 380 | |
| 700 | 28 | 165 | 229 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 | 840 | 24-36 | 875 | 24-42 | 450 | |
| 800 | 32 | 190 | 241 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 | 950 | 24-39 | 990 | 24-48 | 650 | |
| 900 | 36 | 203 | 241 | 595 | 1810 | 750 | 550 | 1965 | 1250 | 380 | 2255 | 785 | 863 | 1050 | 28-39 | 1090 | 28-48 | 830 | |
| 1000 | 40 | 216 | 300 | 650 | 1900 | 900 | 750 | 2015 | 1250 | 380 | 2380 | 785 | 863 | 1170 | 28-42 | 1210 | 28-56 | 1050 | |
| 1200 | 48 | 254 | 360 | 775 | 1180 | 1000 | 925 | 2250 | 1250 | 380 | 2640 | 785 | 863 | 1390 | 32-48 | 1420 | 32-56 | 1400 | |
| 1400 | 56 | 381 | 390 | 870 | 1450 | 1000 | 925 | 一 | 一 | 2886 | 一 | 1590 | 36-48 | 1640 | 36-62 | 1900 | |||
| 1600 | 64 | 457 | 440 | 1000 | 1730 | 1000 | 925 | 一 | 一 | 一 | 3156 | 一 | 1820 | 40-56 | 1860 | 40-62 | 2900 | ||
| 1800 | 72 | 356 | 490 | 1110 | 3020 | 1100 | 980 | 一 | 一 | 一 | 3421 | 一 | 2020 | 44-56 | 2070 | 44-70 | 4000 | ||
| 2000 | 80 | 406 | 540 | 1250 | 3270 | 1100 | 980 | 一 | 一 | 一 | 3685 | 一 | 2230 | 48-62 | 2300 | 48-70 | 5300 | ||
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
Основные внешние присоединительные размеры PN4.0MPa
| DN | Ls | H | D373H | D673H | D973H | PN4.0MPa | ||||||||||||
| миллиметр мм |
Инч | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D1 | Z-φd | ||||||
| 50 | 2 | 43 | 112 | 350 | 180 | 200 | 625 | 250 | 170 | 530 | 250 | 255 | 125 | 4-18 | ||||
| 65 | 21/2 | 46 | 115 | 370 | 270 | 280 | 625 | 250 | 170 | 530 | 250 | 255 | 145 | 8-18 | ||||
| 80 | 3 | 49 | 120 | 380 | 270 | 280 | 645 | 250 | 170 | 565 | 250 | 255 | 160 | 8-18 | ||||
| 100 | 4 | 56 | 138 | 420 | 270 | 280 | 675 | 250 | 170 | 600 | 250 | 255 | 190 | 8-23 | ||||
| 125 | 5 | 64 | 164 | 460 | 380 | 420 | 715 | 450 | 220 | 640 | 250 | 255 | 220 | 8-25 | ||||
| 150 | 6 | 70 | 175 | 555 | 380 | 420 | 800 | 450 | 220 | 705 | 300 | 315 | 250 | 8-25 | ||||
| 200 | 8 | 71 | 208 | 780 | 400 | 425 | 850 | 450 | 220 | 775 | 300 | 315 | 320 | 12-30 | ||||
| 250 | 10 | 76 | 243 | 840 | 400 | 425 | 925 | 450 | 280 | 945 | 300 | 315 | 385 | 12-34 | ||||
| 300 | 12 | 83 | 285 | 995 | 450 | 560 | 1035 | 650 | 280 | 1070 | 300 | 315 | 450 | 16-34 | ||||
| 350 | 14 | 92 | 320 | 1050 | 450 | 560 | 1070 | 650 | 280 | 1140 | 300 | 315 | 510 | 16-34 | ||||
| 400 | 16 | 102 | 350 | 1220 | 535 | 580 | 1190 | 650 | 280 | 1210 | 300 | 315 | 585 | 16-41 | ||||
| 450 | 18 | 114 | 350 | 1280 | 535 | 580 | 一 | 一 | 一 | 1335 | 575 | 714 | 610 | 20-41 | ||||
| 500 | 20 | 127 | 380 | 1365 | 535 | 580 | 一 | 一 | 一 | 1415 | 575 | 714 | 670 | 20-48 | ||||
Примечание: Размер фланца в этой таблице соответствует стандарту JB/T 79, а длина конструкции соответствует стандарту GB/T 12221.
связаться с нами
Сопутствующие популярные продукты

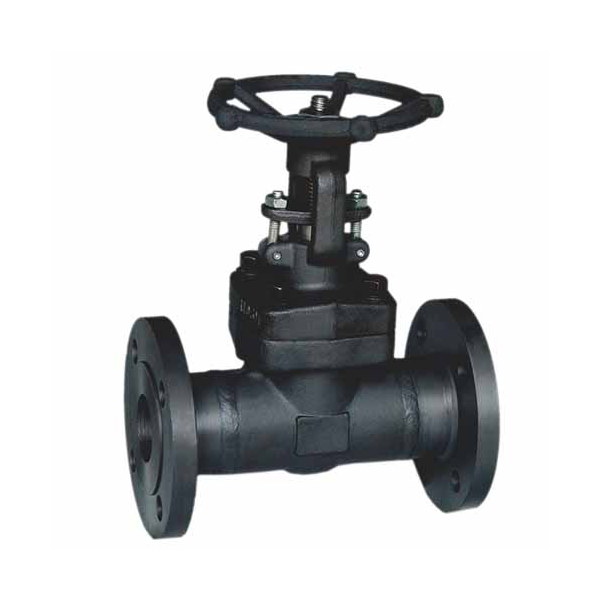

Кованая стальная фланцевая задвижка
Задвижка из кованой стали подходит для давления 1.6 ~ 42.0MPa (Class150 ~ 2500), рабочая температура – 29 ~ 425 ℃ (углеродистая сталь) или – 29 ~ 500 ℃ (нержавеющая сталь) на трубопроводе малого диаметра, используется для отсечения или подключения среды в трубопроводе, использование различных материалов может быть применено к воде, пару, нефти, азотной кислоты, уксусной кислоты, окислительных сред, мочевины и других сред, использование различных материалов может быть применено соответственно.

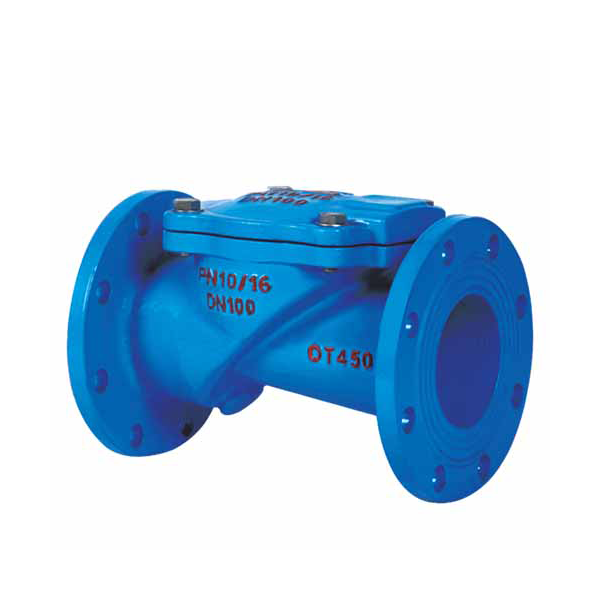

Обратный клапан с резиновой пластиной
Резиновый обратный клапан H44×(SFCV) в основном состоит из трех основных частей: корпуса клапана, крышки клапана и резиновой заслонки.Резиновая заслонка изготовлена из стальной пластины, стального стержня и усиленной тренировочной нейлоновой ткани в качестве основы, а внешний слой покрыт резиной.
Ручная ножевая задвижка
Ножевая задвижка имеет хороший сдвиговый эффект из-за ножевых ворот, наиболее подходит для шлама, порошка, волокна и других трудно контролируемых жидкостей, широко используется в бумажной, нефтехимической, горнодобывающей, Дренаж, пищевая и другие отрасли промышленности.Разнообразные седла клапанов на выбор, а также в соответствии с потребностями управления на местах, оснащены электрическими или пневматическими приводами, чтобы достичь автоматической работы клапана.
Обратный клапан бабочка
Обратный клапан H77H Butterfly Clamping разработан нашим заводом с зарубежной передовой структурой, которая отвечает соответствующим национальным стандартам и является энергосберегающим продуктом.

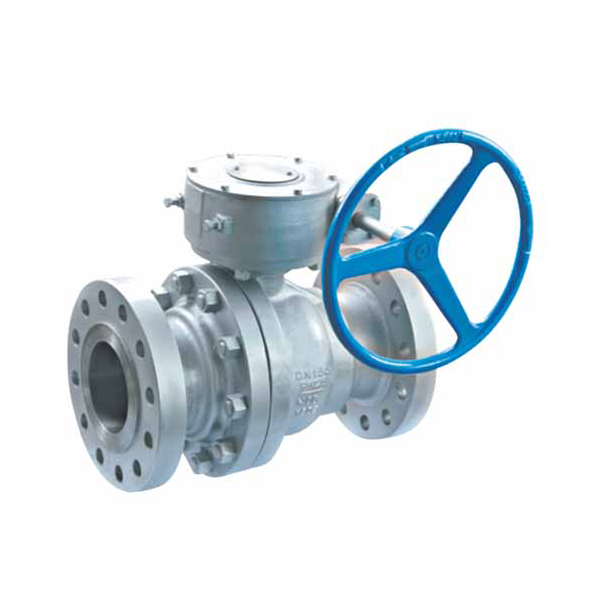

Двухсекционный литой стальной плавающий шаровой кран
Двухсекционный шаровой кран Американский стандарт с плавающим шаром из литой стали
Кованая сталь фиксированный шаровой клапан
Ручная часть может быть использована стальная пластина прессованная ручка или ручка из нержавеющей стали литья.Ручка оснащена предельной структурой, в клапане открыть, закрыть положение установленного предела, когда клапан используется в ключевом устройстве, предельный блок оснащен блокировочным отверстием, чтобы заблокировать положение переключателя, чтобы избежать неправильной эксплуатации.
Моторизованные регулирующие клапаны
Электрический регулирующий клапан 600X представляет собой клапан с гидравлическим управлением и электромагнитным клапаном в качестве пилотного клапана.
Автоматический канализационный фильтр с обратной промывкой
Автоматический канализационный фильтр с обратной промывкой ZPG – это вид фильтра, использующего воду низкого качества для промышленного охлаждения, также он может быть использован в других процессах, требующих фильтрации, он имеет функцию промывки и устранения примесей, и обычно он устанавливается перед теплообменником и другими исполнительными механизмами для регулярной промывки с целью удаления примесей.
Поплавковый клапан с дистанционным управлением
Мембранный дистанционный поплавковый клапан 100X – это гидравлически управляемый клапан с множеством функций.Когда уровень воды достигает заданной высоты, основной клапан управляется поплавковым пилотным клапаном и закрывает вход воды для прекращения подачи воды.
Шаровой клапан по национальному стандарту
Национальный стандарт разъединительный клапан подходит для номинального давления PN1.6 ~ 16.0MPa, рабочая температура -46 ~ 550 ℃ нефтяной, химической, фармацевтической, удобрений, энергетической промышленности и других рабочих условиях трубопровода, сократить. Отключите или подключите трубопроводную среду.
Задвижка с открытым штоком с упругим седлом
Задвижка с открытым штоком Z41X с упругим седлом, несущие части чугунные, затворная пластина покрыта резиной, поверхность покрыта безвредной эпоксидной смолой электростатического напыления, которая может быть использована для трубопроводов питьевой воды; корпус клапана принимает дизайн без затворной канавки, который больше подходит для канализационных условий работы.
Американский стандарт кованой стальной фланцевой задвижки
Задвижка из кованой стали подходит для давления 1.6 ~ 42.0MPa (Class150 ~ 2500), рабочая температура – 29 ~ 425 ℃ (углеродистая сталь) или – 29 ~ 500 ℃ (нержавеющая сталь) на трубопроводе малого диаметра, используется для отсечения или подключения среды в трубопроводе, использование различных материалов может быть применено к воде, пару, нефти, азотной кислоты, уксусной кислоты, окислительных сред, мочевины и других сред, использование различных материалов может быть применено соответственно.

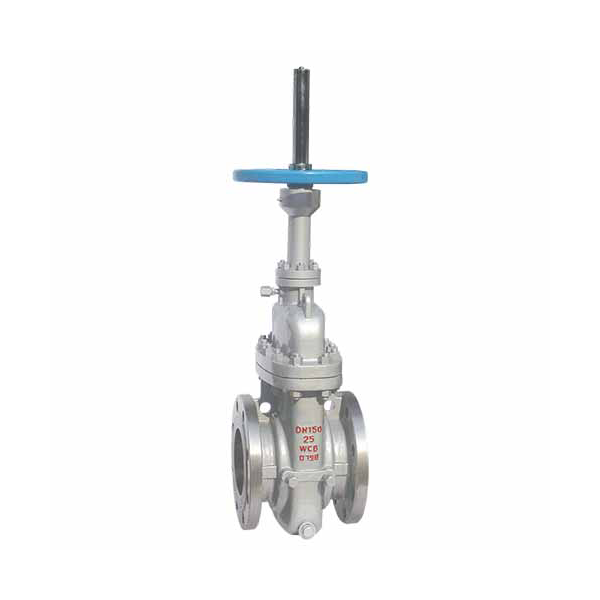

Плоская задвижка без пилотного отверстия
Плоская задвижка подходит для природного газа, нефти, химии, охраны окружающей среды, городских трубопроводов, газопроводов и других трубопроводов, систем вентиляции и паровых хранилищ, используется в качестве открывающего и закрывающего оборудования.

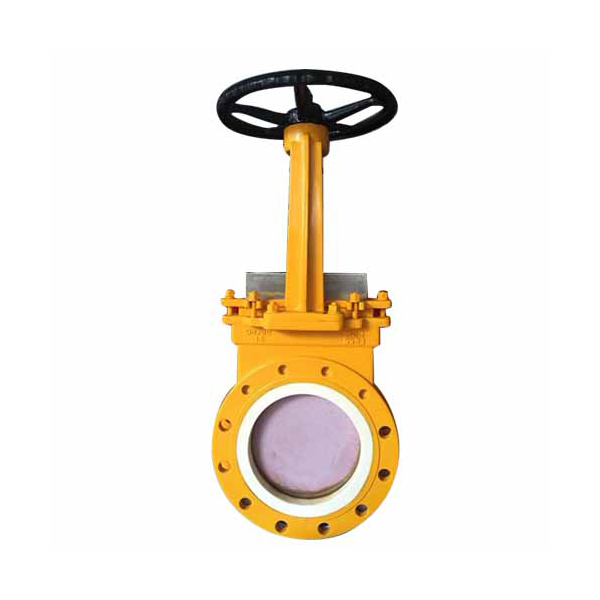

Тонкокерамическая задвижка для разгрузки шлака
PZ73/673TC тонкий керамический шлаковый клапан подходит для частиц высокой твердости, таких как (серая шлаковая вода) и других сред, или мягких частиц, а также коррозионных сред трубопровода для открытия и закрытия. Номинальное давление 1.6MPa, адаптация к температуре ≤ 150 ℃.Уплотнительная поверхность принимает жесткое уплотнение и часть в контакте со средой являются структурными керамическими материалами, его химическая стабильность и твердость чрезвычайно высока.

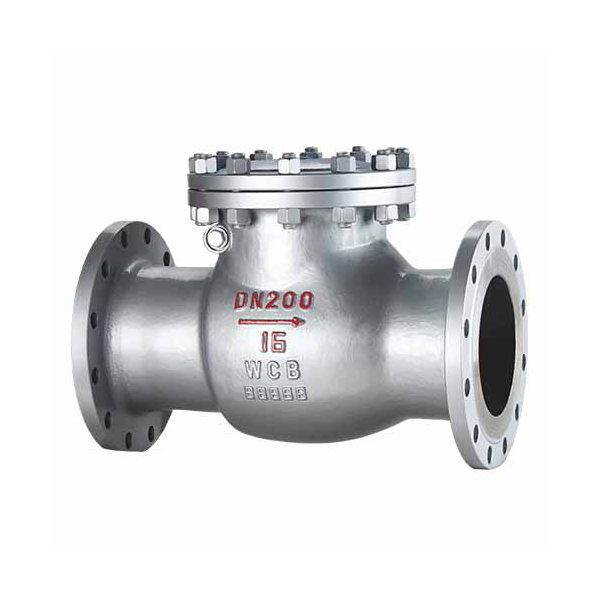

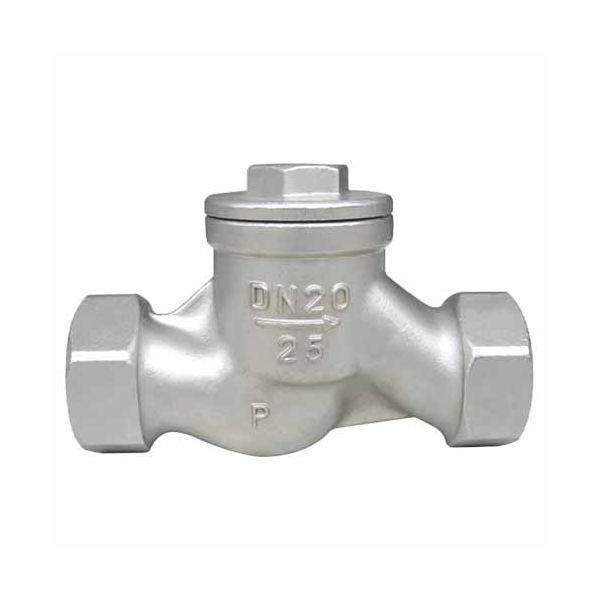

Поворотный обратный клапан по национальному стандарту
