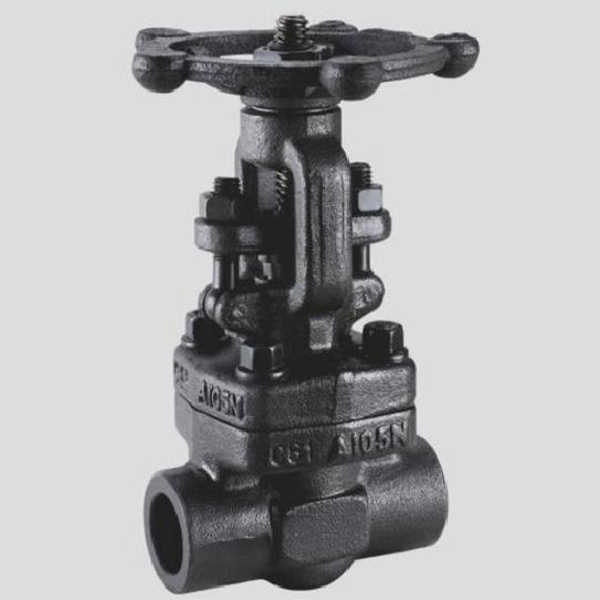

Задвижка стальная кованая муфтовая приварная
Задвижка из кованой стали подходит для давления 1.6 ~ 42.0MPa (Class150 ~ 2500), рабочая температура – 29 ~ 425 ℃ (углеродистая сталь) или – 29 ~ 500 ℃ (нержавеющая сталь) на трубопроводе малого диаметра, используется для отсечения или подключения среды в трубопроводе, использование различных материалов может быть применено к воде, пару, нефти, азотной кислоты, уксусной кислоты, окислительных сред, мочевины и других сред, использование различных материалов может быть применено соответственно.
Описание
маркер
Задвижка кованой стали
Использование продукта
Задвижка из кованой стали подходит для давления 1.6 ~ 42.0MPa (Class150 ~ 2500), рабочая температура - 29 ~ 425 ℃ (углеродистая сталь) или - 29 ~ 500 ℃ (нержавеющая сталь) на трубопроводе малого диаметра, используется для отсечения или подключения среды в трубопроводе, использование различных материалов может быть применено к воде, пару, нефти, азотной кислоты, уксусной кислоты, окислительных сред, мочевины и других сред, использование различных материалов может быть применено соответственно.
На трубопроводе, используется для отсечения или подключения среды в трубопроводе, выбор различных материалов, соответственно, может применяться для воды, пара, нефти, азотной кислоты, уксусной кислоты, окислительных сред, мочевины и других сред, в нефти Он широко используется в нефтепроводе.
Особенности продукции
Большинство кованых стальных задвижек для Далянь типа снижения дизайна, и тот же диаметр литой стальной задвижки по сравнению с расходом, чтобы быть немного меньше, но нести давление и диапазон температур, чем литая стальная задвижка выше, уплотнительные характеристики лучше, чем литая стальная задвижка, более длительный срок службы, среднего направления потока с другими задвижками, как неограниченные.
Уплотнительные характеристики также намного лучше, чем у литой стальной задвижки, более длительный срок службы, направление потока среды с другими задвижками не ограничено.
Исполнительный стандарт
| Спецификация продукта | Спецификация конструкции | Длина конструкции | Соединительный фланец | Испытания и контроль | Давление-температура | ||
| JB/T7746 | JB/T7746 | JB/T 79 GB/T9113 HG/T20592 |
GB/T 26480 | JB/T7746 GB/T12224 |
|||
Основные технические характеристики
| Предмет испытания Номинальное давление |
Испытание на прочность | Испытание на герметичность | Испытание на герметичность | Применяемая температура ℃ | Применяемая среда | ||
| 1.6 | 2.4 | 1.76 | 0.6 | ≤550℃ | Вода, масло, Пар, азотная кислота |
||
| 2.5 | 3.75 | 2.75 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.04 | |||||
| 10.0 | 15.0 | 11.0 | |||||
| 16.0 | 24.0 | 17.6 | |||||
Материалы основных частей
| Название детали | Материал детали | ||||||
| Корпус клапана/крышка | A105 | 1Cr18Ni9Ti | |||||
| Затвор/седло | 20Cr13 | 1Cr18Ni9Ti | |||||
| Шток | 20Cr13 | 1Cr18Ni9Ti | |||||
| Уплотнения | 1Cr13+HF | 1Cr18Ni9Ti+STL | |||||
| Упаковка | NBR/FPM Гибкий графит | Политетрафторэтилен PTFE | |||||
| Прокладка | Гибкий графит | ||||||
| Болт | 35/35CrMo | 1Cr18Ni9Ti | |||||
Спецификация применения
1. Разработка и производство: ASME/ANSIB16.34; API602; JB/T7746
2. Размер соединительного конца:
(1) Приварной конец: ASME/ANSIB16.11; JB/T1751
(2) Резьбовой конец: ASME/ANSIB1.20.1 (NPT) GB/T7306-87 (RC)
3. Особенности конструкции: B.B или W.B; OS&Y
4. Материал основного корпуса: A105; LF2; F5; F11; F22; F304; F316; F304L; F316L
5. проверка и испытание клапана: API598; GB/T13927

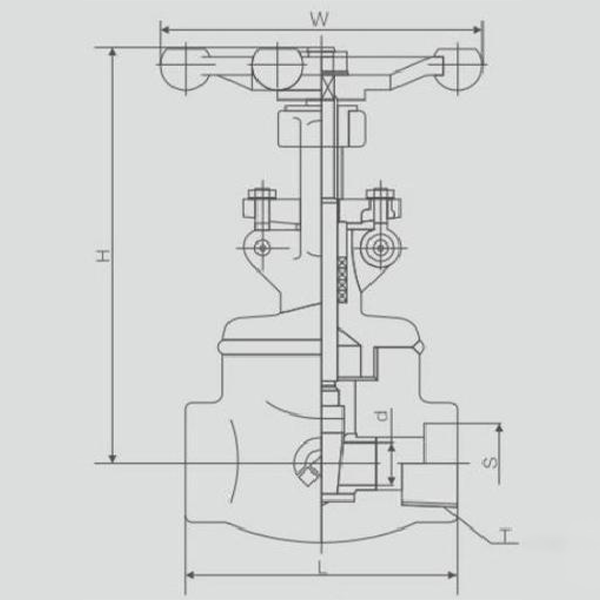

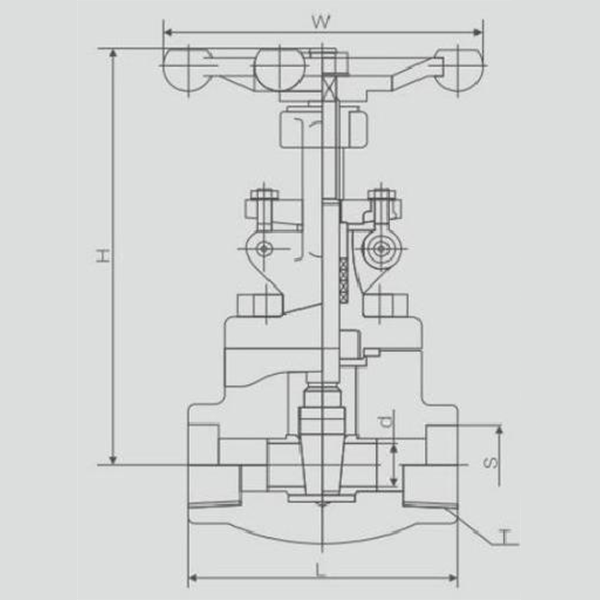

Основная форма и присоединительный размер (PN1.6~14.0MPa; Class150~800)
| DN(mm) | R.P | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | ||||||
| NPS(in) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |||||||
| DN(mm) | F.P | I | 8 | 10 | 15 | 20 | 25 | 32 | 40 | ||||||
| NPS(in) | I | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | |||||||
| d | R.P | 7 | 10 | 10 | 13 | 18 | 24 | 29 | 36.5 | ||||||
| F.P | I | 7 | 10 | 13 | 18 | 24 | 29 | 36.5 | |||||||
| L | R.P | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | ||||||
| F.P | I | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |||||||
| H(On) H(open) |
R.P | 149 | 151 | 151 | 158 | 185 | 239 | 243 | 279 | ||||||
| F.P | I | 149 | 151 | 158 | 158 | 239 | 243 | 279 | |||||||
| W | R.P | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 | ||||||
| F.P | I | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |||||||
| WT (kg) |
R.P | 1.9 | 1.9 | 1.9 | 2.1 | 3.2 | 6.9 | 6.9 | 10.4 | ||||||
| F.P | I | 1.9 | 1.9 | 2.1 | 3.2 | 6.9 | 6.9 | 10.4 | |||||||
Описание:
1. Задвижки с крышкой со сварным корпусом (W.B.) обозначаются символом "H" перед обозначением типа арматуры "Z", например: HZ61H-800: конструкция со средним фланцем на болтах "B.B.".Обозначение "B.B." "опущено", например: HZ61H-800: конструкция с болтовым соединением среднего фланца "B.B. Например: Z61H-800.
2. Код уменьшения "R.P", код полного диаметра "F.P".
3. Корона "F" перед кодом спецификации указывает на полный диаметр канала, например, F3/4, уменьшение "немного".
4. форма соединения позволяет одним концом приваривать муфту, другим концом нарезать резьбу.Код формы соединения "3", например: Z31H-800.
