Двунаправленный шаровой кран с жестким уплотнением
Двунаправленное уплотнение трудно вращающийся шаровой клапан представляет собой сочетание превосходной герметизации шаровой клапан и бабочка клапан преимущества структуры исследования и разработки, которая имеет фиксированный шаровой клапан превосходное двунаправленное давление, может быть использован в жидких трубопроводов, содержащих мелкие частицы и т.д., с использованием высокой температуры, длительный срок службы и другие практические преимущества.
Описание
маркер
Двунаправленный уплотнительный труднодоступный поворотный шаровой кран
Обзор продукции
Двунаправленное уплотнение трудно вращающийся шаровой клапан представляет собой сочетание превосходной герметизации шаровой клапан и бабочка клапан преимущества структуры исследования и разработки, которая имеет фиксированный шаровой клапан превосходное двунаправленное давление, может быть использован в жидких трубопроводов, содержащих мелкие частицы и т.д., с использованием высокой температуры, длительный срок службы и другие практические преимущества.
Использование в жидком трубопроводе, с высокой температурой, длительным сроком службы и другими практическими преимуществами.По сути, это сочетание структуры и функции клапана-бабочки и эксцентрикового полусферического клапана, а установка превосходит полусферический клапан и фиксированный шаровой клапан.Уплотнение принцип работы сочетает в себе переднее уплотнение фиксированного шарового крана и принудительное уплотнение эксцентрикового клапана-бабочки, что позволяет реализовать двухходовую отсечку в трубопроводе по высокому и низкому уровню.В случае остановки насоса давление воды в трубопроводе выше, чем давление на входе.
В случае, когда насос перестает работать, давление воды на выходе трубопровода выше, чем на входе, использование поворотных шаровых клапанов может эффективно предотвратить обратный поток воды, чего не могут сделать поворотный клапан и полусферический клапан.
Поворотный шаровой клапан в положительном и вице двух уплотнительных поверхностей в соответствии с различными твердости необходимо использовать сверхзвуковой плазменного напыления, вакуумной защиты просачивания составной кучи и других передовых технологий для формирования мартенситной нержавеющей стали, аустенитной нержавеющей стали, карбида и других градиентов.
Сталь, твердый сплав и другие градиентные функциональные материалы.Клапан с его превосходным экономически эффективным, вызовет изменения в трубопроводной сети клапанов, это делает обычную трубопроводную сеть, особенно сеть системы водоснабжения также может быть в низкосортной цене Наслаждайтесь тепловой энергии, газа и других систем высокого класса, эквивалентных высокопроизводительных, высококачественные продукты становятся реальностью.
Стандарты внедрения продуктов
| стандарт проектирования | Длина конструкции | Стандарты фланцев | Испытания и проверки |
| GB/T12237 | GB/T12221 | GB/T9113 | GB/T13927 |
Технические характеристики
| Номинальный диаметр (мм) |
Номинальное давление (МПа) |
Испытательное давление (МПа) | Применяемая температура (℃) | Применяемая среда | ||||||
| Испытание на прочность оболочки F | испытание на герметичность в направлении впередR | испытание на герметичность эверса | ||||||||
| DN50~3000mm | 0.6 | 0.9 | 0.66 | 0.66 | 0-200℃ | Чистая вода, сточные воды, Нефть и т.д. |
||||
| 1.0 | 1.5 | 1.1 | 1.1 | |||||||
| 1.6 | 2.4 | 1.76 | 1.76 | |||||||
| 2.5 | 3.75 | 2.75 | 2.75 | |||||||
| 4.0 | 6.0 | 4.4 | 4.4 | |||||||
| 6.3 | 9.45 | 6.93 | 6.93 | |||||||
Материалы основных частей
| Название детали | Имя | Материал | ||||||||
| Тело | Литая сталь | WCB | ||||||||
| Аустенитная нержавеющая сталь | 304、316 | |||||||||
| Тарелка | Литая сталь | WCB | ||||||||
| Аустенитная нержавеющая сталь | 304、316 | |||||||||
| Стебель | Мартенситная нержавеющая сталь | 1013、20Cr13 | ||||||||
| Место | Аустенитная нержавеющая сталь | 304、316 | ||||||||
| Азотирование нихромового ковкого чугуна | QT400Ni2Cr | |||||||||
| Подшипник | Алюминиевая бронза, оловянная бронза | ZCuAl10Fe3,ZCuSn5-5-5 | ||||||||
| Уплотнение | Резина | NBR、EPDM | ||||||||

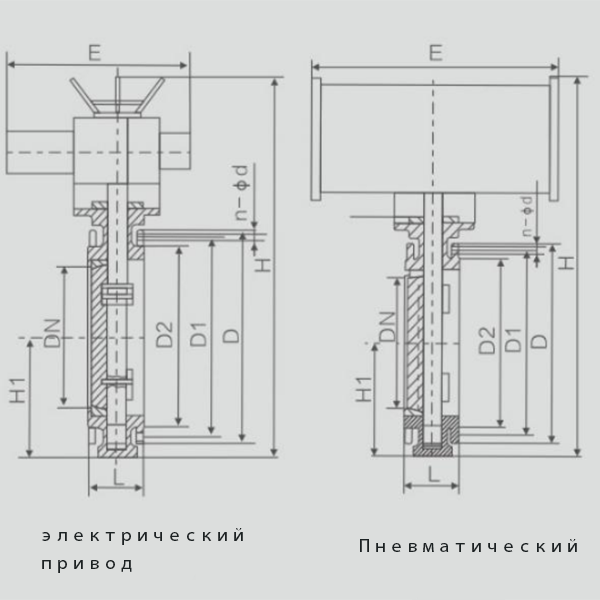

Основные внешние присоединительные размеры GWXDF3204H/Y 1.0MPa
| DN | L | D | D1 | D2 | H1 | N-φd | E | H | ||||||||
| ручное управление | Пневматический | Электрический | ручное управление | Пневматический | Электрический | |||||||||||
| 50 | 108 | 160 | 125 | 99 | 112 | 4-18 | 200 | 245 | 255 | 350 | 625 | 530 | ||||
| 65 | 112 | 180 | 145 | 118 | 115 | 4-18 | 200 | 245 | 255 | 370 | 625 | 530 | ||||
| 80 | 114 | 195 | 160 | 132 | 120 | 8-18 | 200 | 245 | 255 | 380 | 645 | 565 | ||||
| 100 | 127 | 215 | 180 | 156 | 138 | 8-18 | 200 | 355 | 255 | 420 | 675 | 600 | ||||
| 125 | 140 | 245 | 210 | 184 | 164 | 8-18 | 200 | 355 | 255 | 460 | 715 | 640 | ||||
| 150 | 140 | 280 | 240 | 211 | 175 | 8-22 | 280 | 355 | 315 | 555 | 800 | 705 | ||||
| 200 | 152 | 335 | 295 | 266 | 200 | 8-22 | 425 | 250 | 315 | 760 | 850 | 775 | ||||
| 250 | 165 | 390 | 350 | 319 | 230 | 12-22 | 425 | 250 | 315 | 830 | 925 | 945 | ||||
| 300 | 178 | 440 | 400 | 370 | 260 | 12-22 | 560 | 450 | 315 | 895 | 1035 | 1070 | ||||
| 350 | 190 | 550 | 460 | 429 | 300 | 16-22 | 560 | 450 | 315 | 950 | 1070 | 1140 | ||||
| 400 | 216 | 565 | 515 | 480 | 340 | 16-26 | 580 | 450 | 315 | 1190 | 1190 | 1210 | ||||
| 450 | 222 | 615 | 565 | 530 | 350 | 20-26 | 580 | 650 | 714 | 1255 | 1250 | 1335 | ||||
| 500 | 229 | 670 | 620 | 582 | 380 | 20-26 | 580 | 650 | 714 | 1305 | 1290 | 1415 | ||||
| 600 | 267 | 780 | 725 | 682 | 450 | 20-30 | 660 | 850 | 810 | 1340 | 1455 | 1605 | ||||
| 700 | 292 | 895 | 840 | 794 | 480 | 24-30 | 550 | 850 | 810 | 1520 | 1585 | 1844 | ||||
| 800 | 318 | 1010 | 950 | 901 | 530 | 24-33 | 550 | 1250 | 810 | 1710 | 1700 | 2040 | ||||
| 900 | 330 | 1110 | 1050 | 1001 | 580 | 28-33 | 550 | 1250 | 863 | 1810 | 1965 | 2255 | ||||
| 1000 | 410 | 1220 | 1160 | 1112 | 650 | 28-36 | 750 | 1250 | 863 | 1960 | 2015 | 2380 | ||||
| 1200 | 470 | 1450 | 1380 | 1328 | 760 | 32-39 | 925 | 1250 | 863 | 2250 | 2250 | 2640 | ||||
| 1400 | 530 | 1670 | 1590 | 1530 | 850 | 36-42 | 925 | 1250 | 1055 | 2434 | 2250 | 2866 | ||||
| 1600 | 600 | 1910 | 1820 | 1750 | 1030 | 40-48 | 925 | 1250 | 1055 | 2780 | 2750 | 3156 | ||||
| 1800 | 670 | 2110 | 2020 | 1950 | 1230 | 44-48 | 980 | 1250 | 1183 | 3020 | 2950 | 3421 | ||||
| 2000 | 760 | 2320 | 2230 | 2150 | 1350 | 48-48 | 980 | 1500 | 1286 | 3270 | 3350 | 3685 | ||||
