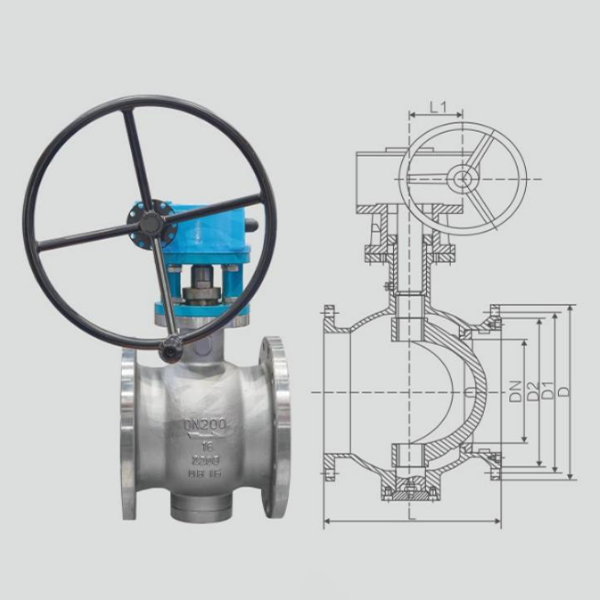

Двунаправленный герметичный эксцентриковый полушаровой кран с боковым монтажом
PQ боковой двунаправленный герметичный эксцентриковый полушаровой клапан поглощает и переваривает зарубежное производство зажатого большого потока через клапан на основе успешного развития его структуры принимает принцип эксцентрического затягивания с помощью механизма передачи для достижения цели затягивания затвора, регулирования и закрытия.
Описание
маркер
Двунаправленный герметичный эксцентриковый полушаровой кран с боковым креплением
Обзор продукции
PQ боковой двунаправленный герметичный эксцентриковый полушаровой клапан поглощает и переваривает зарубежное производство зажатого большого потока через клапан на основе успешного развития его структуры принимает принцип эксцентрического затягивания с помощью механизма передачи для достижения цели затягивания затвора, регулирования и закрытия.
Структура для достижения цели затвора, регулирования, закрытия, уплотнения тисков представляет собой металлическое кольцо с твердой поверхностью контактного уплотнения, двойная эксцентриковая структура в открытии золотника находится в скрытой шаровой камере, сечение потока большое, и клапан не Смыв, закрытие золотника не смывается, открытие золотника сферическая поверхность вдоль седла клапана асимптотический, эффективное удаление препятствий масштабирования, для достижения надежной герметизации.Первая особенность заключается в том, что он особенно эффективен для двухфазного смешанного потока, в котором легко образуется накипь и твердые осадки.
Вторая особенность полусферы клапана с биметаллическим, основным материалом наплавки различных сплавов, седло клапана также сделано соответственно наплавки специальной обработки, уплотнительной поверхности сочетание коррозии, износа, высокой прочности и других типов.
Уплотнительная поверхность сочетает в себе антикоррозийность, износостойкость, высокую прочность и другие типы для удовлетворения потребностей в различных случаях; третья особенность герметичности, транспортировки вредных газов до нулевой утечки; четвертая особенность заключается в уплотнении золотника, чтобы оставить сумму компенсации, когда седло клапана изнашивается (износ седла клапана).
Четвертая особенность заключается в том, что золотник уплотнительной пары имеет компенсационную величину, так что при износе седла клапана (твердость седла клапана ниже, чем твердость золотника) золотник может быть надежно запечатан, когда он закрыт, немного повернув его, чтобы продлить срок службы.Кроме того, пользователь может открутить компрессионную гайку, отрегулировать или заменить седло клапана.
Использование, чтобы избежать текущей многие клапана уплотнения отказ весь лом недостатки.Поэтому наплавка различных сплавов (или комбинация шаров) биметаллических уплотнительных тисков может быть использована для износостойкости, коррозионной стойкости, устойчивости к высоким температурам и т.д. и требует строгой герметизации различных промышленных областей.
Использование продукта
Он подходит для чистой воды, сырой воды (включая грязь и песок), сточных вод, морской воды, паровой воды, нефти, глинозема, угольной пыли и золы, угольного газа, природного газа, городского отопления и теплоснабжения и других сложных систем.
Стандарты внедрения продуктов
| стандарт проектирования | Длина конструкции | Стандарты фланцев | Испытания и проверки |
| GB/T12237 | GB/T12221 | GB/T9113 | GB/T13927 |
Технические характеристики продукта
| Номинальное давление PN(МПа) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | ||||
| Максимальное рабочее давление при комнатной температуре(МПа) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | ||||
| Испытательное давление на прочность оболочки(МПа) | 1.5 | 2.4 | 3.8 | 4.0 | 9.6 | ||||
| Давление испытания на герметичность(МПа) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | ||||
| Давление испытания на герметичность при высоком давлении (МПа) | 1.1 | 1.76 | 2.75 | 4.4 | 7.1 | ||||
| Скорость утечки | <0,1×ДНмм³/с (Соответствует стандарту API598) | ||||||||
| Применяемая температура (℃) | Мягкое уплотнение: -40℃ ~ +200℃; Жесткое уплотнение: -50℃ ~ +600℃ | ||||||||
| Применяемая среда | Природный газ, водяной пар, нефтепродукты, кислоты, щелочи, угольная пыль, угольная зола, шлак, грязь, Природный |
||||||||
| Форма передачи | Червячная передача, электрический привод, пневматический привод, гидравлический привод | ||||||||

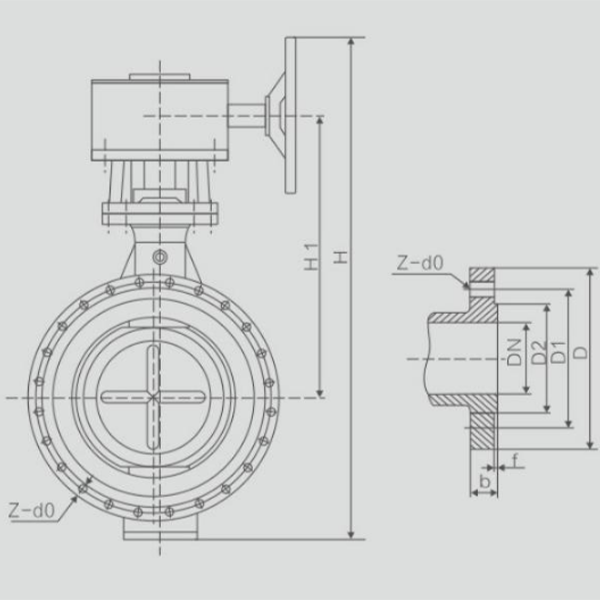

Основные внешние присоединительные размеры PQ340F/H/Y PN1.0MPa
| DN | L | D | D1 | D2 | Z-d0 | f | b | H | |
| 40 | 165 | 150 | 110 | 84 | 4-18 | 2 | 18 | 210 | |
| 50 | 178 | 160 | 125 | 99 | 4-18 | 2 | 20 | 230 | |
| 65 | 190 | 180 | 145 | 118 | 4-18 | 2 | 20 | 245 | |
| 80 | 203 | 195 | 160 | 132 | 8-18 | 2 | 20 | 265 | |
| 100 | 229 | 215 | 180 | 156 | 8-18 | 2 | 22 | 310 | |
| 125 | 254 | 245 | 210 | 184 | 8-18 | 2 | 22 | 350 | |
| 150 | 267 | 280 | 240 | 211 | 8-22 | 2 | 24 | 395 | |
| 200 | 292 | 335 | 295 | 266 | 8-22 | 2 | 24 | 435 | |
| 250 | 330 | 390 | 350 | 319 | 12-22 | 2 | 26 | 480 | |
| 300 | 356 | 440 | 400 | 370 | 12-22 | 2 | 26 | 550 | |
| 350 | 400 | 500 | 460 | 429 | 16-22 | 2 | 26 | 620 | |
| 400 | 405 | 565 | 515 | 480 | 16-26 | 2 | 26 | 670 | |
| 450 | 480 | 615 | 565 | 530 | 20-26 | 2 | 28 | 700 | |
| 500 | 533 | 670 | 620 | 582 | 20-26 | 2 | 28 | 760 | |
| 600 | 680 | 780 | 725 | 682 | 20-30 | 2 | 34 | 850 | |
| 700 | 740 | 895 | 840 | 794 | 24-30 | 5 | 34 | 920 | |
| 800 | 850 | 1010 | 950 | 901 | 24-33 | 5 | 36 | 1100 | |
| 900 | 1100 | 1110 | 1050 | 1001 | 28-33 | 5 | 38 | 1300 | |
| 1000 | 1200 | 1220 | 1160 | 1112 | 28-36 | 5 | 38 | 1600 | |
| 1200 | 1300 | 1450 | 1380 | 1328 | 32-39 | 5 | 44 | 1950 | |
