Вертикальный фланцевый обратный клапан
Продукция широко используется в трубопроводах с различными условиями работы в нефтяной, химической, фармацевтической и электроэнергетической промышленности.
Описание
маркер

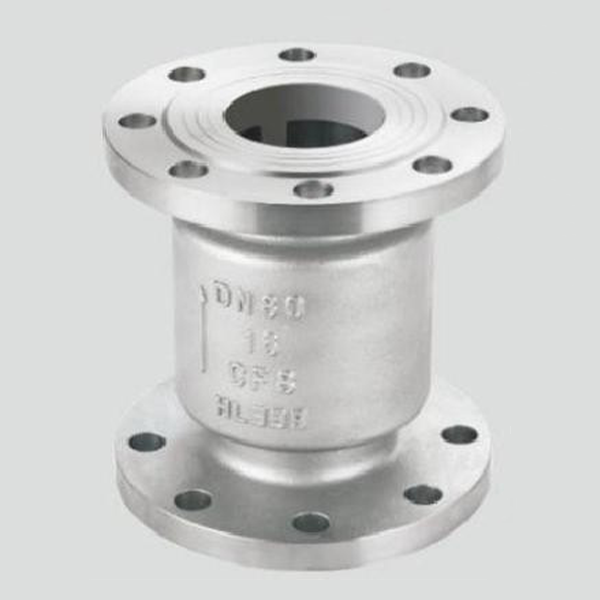

Вертикальный фланцевый обратный клапан
Использование продукта
Продукция широко используется в трубопроводах с различными условиями работы в нефтяной, химической, фармацевтической и электроэнергетической промышленности.
Характеристики товара
Заслонка клапана расположена по центру для подъема, вкладыш изготовлен из специального материала с хорошей износостойкостью и малым коэффициентом трения, действие гибкое и надежное, с отличными уплотнительными характеристиками.
Стандарты внедрения
| Спецификация продукта | правила планирования | Длина конструкции | Соединительный фланец | Тестирование и инспекция |
| GB/T12235 | GB/T12221 | JB/T79 | JB/T9092 |
Технические характеристики
| испытательное давление | Номинальное давление(MPa) | ||||||||||||||||||||||||||||||
| 16 | 25 | 40 | |||||||||||||||||||||||||||||
| Испытание оболочки | 2.4 | 3.8 | 6.0 | ||||||||||||||||||||||||||||
| Испытание на герметичность | 1.8 | 2.8 | 4.4 | ||||||||||||||||||||||||||||
| Материал клапана | WCB(C) | CF8(P) | CF8M(R) | WC6 | WC9 | ||||||||||||||||||||||||||
| рабочая температура | ≤425℃ | ≤100℃ | ≤100℃ | ≤550℃ | ≤550℃ | ||||||||||||||||||||||||||
| Применяемая среда | Вода, пар, масло | нитрат | Уксусная кислота | Вода, пар | Вода, пар | ||||||||||||||||||||||||||

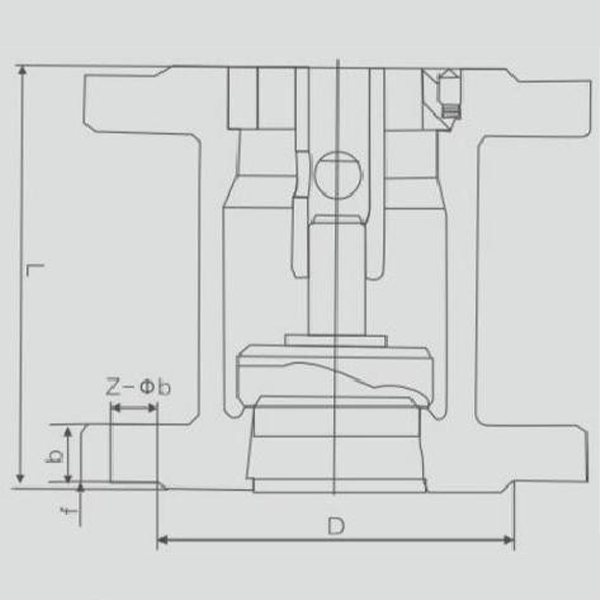

Основные внешние присоединительные размеры PN1.6~4.0MPa
| H42H-16P/R/PL/RL | |||||||||||||||||||||||||||||||
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||||
| L | 105 | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 | |||||||||||||||||||
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | |||||||||||||||||||
| H42H-25P/R/PL/RL | |||||||||||||||||||||||||||||||
| DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||||||||||
| L | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 | ||||||||||||||||||||
| D | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | ||||||||||||||||||||
| H42H-40P/R/PL/RL | |||||||||||||||||||||||||||||||
| DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||||||||||||||||
| L | 170 | 180 | 200 | 210 | 275 | 300 | 380 | ||||||||||||||||||||||||
| D | 160 | 180 | 195 | 230 | 270 | 300 | 375 | ||||||||||||||||||||||||
