Быстрооткрывающийся клапан для слива грязи
JM744X, JM644X мембранного типа гидравлический, пневматический быстрооткрывающийся клапан для слива грязи – это вид углового отсечного клапана с гидравлическим или пневматическим источником в качестве привода.
Описание
маркер

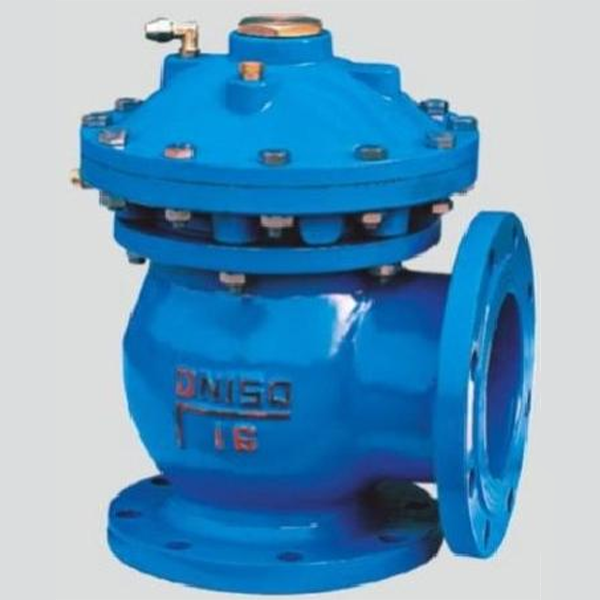

Быстро открывающийся клапан для слива грязи мембранного типа
Обзор продукции
JM744X, JM644X мембранного типа гидравлический, пневматический быстрооткрывающийся клапан для слива грязи - это вид углового отсечного клапана с гидравлическим или пневматическим источником в качестве привода.Обычно устанавливается в ряд на дне внешней стенки отстойника.
Используется для удаления оседающих на дне бассейна песка и грязи.Клапан разделен на две камеры мембраной из нейлоновой армированной резины, подключен к гидравлическому или пневматическому источнику и управляется электрическим или ручным двухпозиционным четырехходовым распределителем для быстрого удаления грязи.
Клапан управляется электрическим или ручным двухпозиционным четырехходовым реверсивным клапаном для быстрого сброса грязи.В клапане поршень заменен на мембрану, которая не имеет трения и более подходит для шлама и других гранулированных сред, а также значительно увеличивает срок службы клапана.
Технические параметры
Номинальное давление: 0.6MPa, 1.0MPa
Номинальный диаметр: 100～400mm
Минимальное давление движения: 0.15MPa
Применяемая среда: вода, сточные воды
Приводная среда: вода, газ
Применяемая температура: 0 ~ 80℃
Стандарт фланца:GB/T 17241.6、GB/T 9113
Стандарт испытаний: GB/T 13927, API598

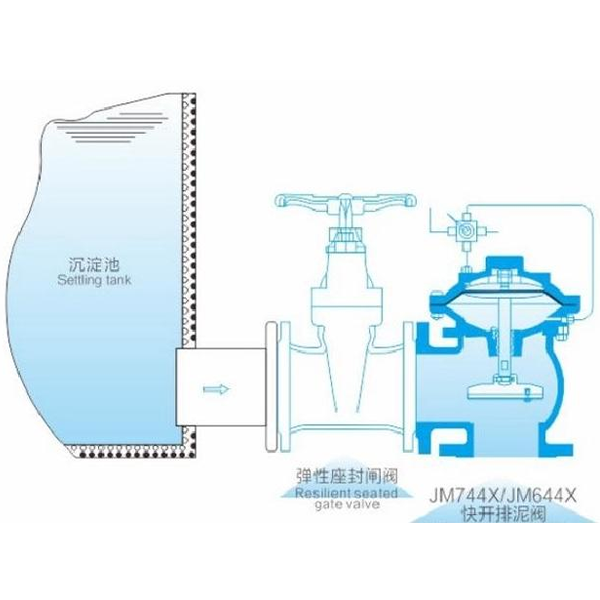

Схема установки модели
Материал основных частей
| Название детали | Корпус клапана, крышка клапана | Мембранная тарелка, диск | Стебель | Мембрана | |||||||||
| Материал | Чугун, ковкий чугун, углеродистая сталь | Ковкий чугун, бронза | Нержавеющая сталь | Резина, усиленная нейлоном | |||||||||

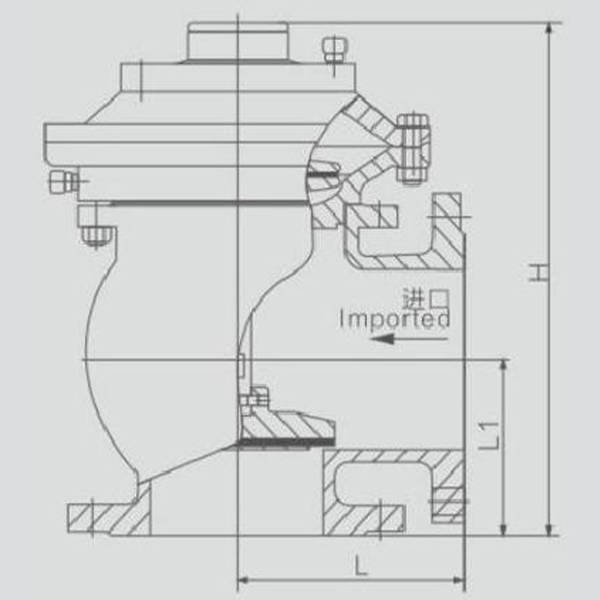

Основные внешние присоединительные размеры Единицы измерения:мм
| DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
| L | 160 | 190 | 225 | 260 | 280 | 315 | 340 | |||||||
| L1 | 120 | 150 | 190 | 220 | 260 | 300 | 340 | |||||||
| H | 370 | 440 | 530 | 615 | 785 | 880 | 970 | |||||||
